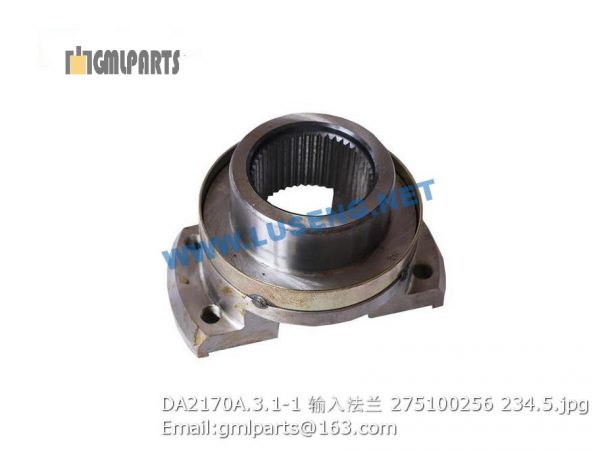

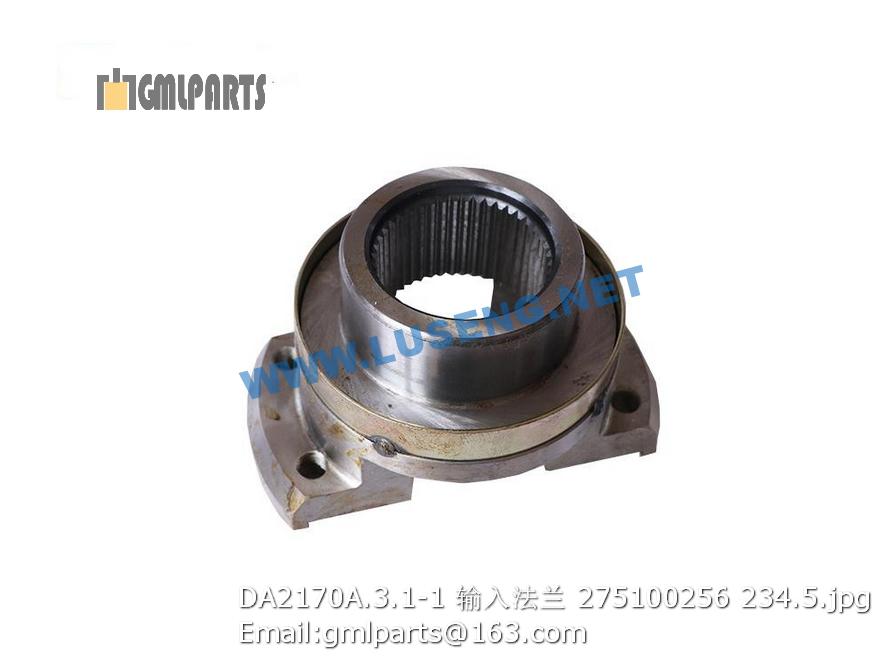

275100256 DA2170A.3.1-1 flange

,275100256 DA2170A.3.1-1 flange

Description

275100256 DA2170A.3.1-1 flange

序号 零件号 版本 中文名称 英文名称 数量 备注 装配备注
1 404200613 动臂侧销轴 Side pin shaft of lifting arm 2 XT680.8-2
2 805006292 螺栓 M8×100 805006292 2 GB/T5782-2000
3 805200045 螺母 8 Nut 2 GB/T 6170-2000
4 404200622 车架 Frame 1 XT680.8.1
5 805000714 螺栓 M10×20 Blot 4 GB/T5783-2000
6 805300014 垫圈 10 Washer 4 GB/T93-1987
7 805300017 垫圈10 Washer 4 GB/T97.1-2002
8 404200619 盖板 Cover plate 1 XT680.8-5
9 805400027 弹性挡圈 50 805400027 8 GB/T894.1-2000
10 404200608 销轴 2 XT680.8-8
11 805400008 挡圈60 Baffle Ring 4 GB/T894.1-1986
12 404200607 销轴 2 XT680.8-7
13 404200296 衬套 2 XT680.8-10
14 404200585 支腿焊接总成 2 XT680.8.3
15 404200609 销轴 2 XT680.8-9
16 805400021 弹性垫圈45 Elastic clip ring 4
17 404200698 销轴 2 XT680.8-12
18 404200580 支腿盘焊接总成 2 XT680.8.4
1 805000714 螺栓 M10×20 Blot 8 GB/T5783-2000
2 805300014 垫圈 10 Washer 8 GB/T93-1987
3 805300017 垫圈10 Washer 8 GB/T97.1-2002
4 404200617 后盖板 Rear cover plate 1 XT680.8-3
5 805041374 钢结构螺栓M24×230 Bolt 4 GB/T1228-2006
6 805300021 垫圈24 Washer 8 GB/T97.1-2002
7 404201007 配重 Counterweight 1 XT680A.8-11
8 805300034 垫圈24 Washer 4 GB/T93-1987
9 805200117 螺母M24 Nut 4 GB/T6170-2000
10 404200672 限位块(已取消现场配焊) Limit block 2 XT680.8-6
11 805000281 螺栓M20×40 Bolt 1 GB/T5783-2000
12 805300023 垫圈 20 Washer 20 1 GB/T93-1987
13 805300056 垫圈 20 WASHER 1 GB/T96.1-2002
14 404200614 动臂缸销轴 Pin shaft of lifting arm cylinder 1 XT680.8.2
15 404200618 侧盖板 Side cover plate 1 XT680.8-4
16 805200049 螺母 M12 Nut 1 GB/T6170-2000
17 805000403 螺栓M12X110 Bolt 1 GB/T5782-2000
18 404200612 调平销轴 1 XT680.8-1
