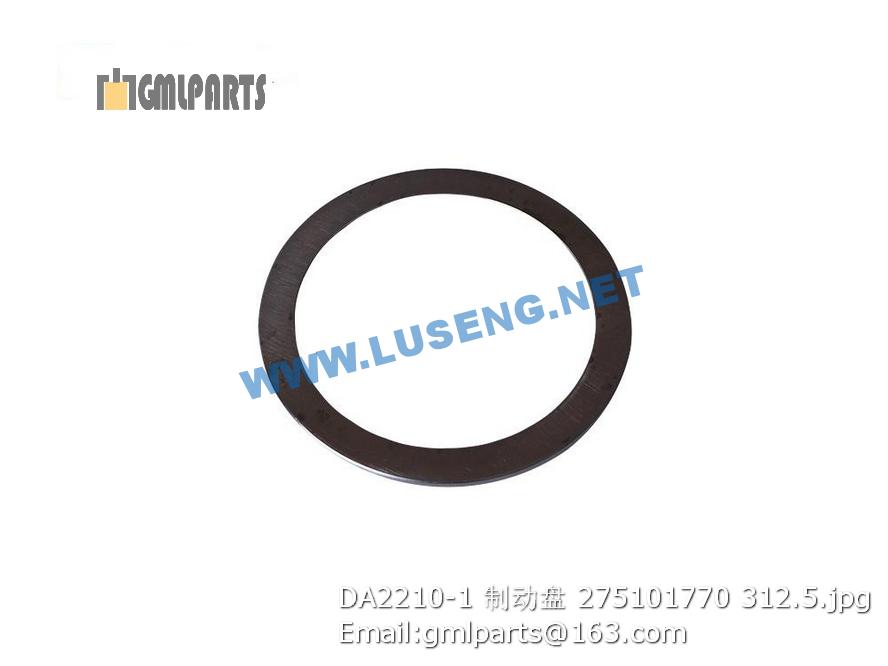

275101770 DA2210-1 BRAKE PLATE

,275101770 DA2210-1 BRAKE PLATE

Description

275101770 DA2210-1 BRAKE PLATE

序号 零件号 版本 中文名称 英文名称 数量 备注 装配备注
1 805000716 螺栓M12X30 Bolt 16 GB/T5783-2000
2 805300113 垫圈12 Washer 12 GB/T96.1-2002
3 404201748 下滑块 4 XT680.11.3.5
4 404200348 垫片 8 XT680.11.3-9
5 404200347 垫片 8 XT680.11.3-8
6 404200345 垫片 4 XT680.11.3-5
7 404200346 垫片 4 XT680.11.3-6
8 404201747 前上滑块 2 XT680.11.3.4
9 404200349 第三节臂焊接总成 Ⅲ arm weld assembly 1 XT680.11.3.3
10 805000727 螺栓M10X25 Bolt 12 GB/T5783-2000
11 805300102 垫圈 10 Washer 12 GB/T96.1-2002
12 404201746 侧滑块 6 XT680.11.3.2
13 404200344 垫片 12 XT680.11.3-4
14 404200343 垫片 12 XT680.11.3-3
15 404201745 后上滑块 2 XT680.11.3.1
16 404200342 垫片 4 XT680.11.3-2
17 404200341 垫片 4 XT680.11.3-1
18 805200049 螺母 M12 Nut 1 GB/T6170-2000
19 805300018 垫圈12 washer 12 1 GB/T93-1987
20 404200260 销轴 1 XT680.11.3-11
21 805000573 螺栓M12×100 BOLT 1 GB/T5782-2000
22 404200192 隔套 Spacer sleeve 2 XT680.11.3-10
23 805100064 螺钉 M8×20 Bolt 2 GB/T70.1-2008
24 805300117 垫圈8 Washer 2 GB/T96.1-2002
25 404200181 下后滑块 Lower rear slider 1 XT680.11.3-7
1 404201750 前、上滑块 Front、upper slider 2 XT680.11.2.3
2 404200365 垫片 Washer 8 XT680.11.2-4
3 404200364 垫片 Washer 12 XT680.11.2-3
4 404200186 尼龙套 Nylon sleeve 2 XT680.11.2-1
5 805300020 垫圈12 Washer 48 GB/T97.1-2002
6 805000048 螺栓M12X35 Bolt 4 GB/T5783-2000
7 404200368 挡板 Baffle 2 XT680.11.2.2
8 805000727 螺栓M10X25 Bolt 10 GB/T5783-2000
9 805300017 垫圈10 Washer 44 GB/T97.1-2002
10 404200343 垫片 22 XT680.11.3-3
11 404200344 垫片 12 XT680.11.3-4
12 404201746 侧滑块 6 XT680.11.3.2
13 805000716 螺栓M12X30 Bolt 12 GB/T5783-2000
14 404200367 第二节臂焊接件 II arm weldment 1 XT680.11.2.1
15 404201738 动臂下尼龙块 Lifting arm lower nylon block 4 XT680.11.1.2
16 404200363 垫片 Washer 4 XT680.11.2-2
17 404200342 垫片 10 XT680.11.3-2
18 404200341 垫片 6 XT680.11.3-1
19 805000043 螺栓 M10×30 Bolt 2 GB/T 5783-2000
20 805000014 螺栓 Bolt 4
21 404200366 厚垫 2 XT680.11.2-5
22 404201751 后下滑块 Lifting arm lower padding block 2 XT680.11.2.4
23 404202191 支架 Bracket 1 XT680.11.2.5
