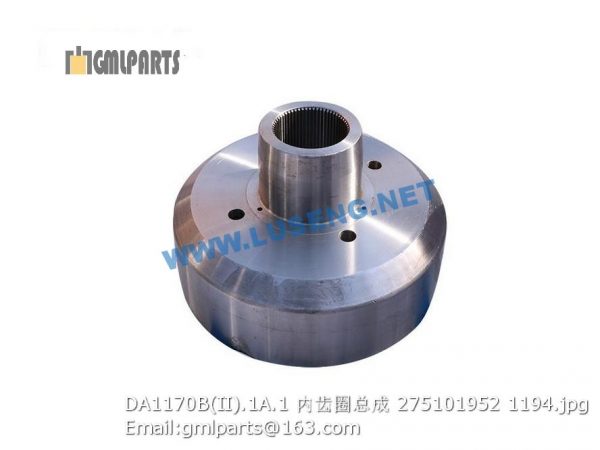

275101952 DA1170B(II).1A.1 Inner Gear Assy

序号 零件号 版本 中文名称 英文名称 数量 备注 装配备注
1 801535321 手柄球 Handle ball 1 SB22.02.12B
2 805200190 螺母 M12×1.25（特机） Nut 2 GB/T6171-2000
3 402201323 操纵杆2 Control lever 1
4 805200053 螺母 M6 Nut M6 12
5 805300030 垫圈 6 Washer 6 12 GB/T93-1987
6 402202684-0801001 垫圈6 12 GB/T95-2005
7 402200951 连接板 1 XT870.3.4.1-4
8 402201166 支架 1 XT870.3.4.1.1
9 805000525 螺栓M6×20 Bolt 12 GB/T5783-2000
10 805200067 螺母M14 Nut 1
11 402200931 左铰接叉 Left fork joint 1
12 805000029 螺栓 M10×40 Bolt M10×40 6 GB/T5783-2000
13 800546441 轴承 SI10T/K 800546441 2
14 805200048 螺母 M10 Nut 4 GB/T6170-2000
15 402201306 连杆 1 XT870.3.4.1-3
16 805603363 开口销3.2×28 2 GB/T91-2000
17 402200926 叉接头 402200926 2 XT870.3.1.4-2
18 402200923 销轴 402200923 2 XT870.3.1.4-15
19 805000045 螺栓M12X40 Bolt 2 GB/T 5783-2000
20 805300018 垫圈12 washer 12 2 GB/T93-1987
21 805302746 垫圈12 Washer 2
22 402201307 板 402201307 1 XT870.3.4.1-6
23 402200952 固定板 Fixing plate 1 XT870.3.4.1-5
24 805200065 螺母 M10 805200065 4 GB/T6172.1-2000
25 805400036 挡圈 35 Clip ring for hole 1
26 841112024 关节轴承 1 GE20ES
27 805400039 挡圈 20 Clip ring for shaft 1
28 402202684-0801002 圆锥销3X30 1 GB/T897-86
29 402200924 滑块 Slider 1
30 402200949 连杆 1 XT870.3.4.1-2
31 402202684-0801003 平垫10 4 GB/T95-2005
32 402201079 调整垫 6 XT870.3.4.1-7
