Description

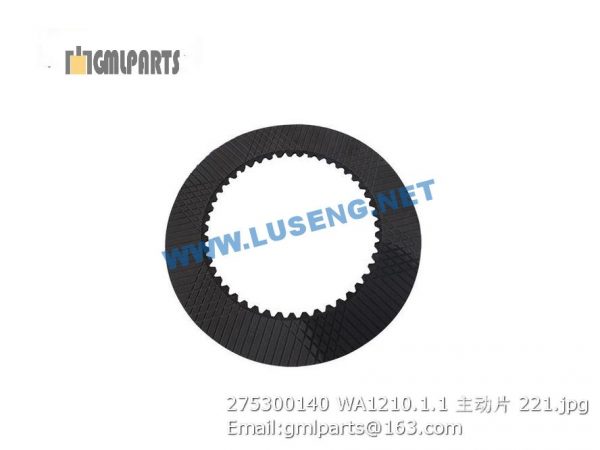

275300140 WA1210.1.1 Disk

序号 零件号 版本 中文名称 英文名称 数量 备注 装配备注
1 803004341 翻斗油缸 Cylinder 1 3030 101210 101512
2 803078309 左动臂油缸 Left Lift Cylinder 1
3 252900768 软管总成 Hose 1
4 252908145 钢管 Tube 1
5 252908146 钢管 Tube 1
6 803164234 法兰组件 FLANGE 14 M1M1HK-16
7 252900292 软管总成 Hose 2
8 252908141 钢管 Tube 1
9 252908143 钢管 Tube 1
10 252900769 软管总成 Hose 1
11 803078310 右动臂油缸 Right Lift Cylinder 1
12 252900301 橡胶管夹 Rubber Clamp 1 500K.7.2-2
13 805300010 垫圈 8 Washer 2
14 805000033 螺栓M8×16 Bolt 2 GB/T5783-2000
15 252900300 管夹 Pipe Clamp 1 500K.7.2-1
16 805002288 O形圈 O- Ring 2
17 803164287 O型密封圈 32.92×3.53 O-ring 14
18 252908124 支板 Plank 4
19 805300014 垫圈 10 Washer 38 GB/T93-1987
20 801100148 O形密封圈40×3.55 O- Ring 2 GB/T 3452.1-1992
21 805000062 螺栓 M10×35 Bolt 8 GB/T 5783-2000
22 252908135 分配阀至翻斗缸小腔钢管 Tube 1
23 252908137 分配阀至翻斗缸大腔钢管 Tube 1
24 803164828 法兰组件 Flange compent 2
25 801100066 O形密封圈42.5X3.55 O- Ring 1 GB/T3452.1-1992
26 805000041 螺栓M12X70 Bolt 4 GB/T5782-2000
27 805300018 垫圈12 washer 12 4 GB/T93-1987
28 252908502 翻斗缸后腔钢管 Tube 1
29 253000349 护罩 Guard 1 600K.7.2.12
30 805000727 螺栓M10X25 Bolt 18 GB/T5783-2000
31 253500981 传感器支架 Bracket 1
32 252908110 支板 Plank 2
33 805200048 螺母 M10 Nut 12 GB/T6170-2000
34 805300017 垫圈10 Washer 24 GB/T97.1-2002
35 252908091 U型螺栓 U-Bolt 6
36 803166449 堵头 Plug 2
37 252908151 软管总成 Hose 2
1 803073807 单向阀 Check Valve 1
2 803164756 接头 Joint 1 GE22LM33×2EDOMDCF
3 252907104 软管总成 Hose 1
4 252907105 软管总成 Hose 1
5 803164234 法兰组件 FLANGE 2 M1M1HK-16
6 805300014 垫圈 10 Washer 6 GB/T93-1987
7 252907106 回油块 Joint Block 1
8 805000064 螺栓M12X55 Bolt 4 GB/T5783-2000
9 805300018 垫圈12 washer 12 4 GB/T93-1987
10 801100148 O形密封圈40×3.55 O- Ring 1 GB/T 3452.1-1992
11 252907218 软管总成 Hose 1
12 252900767 软管总成 Hose 1
13 803166449 堵头 Plug 2
14 803004323 右转向缸 Cylinder 1
15 252900268 软管总成 Hose 2
16 252900269 三通接头 Connector 1
17 252907216 管夹组件 Plate 1
18 252907109 接头块 Joint Block 1
19 801100068 O形圈 32.5×3.55 O- Ring 1 GB/T3452.1-1992
20 805002025 螺栓 M10×75 Bolt 4 GB/T 5783-2000
21 801100120 O形圈 25×3.55 O-ring 2
22 805000089 螺栓 M8X35 Bolt 8 GB/T 5783-2000
23 805300010 垫圈 8 Washer 8
24 803004324 左转向缸 Cylinder 1
25 252903955 三通接头 Connector 1
26 803163638 接头 Joint 1
27 805000043 螺栓 M10×30 Bolt 2 GB/T 5783-2000
28 803164287 O型密封圈 32.92×3.53 O-ring 2
1 252900272 软管总成 Hose 1
2 803164245 接头 Joint 3
3 805002295 接头 Joint 14
4 252300517 软管总成 Hose 1
5 250100112 转向器 Washer 1
6 803201514 接头 Joint 4
7 252908373 软管总成 Hose 1
8 252908374 软管总成 Hose 1
9 805300014 垫圈 10 Washer 20 GB/T93-1987
10 805002280 螺栓M10X55 Bolt 8 GB/T 21-1976
11 252908377 管夹组件 Pipe Clamp 1
12 252908379 管夹组件 Pipe Clamp 1
13 805000727 螺栓M10X25 Bolt 10 GB/T5783-2000
14 252100501 限位杆 Limited rod 2
15 252900291 限位杆支座 Bracket of Limit Rod 2
16 805200069 螺母 M12 Nut 2 GB/T 6172.1-2000
17 803004042 限位阀 Valve 2
18 252900274 软管总成 Hose 2
19 803164243 三通接头 Joint 4
20 252908375 软管总成 Hose 1
21 252908376 软管总成 Hose 1
22 252900277 软管总成 Hose 1
23 252300510 接头块 Joint Block 1
24 801100026 O型圈 20×2.65 O-ring 1 GB/T 3452.1-1992
25 860101017 螺栓M8×60 Bolt 4 GB/T 5782-2000
26 805300010 垫圈 8 Washer 7
27 805000033 螺栓M8×16 Bolt 3 GB/T5783-2000
28 269901267 线卡 Clamp 1
29 252601568 支架 Bracket 3
30 803604566 线卡 Clamp 1
31 805200045 螺母 8 Nut 1 GB/T 6170-2000
32 803199332 卡套 Φ60 CLAMP 1 TJBC
33 803004045 选择阀 Valve 1
34 252900495 支板 Plank 1
35 805000278 螺栓 M10×55 Bolt 2 GB/T 5783-2000
36 803173018 软管总成 Hose 1
37 803300066 软管总成 Hose 1
38 803164237 接头 Joint 1
39 803004077 单向阀 Valve 1
40 803604567 线卡 Wires Support 1
