Description

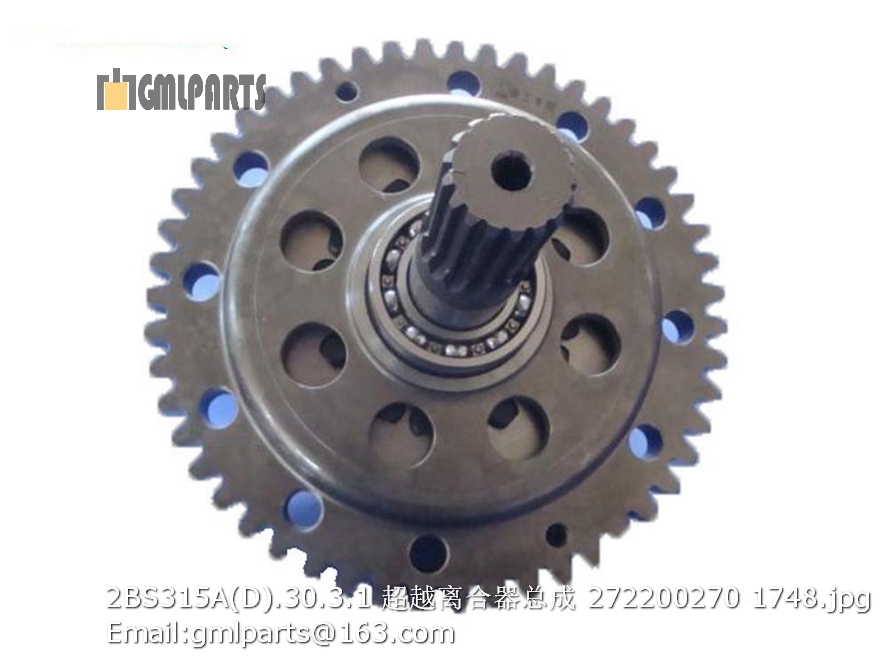

2BS315A(D).30.3.1 Overrun Clutch 272200270

序号 零件号 版本 中文名称 英文名称 数量 备注 装配备注
1 252900347 三通接头 JOINT BLOCK 2
2 805004755 螺栓 M8×16 Bolt 2 GB/T16674.1-2004
3 251800719 前桥油管 Pipe 2
4 251800280 制动钳油管I Pipe 4
5 251800279 接头体 JOINT BLOCK 4
6 251805885 护板 Plate 2
7 805004763 螺栓 M10×25(达克罗) Bolt 12 GB/T16674.1-2004
8 251800281 制动钳油管II Pipe 4
9 251800287 接头 Joint 8
10 805301418 垫圈 12 Washer 8 Q/SC1294-2000
11 803164132 O型密封圈 6×1.8 O-RING 26 GB3452.1-1992
12 251805748 加力泵组 Energizing Cylinder 1
13 251805786 前加力缸油管 Oil Pipe 1
14 251807374 制动控制器 1
15 252904958 接头 Joint 1
16 251807210 手制动控制器（潍柴） 1
17 250200236 固定支座 Support 1
18 805048007 螺栓 M10×35 Bolt 2 GB/T16674.1-2004
19 251804906 后桥刹车软管 Hose 2
20 252900335 后桥制动油管 Oil Pipe 1
21 251806928 储气缸 Air Reservoir 1
22 251805789 储气缸固定板 Plate 1
23 805238533 螺母 M10(达克罗) Nut 4 GB/T6177.1-2000
24 803004037 多功能卸荷阀 MULTIFUNCTIONAL UNLOADING VALVE 1 SH380A-3511010
25 805300117 垫圈8 Washer 2 GB/T96.1-2002
26 803164613 接头 Joint 1

序号 零件号 版本 中文名称 英文名称 数量 备注 装配备注
1 805000714 螺栓 M10×20 Blot 4 GB/T5783-2000
2 805300014 垫圈 10 Washer 4 GB/T93-1987
3 805300017 垫圈10 Washer 4 GB/T97.1-2002
4 252900348 接头 JOINT 2
5 805301410 垫圈14 Washer 2 Q/SC1294-2000
6 803164132 O型密封圈 6×1.8 O-RING 2 GB3452.1-1992
7 800901159 空气加力泵 Boosting pump 2
8 803164613 接头 Joint 2
9 251805343 前加力缸气管 Pipe 1
10 251805721 后加力缸气管 Pipe 1
11 251702777 呼吸器组件 1
