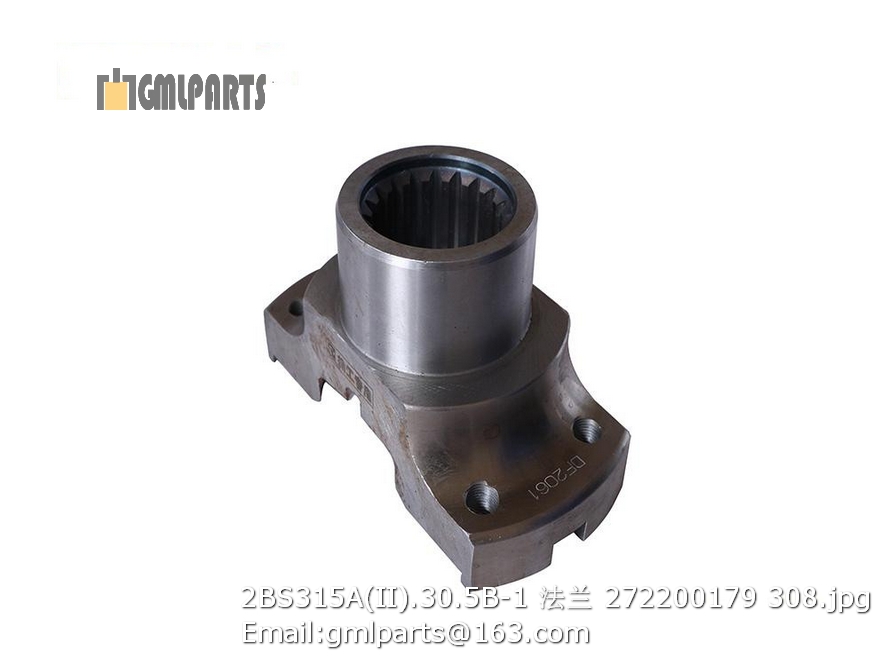

2BS315A(II).30.5B-1 flange 272200179

,2BS315A(II).30.5B-1 flange 272200179

Description

2BS315A(II).30.5B-1 flange 272200179

序号 零件号 版本 中文名称 英文名称 数量 备注 装配备注
1 805300069 垫圈 8 Washer 8 8
2 805000017 螺栓 M8×25 bolt 13 GB/T5783-2000
3 805300010 垫圈 8 Washer 21
4 800353792 胶管 B25×3000 Hose 1 JB/T8406-2008
5 801902709 喉箍 B25-38 CLAMP 10 QC/T619-1999
6 801902705 喉箍 Clamp 4
7 803163999 胶管 B10×1750 Hose 1 JB/T8406-2001
8 252607762 排气管 Air Exhaust Tube 1
9 805300014 垫圈 10 Washer 26 GB/T93-1987
10 805300017 垫圈10 Washer 4 GB/T97.1-2002
11 805000062 螺栓 M10×35 Bolt 4 GB/T 5783-2000
12 252909084 支架 bracket 1 500KAW(LNG).1II.1
13 805200048 螺母 M10 Nut 8 GB/T6170-2000
14 805200045 螺母 8 Nut 4 GB/T 6170-2000
15 253004143 U型螺栓 Bolt 2
16 252909202 中冷气进气管 Pipe 1 500KT(LNG).1-1
17 253003549 套管 Pipe 3
18 801902607 T型抱箍φ88-96 CLAMP 7 φ88-96
19 800355959 散热器总成 Radiator Assembly 1 XGSX01-109D
20 252909204 发动机出水管 Pipe 1 500KT(LNG).1-3
21 801902608 不锈钢抱箍 54-63 STAINLESS STEEL HOSE CLAMP 4
22 801902615 不锈钢喉箍C58-65 CLAMP 4 T型抱箍
23 805000716 螺栓M12X30 Bolt 2 GB/T5783-2000
24 805300018 垫圈12 washer 12 10 GB/T93-1987
25 805300020 垫圈12 Washer 10 GB/T97.1-2002
26 805200049 螺母 M12 Nut 2 GB/T6170-2000
27 253003547 套管 Pipe 1
28 801902803 T型抱箍 Clamp 1 φ76-84
29 252909203 中冷气出气管 Pipe 1 500KT(LNG).1-2
30 805000164 螺栓M16×55 Bolt 12 GB/T5783-2000
31 805300013 垫圈16 Washer 12 GB/T 97.1-2002
32 805300011 垫圈 16 Washer 12 GB/T 93-1987
33 252909199 支架 bracket 1 500KT(LNG).1.5
34 805200051 螺母 M16 Nut 8 GB/T6170-2000
35 252909262 液压油散管路 Hose 1 500KT(LNG).1.6
36 252909196 双变油散管路 Hose 1 500KT(LNG).1.4
37 250400125 胶管B13×340 HOSE 1 JB/T8406-2008
38 250400122 直角接头 JOINT 1
39 801902706 不锈钢喉箍16-25 Clamp 2 QC/T619-1999
40 800153613 发动机 Engine 1 WP10G220E33NG(DHP10G0128)
41 805300023 垫圈 20 Washer 20 2 GB/T93-1987
42 805300056 垫圈 20 WASHER 2 GB/T96.1-2002
43 805000378 螺栓 M20×55 bolt 2 GB/T 5783-2000
44 800151211 发动机减振器 Engine Rubber Shim 2 ZB45
45 252909646 进气管 Air Intake Pipe 1 500KT(LNG).1.3A
46 801902786 T型抱箍 Clamp 1 Φ114-122
47 801900251 T型抱箍φ112 Clamp 1 11ZH4-9921
48 805000048 螺栓M12X35 Bolt 10 GB/T5783-2000
49 805000117 螺栓M30×100 Bolt 5 GB/T5783-2000
50 805301290 垫圈30 Washer 5 GB/T93-1987
51 805300118 垫圈30 Washer 5 GB/T 97.1-2002
52 805200076 螺母M30 Nut 5 GB/T 6170-2000
53 805000043 螺栓 M10×30 Bolt 24 GB/T 5783-2000
54 252909205 胶管 Pipe 1 500KT(LNG).1-4
55 252111596 压板 BOARD 2
56 252909206 管夹 Clip 4 500KT(LNG).1-5
57 252909207 钢管 Steel Pipe 1 500KT(LNG).1-6
58 805000704 螺栓M8×85 Bolt 4 GB/T5783-2000
59 252909208 进水管 Water Intake Pipe 1 500KT(LNG).1-7
60 253003952 弯板 Board 2
61 252909209 板 Board 1 500KT(LNG).1-8
62 252909225 气瓶总成 Gas cylinder assembly 1 500KT(LNG).1.1
63 252909194 底座 Base 1 500KT(LNG).1.2
64 252909219 胶管φ19×1700 Pipe 1 HG/T2491-2009
65 252909220 胶管Φ19×2000 Pipe 1 HG/T2491-2009
66 803300172 卡套 Φ30 Pipe Clamp 2
67 805000714 螺栓 M10×20 Blot 2 GB/T5783-2000
68 252107984 接头 JOINT 1 W5G.1.6
69 803164002 胶管B10×1200 HOSE 1 JB/T8406-2001
70 803199327 卡套 Clamp 5
71 800788034 R1/4 球阀 Valve 1
72 253005146 水管 Water Pipe 1 600K(CNG).1A-4
73 252908322 压缩机出气管 AIR PIPE 1
74 252906006 垫圈 Washer 2 GB/T9163-2001
