Description

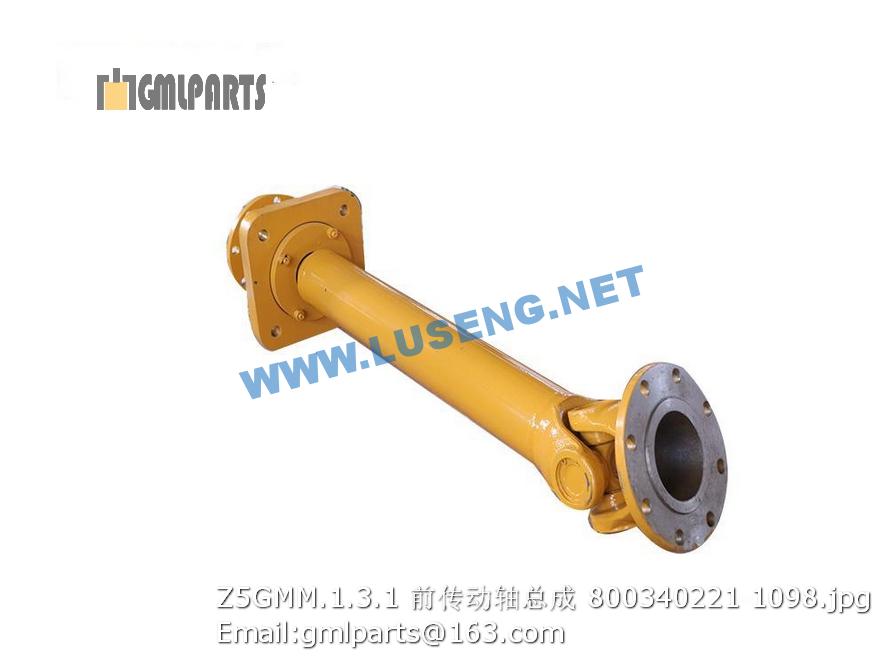

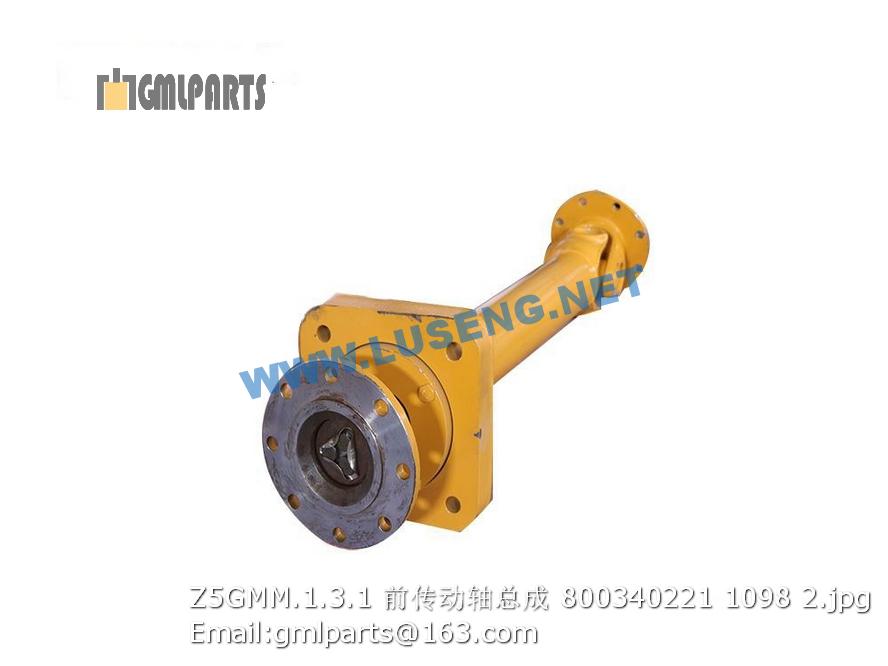

800340221 Z5GMM.1.3.1 FRONT DRIVE SHAFT

序号 零件号 版本 中文名称 英文名称 数量 备注 装配备注
1 230100979 左支撑板焊接 left supporting board 1
2 230101522 过渡圈 Connecting ring 1
3 230101523 驱动板 Drive board 1
4 801902779 减振块 Shock absorber 10
5 230101524 轮子焊接 Wheel welding 1
6 230503936 轴承座 Bearing bracket 1
7 230504242 轴承盖 Bearing cover 1
8 800514822 调心滚子轴承 Double-row bearing 4 22312-E1-T41A
9 230101525 驱动侧激振器 Vibration exciter 1
10 230101526 连接轴 Connecting axis 1
11 230503935 轴承座 Bearing 2
12 230101527 振动侧激振器 Vibration exciter 1
13 230503934 轴承座 Bearing bracket 1
14 230500847 框架轴承座 frame bearing-housing 1
16 230100984 振动侧连接板 Connecting plate 1
17 230101528 振动侧支撑板 Support plate 1
18 805000145 螺栓 M20×60 Bolt 20 GB/T5783-2000
19 805301379 垫圈 20(达克罗) WASHER 24 DIN6796
20 805300112 垫圈 20 Washer 20 22 GB/T97.1-2002
21 805300023 垫圈 20 Washer 20 38 GB/T93-1987
22 805000014 螺栓 Bolt 60
23 805301374 垫圈 12(达克罗) Bolt 84
24 805200098 螺母 M12 Nut 80 GB/T889.1-2000
25 805000040 螺栓M16×60 Bolt 8 GB/T5783-2000
26 805300013 垫圈16 Washer 8 GB/T 97.1-2002
27 805200200 螺母 M16 Nut 8 GB/T889.1-2000
28 230101529 马达连接盘 Motor connecting plate 1
29 228302285 轴承压板 connection plate 1
30 230101530 花键套 Splined sleeve 1 GB/T5783-2000
31 230504212 锁片 locket spacer 4
32 800511397 框架轴承 bearing 1 JM822049-90N01
33 801100314 O形密封圈Φ165×3.55 O-ring 1
34 230504315 弹簧 spring 1
35 805000144 螺栓M20×45 bolt 26 GB/T 5783-2000
36 805000660 螺栓 M16×40 10.9 805000660 48 GB/T5783-2000
37 230100985 减震器安装板 Shock connect plate 1
38 230502588 橡胶套 rubber sleeve 2
39 801100036 O型圈128×5.3 O-Sealing 1
40 803164135 O型圈300×5.3 O-ring 2
41 805000680 螺栓 M10×25-10.9 Bolt 4 GB/T5783-2000
42 805301373 垫圈10(达克罗) Washer 4
43 805048459 螺钉M16×45 12.9级（达克罗） Screw 16 GB/T70.1-2008
44 805300011 垫圈 16 Washer 16 GB/T 93-1987
45 803079905 减速机及马达 Reducer+Motor 1 用于后轮装配
45 803079906 减速机及马达 Reducer+Motor 1 用于前轮装配
46 230100982 调整垫 Shim 12
47 230100983 调整垫 Shim 4
48 230501040 护罩 Right cover 2
49 805000068 螺栓 M10×16 Bolt 16 GB/T5783-2000
50 228700169 油塞 Oil Plug 2
51 805300055 垫圈 30 WASHER 2 JB982-77
52 230504213 油位螺栓 oil lever glass 1
53 805300025 垫圈 12 Washer 1
54 803201494 透气塞 breath cap 1 C-M12
55 228702444 加油管 1
56 805000086 螺栓 M12×65 Bolt 4 GB/T5783-2000
57 805000029 螺栓 M10×40 Bolt M10×40 8 GB/T5783-2000
58 803166351 油封 1
59 801101754 油封 1
60 805000023 垫圈20 Washer 805000023 20
61 805338246 垫圈16 washer 48 Nord-Lock
62 805000084 螺栓M20×45 Bolt 12 GB/T5783-2000
63 805002082 螺栓M20×20 Bolt 4
