Description

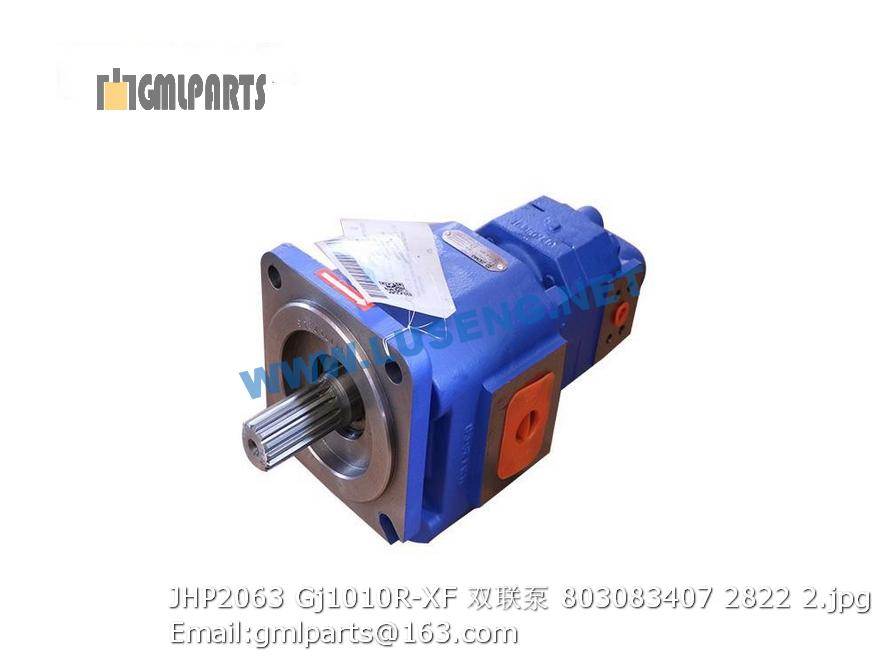

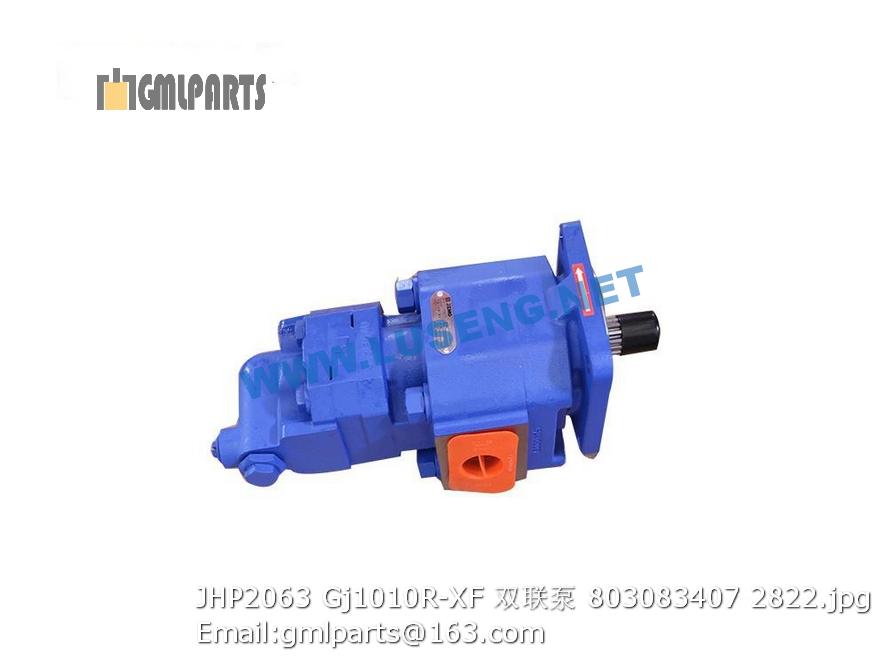

803083407 JHP2063/Gj1010R-XF GEAR PUMP

序号 零件号 版本 中文名称 英文名称 数量 备注 装配备注
1 805400044 挡圈62 Washer 2 GB/T893.1-1986 GB893.1-1986
2 800512650 关节轴承GE40ES Bearing 1 GB304.5-2002 GB304.5-2002
3 803044648 螺母M27×2 nut 1
4 805600369 销轴 Pin shaft 3
5 803044651 孔用支撑环 retaining Ring 1 D100×9.4×2.5
6 803044650 格莱圈100×84.5×6.3 Glyd Ring 1
7 801100241 O形圈35×3.1 O-ring 1 GB1235—76 GB1235-76
8 803044688 活塞 piston 1
9 803044689 缸体 cylinder 1
10 803044690 活塞杆总成 piston shaft 1
11 803044652 斯特封40×55×6.3 seal 1
12 803044644 导向套 Guide sleeve 1
13 801100309 O型圈100×3.1 O-ring 1 GB1235-76 GB1235-76
14 803044653 挡圈 Washer 1 挡圈100×95.2×1.5
15 803044645 孔用卡键 pin 1
16 803011646 档环 Washer 1
17 805400078 挡圈90 RING 1 GB/T894.1-1986 GB894-1986
18 803044654 轴用支撑环 retaining Ring 1
19 803044655 轴封40×50×10 Shaft seal 1
20 803044656 防尘圈d40×48×5 Dustproof ring 1
21 803044691 联结销 pin 2
22 803044692 垫片 plate 2
23 801101783 油杯M10×1 Grease Nipple 2 JB/T7940.1-1995 GB1152-79
1 803164776 接头 Adapter 1
2 803164755 接头 JOIN 4 GE22LM30×1.5EDOMD
3 803165066 软管总成 Hose 2
4 803164631 弯头 Adapter 1
