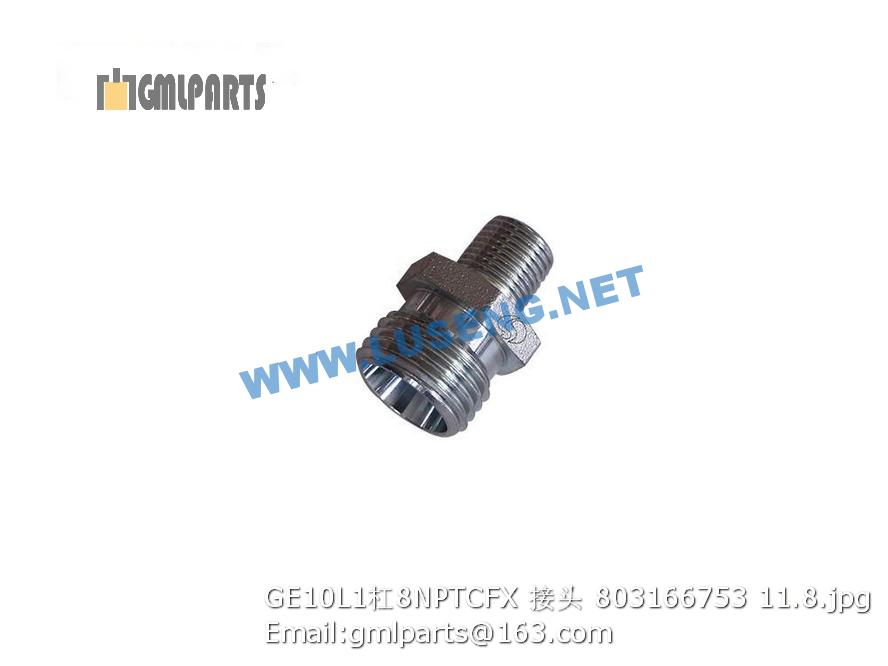

803166753 GE10L1/8NPTCFX JOINT XCMG

,803166753 GE10L1/8NPTCFX JOINT XCMG

Description

803166753 GE10L1/8NPTCFX JOINT XCMG

序号 零件号 版本 中文名称 英文名称 数量 备注 装配备注
1 803164630 弯头 Joint 2
2 805300014 垫圈 10 Washer 1 GB/T93-1987
3 805000726 螺栓 M10×15 Bolt 1 GB/T5783-2000
4 227300248 管夹 Rubber block 1
5 229600630 管夹板 Plate 1
6 229700079 管夹 Rubber block 1
7 239902059 软管总成 Pipe 1
8 805100196 螺钉 M6x25 SCREW 4 GB/T70.1-2000
9 805300018 垫圈12 washer 12 2 GB/T93-1987
10 803164612 接头 Adapter 1
11 803004243 振动马达 Hydraulic motor 1
12 803164860 方形法兰接头 Adapter 2
13 803164861 接头 Adapter 1
14 805100502 螺钉 Screw 4 GB/T70.1-2008
15 803383290 接头 adapter 1
16 239900339 软管总成 Hose 1
17 239901840 软管总成 Hose 1
18 239901926 软管总成 Pipe 1 N481HAHA151508-900
19 803164635 三通接头 adapter 2
20 803164616 接头 Adapter 3
21 803010017 振动阀 Vibration valve 1
22 803165209 软管总成 Hose 2
23 803164565 测压接头 adapter 1
24 803164632 接头 Adapter 1
25 803164849 接头 Joint 1
26 801100122 O形密封圈82.5X3.55 O-Ring 2 GB/T3452.1-1992
27 805301373 垫圈10(达克罗) Washer 4
28 805000727 螺栓M10X25 Bolt 4 GB/T5783-2000
29 803004242 双联泵 Hydraulic pump 1
30 231401882 橡胶垫 Rubber block 1
1 ▲803010017-01 电磁阀 Solenoid valve 1
2 ▲803010017-02 溢流阀 Overfall valve 1
3 ▲803010017-03 振动阀体 Valve 1
4 ▲803010017-04 内六角测压螺堵 Plug 3
5 ▲803010017-05 矩形橡胶密封圈 Ring 3
