Description

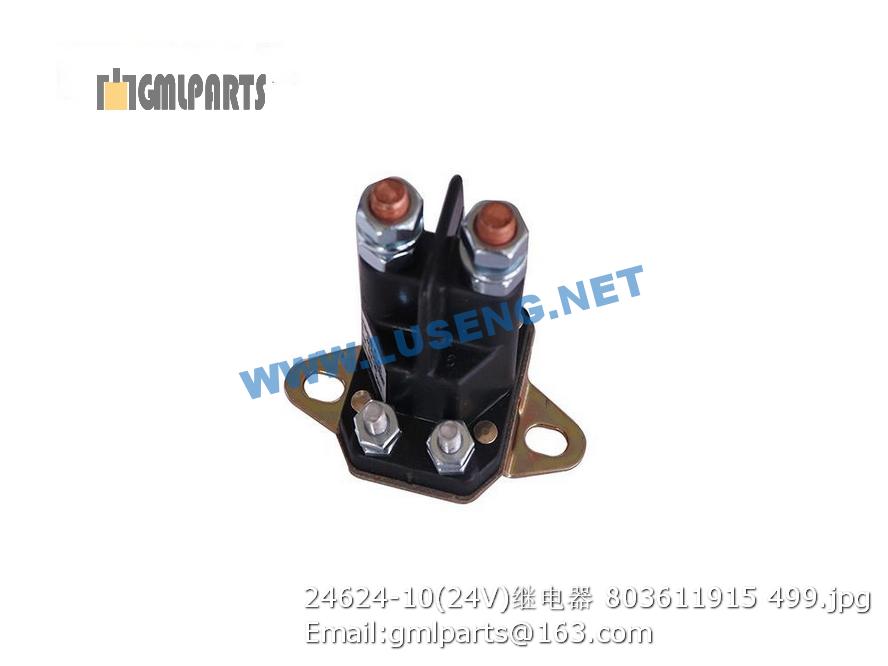

803611915 24624-10 24V RELAY
序号 零件号 版本 中文名称 英文名称 数量 备注 装配备注
1 252109471 制动控制器 Brake Valve assembly 1
2 252102194 前桥刹车软管 Oil pipe 1
3 252109461 储气筒 Air Reservoir Assembly 1
4 252109474 加力泵组 Energizing Cylinder 1
5 252905232 放水标识 Turn On The Water Marking 1
6 251800678 制动气缸总成 Brake Cylinder 1
7 803604564 管夹 Clip 13
8 252102195 后桥刹车软管 Oil pipe 1
9 803164305 接头 Joint 4
10 252100954 胶管总成 Hose 2
11 805000068 螺栓 M10×16 Bolt 4 GB/T5783-2000
12 805300017 垫圈10 Washer 4 GB/T97.1-2002
13 805300014 垫圈 10 Washer 4 GB/T93-1987
14 252109466 储气筒进气管 Air Pipe 1
15 252109467 组合阀总成 Multifunction Valve 1
16 252904799 气管 Air Pipe 1
17 252904958 接头 Joint 1
18 252100927 胶管总成 Hose 2
19 805000018 螺栓 M8×20) Elbow 8
20 805300069 垫圈 8 Washer 8 15
21 805300010 垫圈 8 Washer 12
22 252000123 三通块 Joint 2
23 805002295 接头 Joint 6
24 252905227 手控制动阀总成 Brake Governor 1
25 803164726 接头 Joint 1 GE12L1/4NPT
26 803165614 接头 Joint 1
27 252109472 制动气缸气管 Air Pipe 1
28 803604510 储油罐 Oil reservoir 1
29 252100716 接头体 Joint 1
30 252100719 油管 Oil pipe 2
31 859907948 喉箍 C10-16 Clamp 4
32 252102193 支架 Support 1
33 251702777 呼吸器组件 1
1 805000018 螺栓 M8×20) Elbow 6
2 805000237 螺栓 M8×45 Bolt 3
3 805200045 螺母 8 Nut 7 GB/T 6170-2000
4 805300010 垫圈 8 Washer 13
5 805300069 垫圈 8 Washer 8 13
6 803163466 螺塞M14*1.5 Plug 2 JB1000
7 805301410 垫圈14 Washer 2 Q/SC1294-2000
8 805301411 垫圈 16 WASHER 2 Q/SC1294-2000
9 805301416 垫圈27 Washer 2 Q/SC1294-2000
10 803004073 蓄能器 Accumulator 2
11 803164243 三通接头 Joint 1
12 803164245 接头 Joint 2
13 803164248 接头 803164248 1 GE12LM18×1.5EDOMD
14 803164249 接头 Connector 6 GE10LM16X1.5EDOMD
15 803164268 接头 Joint 1
16 803164288 接头 Connector 1 GE12LM14×1.5EDOMD
17 805002295 接头 Joint 2
18 800901160 脚制动阀 Brake valve 1
19 252100919 接头 Connector 2
20 252100920 胶管总成 Hose 1
21 252100921 胶管总成 Hose 1
22 252100922 胶管总成 Hose 1
23 252100923 胶管总成 Hose 1
24 252100925 胶管总成 Hose 1
25 252100926 胶管总成 Hose 1
26 252000123 三通块 Joint 2
27 252100924 胶管总成 Block 1
28 252400294 U形螺栓 “U” Bolt 2
29 252400425 空心螺栓M16×1.5 Bolt 2
30 252400426 铰接接头 Connector 2
31 803502538 接头 Connector 2
1 252900348 接头 JOINT 8
2 805301410 垫圈14 Washer 8 Q/SC1294-2000
3 803164132 O型密封圈 6×1.8 O-RING 26 GB3452.1-1992
4 252900506 制动钳油管I BRAKE OIL TUBE 4 整机钳
5 251800279 接头体 JOINT BLOCK 4
6 252900507 制动钳油管II BRAKE OIL TUBE 4 整体钳
7 252900346 桥油管 AXLE OIL TUBE 4
8 252900347 三通接头 JOINT BLOCK 2
9 805000033 螺栓M8×16 Bolt 0 GB/T5783-2000
10 805300010 垫圈 8 Washer 0
11 252900771 护板 BACKPLATE 0
12 252900772 护板 BACKPLATE 0
