Description

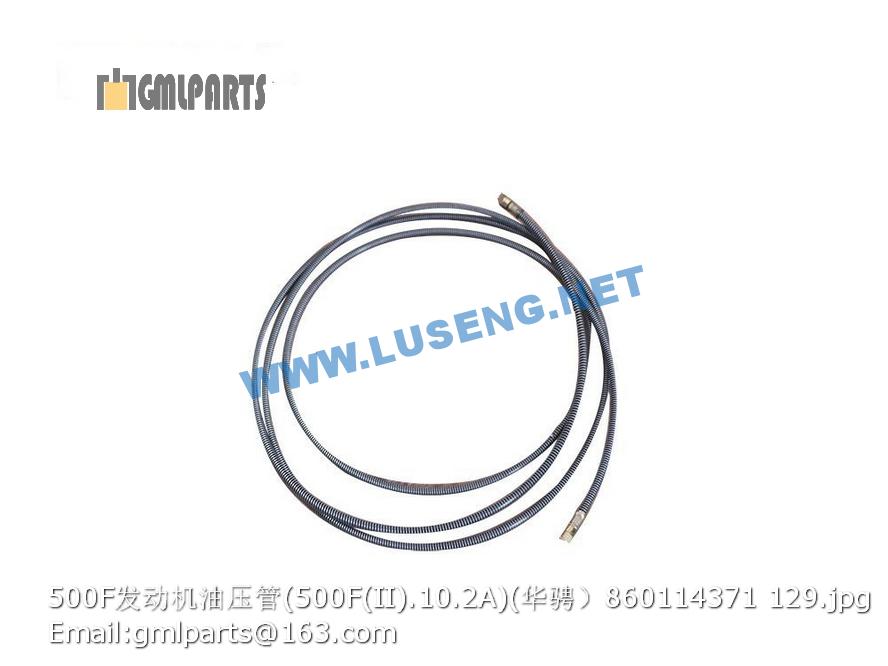

860114371 500F HOSE FOR ENGINE 500F(II).10.2A

序号 零件号 版本 中文名称 英文名称 数量 备注 装配备注
1 805000048 螺栓M12X35 Bolt 6 GB/T5783-2000
2 805300018 垫圈12 washer 12 6 GB/T93-1987
3 805300020 垫圈12 Washer 6 GB/T97.1-2002
4 251806561 左门总成 Left Door 1
5 251806562 右门总成 Right Door 1
6 801902763 车门门密封条 weather strip 1 JT-03D
7 805300029 垫圈 6 Washer 6 8 GB/T97.1-2002
8 805300030 垫圈 6 Washer 6 8 GB/T93-1987
9 805000322 螺栓 M6×16 Bolt 8 GB/T5783-2000
10 802101245 门锁 LOCK 2 182
11 251806557 机罩焊接总成 Hood Weld Assembly 1
12 805300017 垫圈10 Washer 8 GB/T97.1-2002
13 805300014 垫圈 10 Washer 8 GB/T93-1987
14 805000043 螺栓 M10×30 Bolt 8 GB/T 5783-2000
15 251806639 后挡罩 Rear Hood 1
16 805300119 垫圈5 Washer 3 GB/T 97.1-2002
17 805300109 垫圈 5 Washer 3 GB/T93-1987
18 805200046 螺母 M5 Nut 3 GB/T6170-2000
19 250900476 门铰链 HINGE 4
20 805300069 垫圈 8 Washer 8 24
21 805300010 垫圈 8 Washer 24
22 805000018 螺栓 M8×20) Elbow 20
23 805200045 螺母 8 Nut 4 GB/T 6170-2000
24 250900479 徐工标徽 Brand 1
25 250900484 门气撑杆固定支架 SUPPORT 2
26 801701502 气弹簧 AirSpring 2 QD19-510×165×400N-AA
27 805200048 螺母 M10 Nut 4 GB/T6170-2000
28 250400404 风罩 Air-condition Hood 1
29 252904538 盖板 Cover 1

序号 零件号 版本 中文名称 英文名称 数量 备注 装配备注
1 805000048 螺栓M12X35 Bolt 6 GB/T5783-2000
2 805300018 垫圈12 washer 12 6 GB/T93-1987
3 805300020 垫圈12 Washer 6 GB/T97.1-2002
4 251806561 左门总成 Left Door 1
5 251806562 右门总成 Right Door 1
6 801902763 车门门密封条 weather strip 1 JT-03D
7 805300029 垫圈 6 Washer 6 8 GB/T97.1-2002
8 805300030 垫圈 6 Washer 6 8 GB/T93-1987
9 805000322 螺栓 M6×16 Bolt 8 GB/T5783-2000
10 802101245 门锁 LOCK 2 182
11 251806707 机罩焊接总成 Hood Weld Assembly 1
12 805300017 垫圈10 Washer 8 GB/T97.1-2002
13 805300014 垫圈 10 Washer 8 GB/T93-1987
14 805000043 螺栓 M10×30 Bolt 8 GB/T 5783-2000
15 251806639 后挡罩 Rear Hood 1
16 805300119 垫圈5 Washer 3 GB/T 97.1-2002
17 805300109 垫圈 5 Washer 3 GB/T93-1987
18 805200046 螺母 M5 Nut 3 GB/T6170-2000
19 250900476 门铰链 HINGE 4
20 805300069 垫圈 8 Washer 8 24
21 805300010 垫圈 8 Washer 24
22 805000018 螺栓 M8×20) Elbow 20
23 805200045 螺母 8 Nut 4 GB/T 6170-2000
24 250900479 徐工标徽 Brand 1
25 250900484 门气撑杆固定支架 SUPPORT 2
26 801701502 气弹簧 AirSpring 2 QD19-510×165×400N-AA
27 805200048 螺母 M10 Nut 4 GB/T6170-2000
28 250400404 风罩 Air-condition Hood 1
29 252904538 盖板 Cover 1
