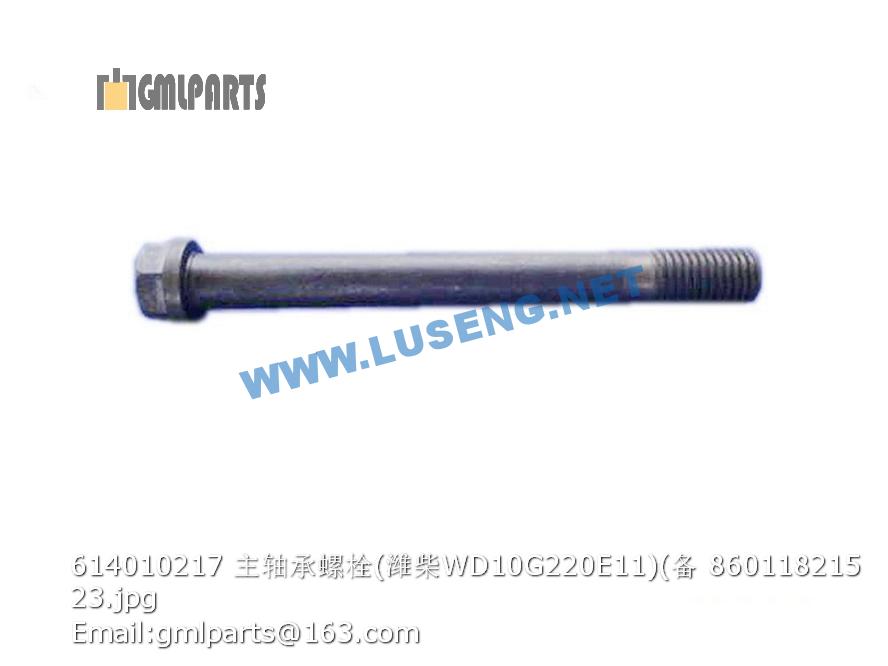

860118215 614010217 bolt WD10G220E11

序号 零件号 版本 中文名称 英文名称 数量 备注 装配备注
1 250301643 锁紧螺母M33X1.5 Lock Nut 1 ZL50.2A.1A.3-26
2 252101657 垫圈 Washer 1
3 226800190 O形圈46.2X5.3 O-Ring 1 GB/T879.1-2000
4 252101658 输入法兰 Flange 1
5 805002304 油封WCS105×140×12 Oil Seal 1 CRHMSA27
6 805002305 轴承55×120×31.5 Bearing 1 30311/30311
7 275301235 调整垫片 Cushion 2 t=0.10mm
7 275301236 调整垫片 Cushion 2 t=0.20mm
7 275301237 调整垫片 Cushion 1 t=1.5mm
7 275301238 调整垫片 Cushion 2 t=0.15mm
7 275301239 调整垫片 Cushion 2 t=2mm
8 253000438 轴套 Sleeve 1
9 275301240 调整垫片 Cushion 2 厚度t=0.10mm
9 275301241 调整垫片 Cushion 2 t=0.20mm
9 275301242 调整垫片 Cushion 1 t=1mm
10 805101900 轴承70×150×54 Bearing 1 32314/32314
11 275300120 主动螺旋齿轮（右旋） Gear 1
12 275300189 托架 Bracket 1
13 252600926 螺栓M16×1.5×55 Bolt 16
14 805300011 垫圈 16 Washer 16 GB/T 93-1987
15 275300188 调整螺母 Nut 2
16 226800172 弹性销8×40 Pin 2 GB/T879.1-2000
17 805002156 螺栓M20×1.5×110-10.9 Bolt 4 GB/T5786-2000
18 275300187 轴承座 Bracket 2
19 275300121 从动螺旋齿轮（左旋） Gear 1
20 803164459 轴承95×145×32 Bearing 2 32019/32019
21 805004566 螺栓M12×1.5×100-10.9 Bolt 12 GB/T5785-2000
22 275300186 差速器壳 （II） Cover 1
23 275300166 半轴齿轮垫片 Cushion 2
23 275300167 半轴齿轮垫片 Cushion 2
23 275300168 半轴齿轮垫片 Cushion 2
24 275300105 半轴齿轮 Gear 2
25 252101656 十字轴 Axis 1
26 275300107 锥齿轮 Gear 4
27 275301243 锥齿轮垫片 Cushion 4
28 275300185 差速器壳 （I） Cover 1
29 226800168 螺栓M18×1.5×50-10.9 Bolt 20 GB/T5786-2000
1 275300122 螺栓 Bolt 30
2 805300011 垫圈 16 Washer 30 GB/T 93-1987
3 275300209 端盖 cover 1
4 275300148 顶销 pin 1 t=12.5
4 275300149 顶销 pin 1 t=13
4 275300150 顶销 pin 1 t=13.5
5 801100302 O型圈 109×5.3 O-sealing Ring 109×5.3 1 GB/T3452.1-1992
6 275300202 轮辋螺母 NUT 19
7 275300161 连接毂 Connect_Hub 1
8 800701162 螺栓 Bolt 19
9 803169035 O形圈375×5.3 O-Ring 1
10 275300206 O形圈308×3.55 O-Ring 1
11 800511352 钢球3/8 Ball 3 GB/T308-2002
12 801902684 O形圈53×5.3 O-Ring 3 GB/T3452.1-1992
13 275300210 行星轴 Pin_Planetary 3
14 805000679 螺栓M10X35-10.9-Zn.D Bolt 4
15 805300014 垫圈 10 Washer 4 GB/T93-1987
16 252101927 行星轮架 Drum Hub 1
17 275300136 太阳轮 Gear_Sun 3
18 275300137 行星轮 Gear_Planetary 3
19 275300126 隔垫 Spacer 3
20 275300127 垫圈 Washer 3
21 275300130 滚针 Bearing_Needle 180
22 275300128 垫圈 Washer 1
23 252101926 过渡盘 Drum 1
24 275300143 从动片 Disk 4
26 275301251 调整垫 Adjusting_Washer 1 t=3
26 275301252 调整垫 Adjusting_Washer 1 t=3.5
27 227100154 挡圈100 Ring_Retain 1 GB/T894.1-86
28 275300129 止动垫片 Plate_Lock 3
29 275300123 圆螺母 Nut_Adjusting 1
30 803164984 弹簧座 Cover 1
31 275300139 弹簧 Spring 1
32 805101899 导向环 Leading_Ring 1 GR6401350-T47
33 800511393 特康密封圈 Seal_Ring 1 RT0301350-T46V
34 803164458 特康密封圈 Seal_Ring 1 RT0301600-T46V
35 275300200 活塞 Piston 1
36 275301224 螺塞18×1.5 Plug 1 JB/T1001-77
37 805300044 垫圈 18 Washer 1 JB/T982-1977
38 275300140 主动片 Disk_Brake 6
39 275300132 内齿圈轮毂 Support 1
40 275301332 挡圈 Ring_Retain 1
41 275300135 内齿圈 Gear_Ring 1
42 275300131 O形圈455×3.55 O-Ring 1
43 801138392 O形圈115×5.3 Ring 1
44 801138391 O形圈132×5.3 Ring 1
45 805101898 轴承32936 Bearing 1 32936
46 230200782 轴承32934 Bearing 1 32934
47 800701161 挡圈 Ring_Retain 1
48 805002309 箱式油封 190×23 0×17 Seal_Ring 1 TC5000190-4V063
49 252101822 轮毂 Hub_Wheel 1
50 805401240 挡圈52 Ring_Retain 1 GB/T894.1-86
51 252101928 半轴 Shaft 1
