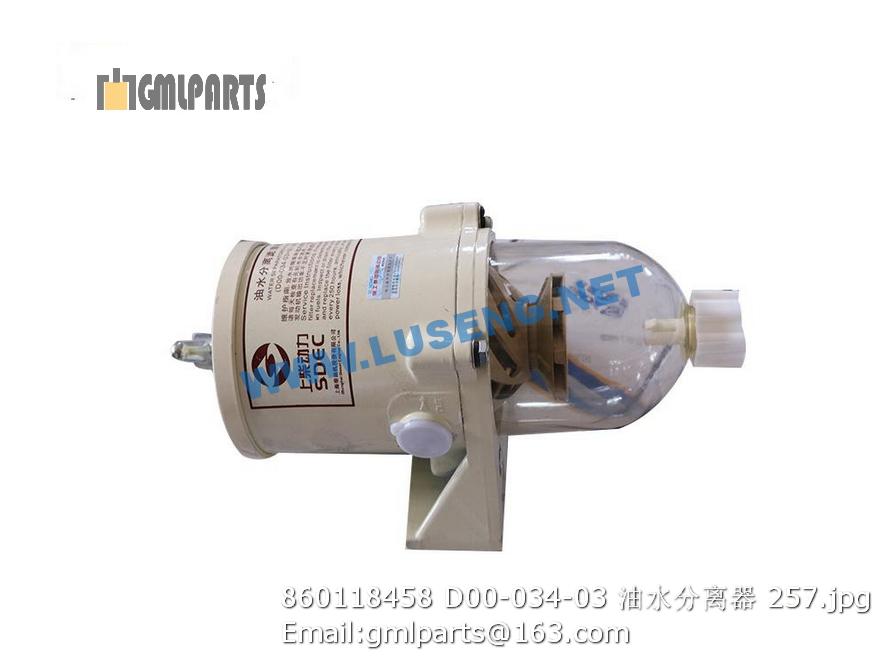

860118458 D00-034-03 oil water seperator

序号 零件号 版本 中文名称 英文名称 数量 备注 装配备注
1 805002144 螺栓 M20×1.5×55 Bolt 4 GB/T 5786-2000
2 805300023 垫圈 20 Washer 20 6 GB/T93-1987
3 253005496 燃油箱总成 FUEL TANK ASSEMBLY 1
4 803079074 散热器总成 RADIATOR ASSEMBLY 1
5 805000107 螺栓 M16×65 Bolt 6 GB/T 5783-2000
6 805300011 垫圈 16 Washer 6 GB/T 93-1987
7 805300013 垫圈16 Washer 6 GB/T 97.1-2002
8 805000682 螺栓 M20×1.5×65 Bolt 2 GB/T 5786-2000
9 805000713 螺栓 M10×45 Bolt 4 GB/T5783-2000
10 805201515 GB/T6182-2010 螺母 M10 4
11 805300017 垫圈10 Washer 8 GB/T97.1-2002
12 252101603 接头 Washer 1
13 805301412 复合式密封硬垫圈 18 WASHER 2 Q/SC1294-2000
14 803166675 胶管 B16×750 Hose 1 JB/T 8406-2008
15 801968904 喉箍 B14-27 CLAMP 10 QC/T619-1999
16 800152428 发动机 Engine 1
17 253005498 双变油散管路 T/C Radiator Pipe 1
18 252101749 空压机出气管 Air Pipe 1
19 252906006 垫圈 Washer 2 GB/T9163-2001
20 800152427 风扇 fan 1
21 252110365 连接盘 joint plate 1
22 805200290 螺母M6 Nut 5 GB/T 889.1-2000
23 805000525 螺栓M6×20 Bolt 5 GB/T5783-2000
24 805000716 螺栓M12X30 Bolt 4 GB/T5783-2000
25 805300018 垫圈12 washer 12 4 GB/T93-1987
26 805300020 垫圈12 Washer 4 GB/T97.1-2002
27 252108687 发动机-双变连接 Engine-Gearbox Connection 1
28 252109799 胶管 B10×60 Hose 1
29 252302881 胶管 HOSE 2
30 253005495 中冷器管套 Pipe shroud 2
31 252111589 发动机出水管套 Pipe 2
32 252110384 钢管 Pipe 1
33 803196264 胶管 B10×550 Hose 1 JB/T 8406-2008
34 803163998 胶管 B10×1050 Hose 1 JB/T 8406-2008
35 803163985 胶管 B25×1800 PIPE 1
36 801902709 喉箍 B25-38 CLAMP 2 QC/T619-1999
37 803164035 胶管 B16×800 Hose 1 JB/T 8406-2008
38 805000714 螺栓 M10×20 Blot 4 GB/T5783-2000
39 805300014 垫圈 10 Washer 4 GB/T93-1987
40 252101604 接头 JOINT 1
41 252107978 胶管 Pipe 1
42 252107984 接头 JOINT 1 W5G.1.6
43 227301565 1/4球阀 valve 1
44 805000020 螺栓 M8×30 Bolt 4 GB/T5783-2000
45 805300010 垫圈 8 Washer 4
46 805300069 垫圈 8 Washer 8 4
47 805200045 螺母 8 Nut 4 GB/T 6170-2000
