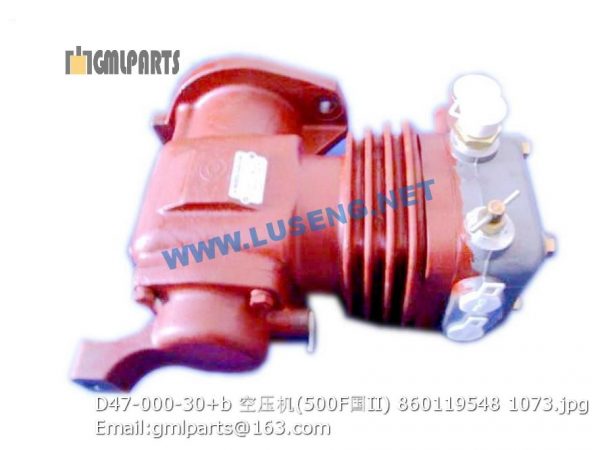

860119548 D47-000-30+b AIR COMPRESSOR LW500F

,860119548 D47-000-30+b AIR COMPRESSOR LW500F

Description

860119548 D47-000-30+b AIR COMPRESSOR LW500F

序号 零件号 版本 中文名称 英文名称 数量 备注 装配备注
1 805000029 螺栓 M10×40 Bolt M10×40 16 GB/T5783-2000
2 805300014 垫圈 10 Washer 16 GB/T93-1987
3 805300017 垫圈10 Washer 16 GB/T97.1-2002
4 402201067 固定板 402201067 4 XT870.8-4
5 402203936 回转上套 402203936 2
6 402201066 垫片I Gasket Ⅰ 2 XT870.8-3
7 402200990 连接板 Connection plate 1
8 801100336 黄油嘴M10X1 Grease Nipple 4 JB/T7940.1-1995
9 805000416 螺栓M20×95 Bolt 2
10 805000023 垫圈20 Washer 805000023 6
11 805300112 垫圈 20 Washer 20 6 GB/T97.1-2002
12 805200052 螺母M20 Nut 2 GB/T 6170-2000
13 402203937 回转下套 402203937 2
14 402201063 垫片Ⅱ Gasket Ⅱ 2 XT870.8-14
15 805300084 螺栓M20×50 Bolt 4
16 402200318 上套 Upper sleeve 2
17 402200316 下套 Lower sleeve 2
18 402203916 XT87弹簧销 Spring pin 1
19 402203896 销固定套 402203896 1
20 402200856 定位销 402200856 1 XT870.14.3
1 805000018 螺栓 M8×20) Elbow 26
2 805300010 垫圈 8 Washer 37
3 805300117 垫圈8 Washer 41 GB/T96.1-2002
4 402203808 左挡板 Left baffle 1
5 402203809 右挡板 Right baffle 1
6 402203285 右边罩 Right side hood 1
7 402203283 上罩 Upper hood 1
8 402204651-001 塞子 Bysma 4
9 805000017 螺栓 M8×25 bolt 9 GB/T5783-2000
10 402203286 上固定板 Upper fixing plate 1
11 805000043 螺栓 M10×30 Bolt 4 GB/T 5783-2000
12 402204651-002 铰链 Hinge 2
13 805300014 垫圈 10 Washer 8 GB/T93-1987
14 805300017 垫圈10 Washer 8 GB/T97.1-2002
15 402204651-003 磁钢 Washer 12
16 402203282 前罩 Front hood 1
17 402203284 左边罩 Left side hood 1
18 402204651-004 气弹簧 Air spring 2
19 402203287 气弹簧支架 Air spring bracket 2
20 805200045 螺母 8 Nut 8 GB/T 6170-2000
21 402204085 测压板 402204085 1 XT870M.13-1
23 402204651-005 侧罩插槽板 Side cover the slot plate 4
24 402204651-006 右侧罩锁板 Right cover lock plate 1
25 402204651-007 侧罩固定锁 Side cover fixed lock 2
26 402204651-008 上罩固定锁 Upper cover fixed lock 1
27 402204651-009 上固定罩右安装板 Right mounting board of upper cover 1
28 402204651-010 上固定罩左安装板 Left mounting board of upper cover 1
29 402204651-011 左侧罩锁板 Left cover lock plate 1
30 805000727 螺栓M10X25 Bolt 4 GB/T5783-2000
