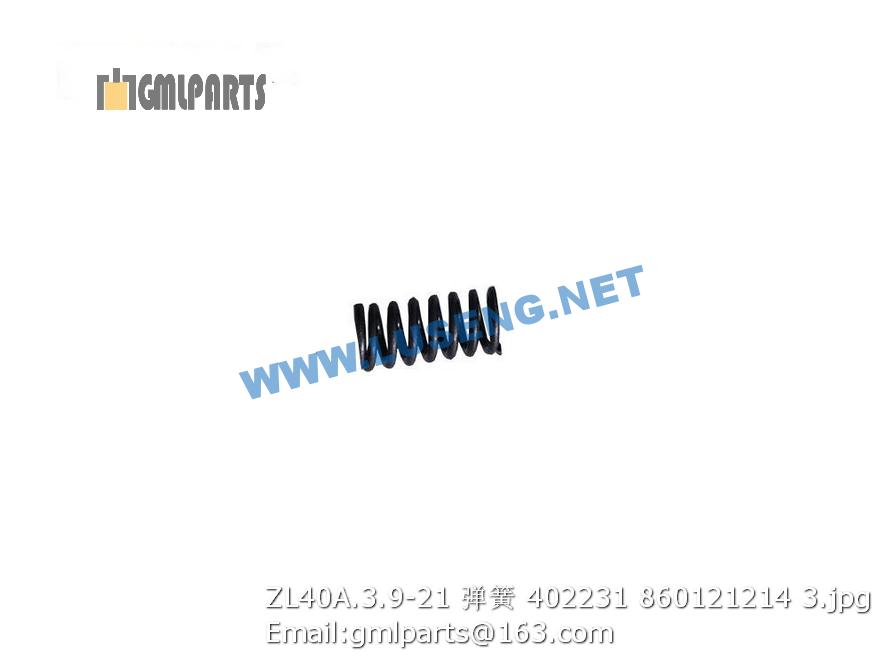

860121214 ZL40A.3.9-21 SPRING 402231

序号 零件号 版本 中文名称 英文名称 数量 备注 装配备注
1 230503976 轮子焊接 1 XD123 XD133
2 230503974 内轴承座 bearing-housing iner 2
3 805338246 垫圈16 washer 56 Nord-Lock
4 805006332 螺栓M16×40 bolt 48 GB/T5783-2000
5 230500792 振动侧激振器 Eccentricity shaft 1
6 230503975 振动侧轴承座 bearing-housing 1
7 800511397 框架轴承 bearing 1 JM822049-90N01
8 230500847 框架轴承座 frame bearing-housing 1
9 230500805 过渡安装板 transition plate 1
10 801905221 减振器 Damping 6
11 230503163 连接板 joint plate 1
12 230504205 振动侧支撑板 Support plate 1 XD123 XD133
13 805301379 垫圈 20(达克罗) WASHER 30 DIN6796
14 805047471 螺栓 M20×60(达克罗) Bolt 26 GB/T5783-2000
15 801971572 穹顶封塞 Cover 30
16 805047089 螺栓M16×60 Bolt 8
17 805201500 螺母 M16 Nut 8 GB/T889.1-2000
18 228302283 马达连接圈 motor bracket 1
19 803192120 O型圈 165×3.55 1
20 228302285 轴承压板 connection plate 1
21 230504315 弹簧 spring 1
22 805338288 垫圈 20(达克罗) washer 20（达克罗） 22
23 805338321 垫圈 20(达克罗) WASHER 22 GB/T93-1987
24 805046894 螺栓M20×45(达克罗) bolt 22 GB/T5783-2000
25 805046550 螺栓 M12×45(达克罗) Bolt 72 GB/T5783-2000
26 805301374 垫圈 12(达克罗) Bolt 100
27 805200098 螺母 M12 Nut 96 GB/T889.1-2000
28 230504212 锁片 locket spacer 4
29 805046529 螺栓M10×40(达克罗) bolt 8 GB/T5783-2000
30 230500796 花键套 splinded sleeve 1
31 803199914 O型圈 300×5.3 2
32 800511402 圆柱滚子轴承 columned 4
33 230502588 橡胶套 rubber sleeve 2
34 230502587 连接轴 transmission shaft 1
35 230500790 驱动侧激振器 Eccentricity shaft 1
36 230503973 驱动侧轴承座 bearing-housing outer 1
37 801905222 减振器 Damping 6 SM-1199-5
38 230503164 驱动板 Drive plate 1
39 800302301 减速机 Retarder 1
40 800302482 球面螺母M22×1.5 Spherical Nut 10
41 805239118 螺母M22×1.5 nut 10
42 803166351 油封 1
43 801101754 油封 1
44 230502586 过渡圈 Transition Circle 1
45 805338263 垫圈 16 Washer 17
46 805006280 螺栓 M16×45(达克罗)(10.9) Bolt 17 GB/T5783-2000
47 805300025 垫圈 12 Washer 1
48 230504213 油位螺栓 oil lever glass 1
49 805048385 螺栓M12×65 bolt 4 GB/T5783-2000
50 805300055 垫圈 30 WASHER 4 JB982-77
51 228700169 油塞 Oil Plug 4
52 801541429 脚踏板 footplate 1
53 805301384 垫圈 8(达克罗) Washer 3
54 805046484 螺栓 M8×25(达克罗) Blot M8×25(Dacromet) 4 GB/T5783-2000
55 805201502 螺母 M8 3
56 803201494 透气塞 breath cap 1 C-M12
57 230503162 驱动侧支撑板 Support 1 XD123 XD133
58 230500799 调整垫 WASHER 2
59 230500800 调整垫 WASHER 4
60 230502609 调整垫 WASHER 2
61 230502610 调整垫 WASHER 4
62 230500801 调整垫 WASHER 2
63 230500802 调整垫 WASHER 4
64 230500803 调整垫 WASHER 2
65 230500804 调整垫 WASHER 4
66 805049042 螺栓 M20×20(达克罗) Bolt 4 GB/T5783-2000
67 805046551 螺栓 M12×50(达克罗) Bolt 24
68 230500789 轴承盖 beraing cover 1
69 803192513 O型圈 160×3.55 1
