Description

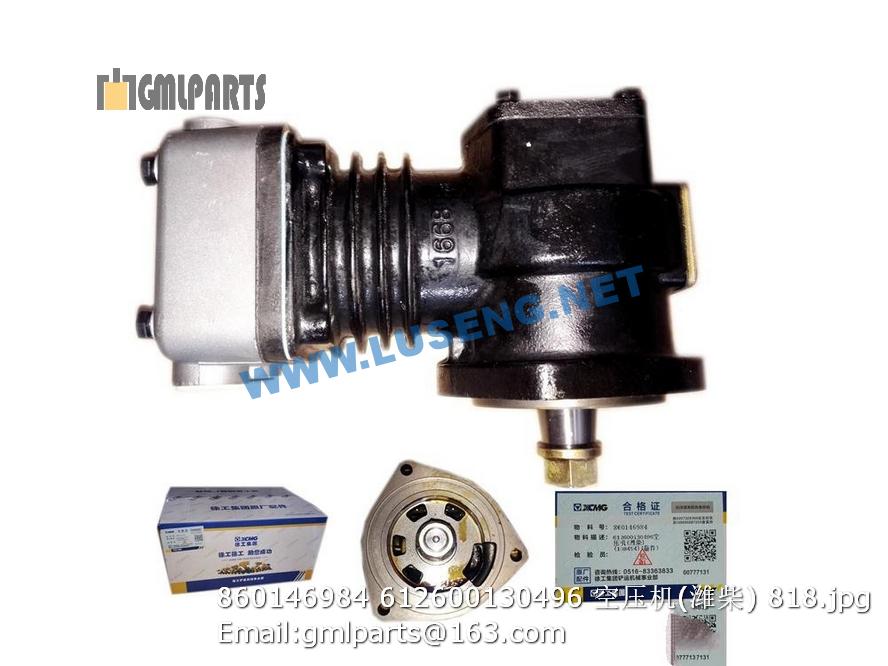

860146984 612600130496 AIR COMPRESSOR WEICHAI

序号 零件号 版本 中文名称 英文名称 数量 备注 装配备注
1 252607762 排气管 Air Exhaust Tube 1
2 253300950 过渡接管 Hose 1
3 801902803 T型抱箍 Clamp 13 φ76-84
4 801969194 弹簧型抱箍 φ109-117 Clamp 3 140312
5 253300525 胶管III Rubber Hose 1
6 801902709 喉箍 B25-38 CLAMP 2 QC/T619-1999
7 803167974 胶管B8×800 Pipe 1 JB/T8406-2001
8 253300951 上水管 Water Pipe 1
9 800153528 风扇 Fan 1
10 803164028 胶管 B10×700 Hose 1 JB/T8406-2001
11 801902705 喉箍 Clamp 4
12 800355587 水箱总成 Radiator Assembly 1 XGSX01-121
13 252100842 油门操纵 ACCELERATOR PEDAL 1
14 805004763 螺栓 M10×25(达克罗) Bolt 12 GB/T16674.1-2004
15 805300102 垫圈 10 Washer 12 GB/T96.1-2002
16 805048007 螺栓 M10×35 Bolt 12 GB/T16674.1-2004
17 805004770 螺栓M10×20 Bolt 22 GB/T16674.1-2004
18 800153575 发动机 Engine 1 WD12G310E221
19 805048017 螺栓M12×3510.9(达克罗) Bolt 9 GB/T16674.1-2004
20 253300510 发动机左支架 Engine Left Bracket 1
21 805046652 螺栓 M24×130 Bolt 2 805046652
22 805300052 垫圈24 Washer 2 GB/T96.1-2002
23 805200194 螺母 M24 Nut 2 GB/T 889.1-2000
24 253101650 隔套 Spacer 2
25 253003362 减振器 Vibration 4
26 253300952 支架I Bracket 1
27 803300794 卡套 φ35 Cutting Ferrule 1 TJBC
28 803164299 直通接头 Joint 4 GE15LM14×1.5EDOMD
29 253300953 下水管 Water Pipe 1
30 801902614 T型抱箍φ64-72 CLAMP 6 φ64-72
31 253300960 燃油箱总成 Fuel Tank Assembly 1
32 805048034 螺栓 M16×40(达克罗) Bolt 4 GB/T16674.1-2004
33 805002144 螺栓 M20×1.5×55 Bolt 8 GB/T 5786-2000
34 805300112 垫圈 20 Washer 20 8 GB/T97.1-2002
35 805300023 垫圈 20 Washer 20 8 GB/T93-1987
36 801902747 弹簧型抱箍 Φ139 Clamp 1 149437
37 253300533 进气管 Air Hose 1
39 253300954 接管 Hose 3
40 253300955 支架I Bracket 1
41 253300956 中冷前气管 Air Hose 1
42 253300957 支架II Bracket 1
44 253102057 发动机右支架 Right Bracket 1
45 803199333 卡套 φ74 Joint 5 TJBC
46 805004717 螺栓 M8×25(达克罗) Bolt 12 GB/T16674.1-2004
47 805203166 螺母 M8 Nut 10 GB/T6177.1-2000
48 253300959 中冷后气管 Air Hose 1
49 253300961 散热管路 Radiator Pipes 1
50 805048016 螺栓 M12×20 Bolt 4 GB/T16674.1-2004
51 253300509 集中放油水管路 Pipes 1
