Description

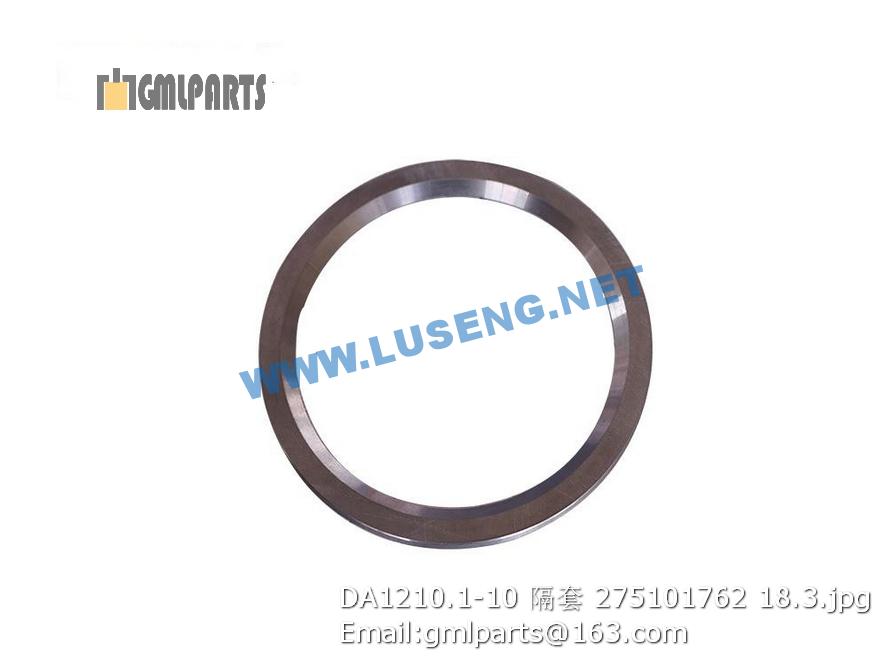

275101762 DA1210.1-10 SLEEVE

序号 零件号 版本 中文名称 英文名称 数量 备注 装配备注
1 803130743 弯头 Joint 2 LZ12L LZ12L
2 803010598 平衡阀 Balance Valve 2 T-2856
3 80 5300010 垫圈 8 Washer 10 GB/T93-1987
4 805000435 螺栓M8x35 Bolt 8 GB/T5782-2000
5 803130897 接头 Joint 2 EZ12LG3/8ED
6 803131370 快换接头阴 Quick jion(Yin) 1 FFH06 38GAS F
7 803131371 快换接头阳 Quick jion(Yang) 1 FFH06 38 GAS M FFH06 38GAS M
8 404200486 钢管 Tube 1 XT680.3.1.21
9 404200487 钢管 Tube 1 XT680.3.1.22
10 404201774 管夹 Clamp 1 XT680.3.1.20
11 805000018 螺栓 M8×20) Elbow 2 GB/T5783-2000
12 805300069 垫圈 8 Washer 8 2 GB/T97.1-2002
13 404200498 固定板 Fixing plate 1 XT680.3.1-2
14 803130969 胶管 Rubber hose 1 M381CACF151508-1300
15 803167930 接头 1 I15LG1/2ED
16 803043601 平衡阀 Balance valve 1 1569131101
17 803131340 胶管 Rubber hose 1 M381CACF222212-1100
18 803165653 接头 Joint 1 I22LG1/2ED
19 803130719 堵头 Plug 1 DEG1/2ED
20 805000292 螺栓M10x120 Bolt 4 GB/T5782-2000
21 803601029 接头 2 I18LG1/2ED
22 803131344 胶管 Rubber hose 1 M781CACF181810-1250
23 803131345 胶管 Rubber hose 1 M781CACF181810-1700
24 803174644 接头 2 I18LG3/4ED
25 803043582 节流阀 1 V-VSRU/C34
26 803131346 胶管 Rubber hose 1 M781CACF181810-400
1 404201757 拖链导轨 Towline guideway 1 XT680.3.1.15
2 805100036 内六角螺钉 M10×25 Screw 2 GB/T70.1-2000 GB/T70.1-2008
3 404200499 滑块 Slinding Block 1 XT680.3.1-3
4 404200537 支架 Bracket 1 XT680.3.1.25
5 805200048 螺母 M10 Nut 2 GB/T6170-2000 GB/T6170-2000
6 803131104 胶管 Rubber hose 2 M381CACA121206-5170
7 803131105 胶管 Rubber hose 1 M381CACA121206-5230
8 803131106 胶管 Rubber hose 1 M381CACA121206-5330
9 805000018 螺栓 M8×20) Elbow 6 GB/T5783-2000
10 404200483 钢管组 1 XT680.3.1.17
11 805000100 螺栓 M10×55 Bolt 4 GB/T 5782-2000 GB/T5782-2000
12 803010597 平衡阀 Balance Valve 1 T-3000
13 803103915 接头 Joint 4 I12LG1/2ED
14 803131109 胶管 Rubber hose 1 M381CACA121206-2740
15 803131110 胶管 Rubber hose 1 M381CACA121206-2760
16 803131108 胶管 Rubber hose 2 M381CACA121206-2720
17 819941811 拖链 Towline guideway 1 TL-1型25×125
18 803131107 胶管 Rubberhose 2 M381CACA121206-2700
19 805200045 螺母 8 Nut 6 GB/T 6170-2000 GB/T6170-2000
