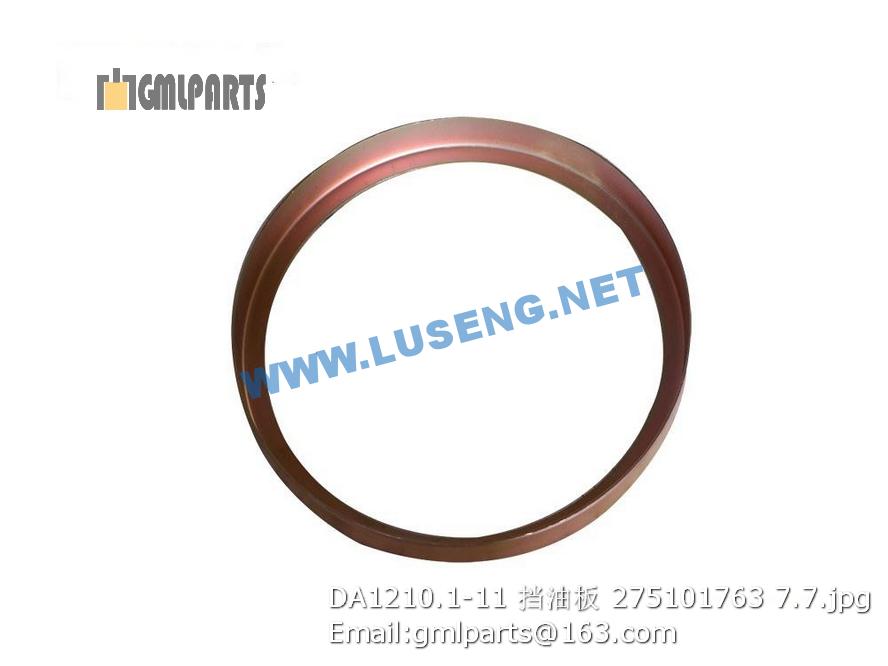

275101763 DA1210.1-11 PROTECT PLATE

,275101763 DA1210.1-11 PROTECT PLATE

Description

275101763 DA1210.1-11 PROTECT PLATE

序号 零件号 版本 中文名称 英文名称 数量 备注 装配备注
1.10 404200446 托板 Lay board 1 XT680.3.1.15-1
1.1 80 5200045 螺母 M8 Nut 2 GB/T6170-2000
1.2 805300010 垫圈 8 Washer 10 GB/T93-1987
1.3 805300069 垫圈 8 Washer 8 10 GB/T97.1-2002
1.4 404200568 滑块 Slider 2 XT680.3.1.15-2
1.5 805000618 螺栓 M8×90 2 GB/5782-2000 GB/T5782-2000
1.6 404200453 矩形管 Rectangular tube 1 XT680.3.1.15.1
1.7 805000437 螺栓M8 x70 Bolt 4 GB/T5782-2000
1.8 404201780 钢管组合 Steel tube combination 1 XT680.3.1.15.2
1.9 80 5000018 螺栓 M8×20 Bolt 4 GB/T5783-2000
1 404200277 钢管 Tube 6 XT680.3.1.1
2 404200281 钢管 1 XT680.3.1.3
3 404200280 钢管 1 XT680.3.1.2
4 404201775 管夹 1 XT680.3.1.4
5 404201776 管夹 2 XT680.3.1.5
6 803130949 胶管 Rubber hose 1 M381CACA121206-4420
7 803130950 胶管 Rubber hose 1 M381CACA121206-4455
8 404201773 管夹 Pipe clip 8 XT680.3.1.14
9 404201777 管夹 6 XT680.3.1.7
10 404200496 钢管 1 XT680.3.1.8
11 404200493 钢管 1 XT680.3.1.6
12 404200497 钢管 1 XT680.3.1.9
13 803130947 胶管 Rubber hose 2 M381CACA121206-4200
14 404200488 钢管 1 XT680.3.1.24
15 803130953 胶管 Ruhher hose 6 M381CACA121206-750
16 803130948 胶管 Rubber hose 2 M381CACA121206-4235
17 404201772 管夹 2 XT680.3.1.10
18 404200475 钢管 Steel tube 1 XT680.3.1.12
19 404200477 钢管组 1 XT680.3.1.13
20 404200469 钢管组 1 XT680.3.1.11
21 805300069 垫圈 8 Washer 8 9 GB/T97.1-2002
22 805300010 垫圈 8 Washer 9 GB/T93-1987
23 805000018 螺栓 M8×20) Elbow 9 GB/T5783-2000
