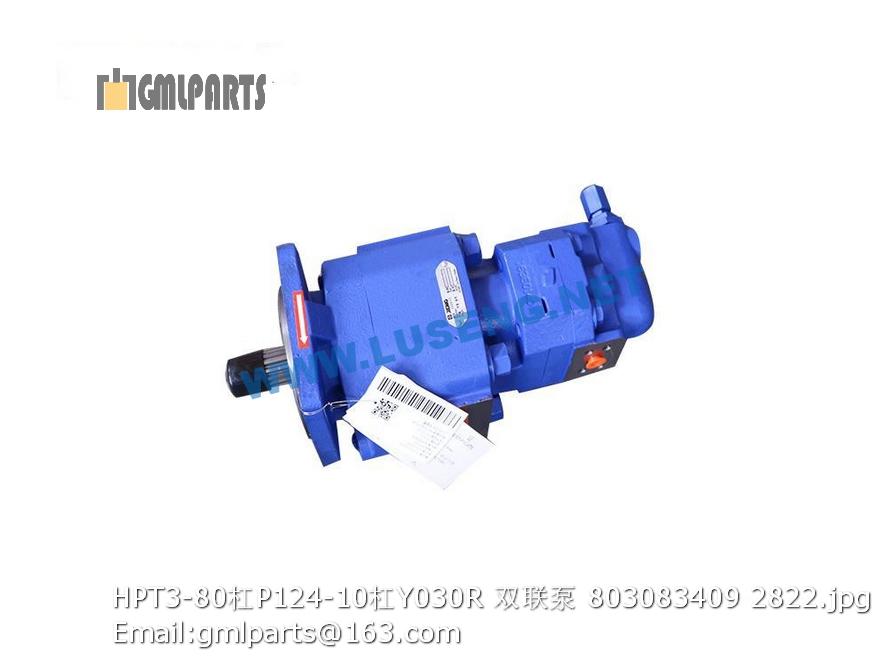

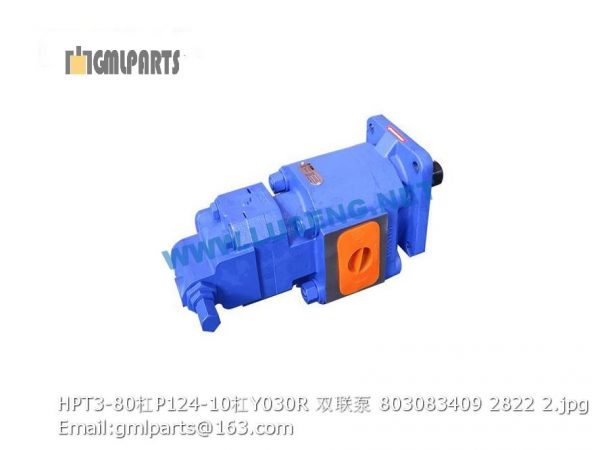

803083409 HPT3-80/P124-10/Y030R gear pump xcmg lw600fn

,803083409 HPT3-80/P124-10/Y030R gear pump xcmg lw600fn

Description

803083409 HPT3-80/P124-10/Y030R gear pump xcmg lw600fn



序号 零件号 版本 中文名称 英文名称 数量 备注 装配备注
1 803164538 滤芯 Filter 1 SF6720,滤芯每1000小时或半年更换,以先到为准 SF6720, filter every 1000 hours or half year replacement, whichever occurs first
2 803164539 吸油滤清器底座 filter base 1
3 803164622 接头 adapter 2
4 230100493 螺栓 Bolt 2
5 805300256 垫圈10 Lock Washer 2 GB/T93-87
6 239900426 软管总成 Hose 1
7 803164761 接头 Connector 1
8 803004383 液压泵 Propulsion -pump 1
9 803164696 法兰接头 Flange 2
10 803164710 法兰组件 Flange 2
11 803164633 接头 Connector 2
12 803165106 软管总成 Hose 1
13 239901848 软管总成 Hose 2
14 803004384 马达 Propulsion -motor 1
15 805002123 螺栓M12X1.5X40 Bolt 4 GB5785-86
16 805301374 垫圈 12(达克罗) Bolt 4
17 803164730 接头 Joint 9
18 803165099 软管总成 Hose 1
19 239900424 软管总成 Hose 1
20 803165101 软管总成 Hose 1
21 803164794 弯头 Joint 4 EW12LOMD
22 805000074 螺栓 M12×20 Bolt 4 GB/T5783-2000
23 805300018 垫圈12 washer 12 4 GB/T93-1987
24 803164766 接头 JOINT 1
25 803164632 接头 Adapter 2
26 803165080 软管总成 Hose 1
27 803164749 接头 Adapter 1
28 803165105 软管总成 Hose 1
29 803164634 接头 Connector 1
30 803163586 接头 Joint 3
31 805000103 螺栓 M14×35 Bolt 4 GB/T5783-2000
32 805301376 垫圈14 Washer 14 4
33 803166320 O型密封圈122X3.55 O-ring 2 GB3452.1-82
34 803201541 法兰组件(加长螺栓) Flange 2
35 803165100 软管总成 Hose 2
36 803166567 测压接头 Measuring nipple 2
37 801100061 O型密封圈28×3.55 O-Ring 2 GB/T3452.1-1992
38 803164631 弯头 Adapter 1
1 803009410 转向泵 Steering 1
2 803164800 接头 Connector 2
3 805002175 螺栓 M10×35 Bolt 2 GB/T21-1976
4 805300014 垫圈 10 Washer 8 GB/T93-1987
5 803164619 接头 Adapter 1
6 803164631 弯头 Adapter 1
7 803164780 三通接头 Adapter 1
8 803164565 测压接头 adapter 1
9 803164621 接头 adapter 1
10 803164622 接头 adapter 2
11 803164538 滤芯 Filter 1 SF6720,滤芯每1000小时或半年更换,以先到为准 SF6720, filter every 1000 hours or half year replacement, whichever occurs first
12 803164539 吸油滤清器底座 filter base 1
13 230100493 螺栓 Bolt 4
14 803164581 接头 Joint 1
15 803165620 接头 Adapter 1
16 803166049 软管总成 Hose 1
17 803166047 软管总成 Hose 1
18 803165970 接头 Joint 1
19 803164580 接头 Joint 1
20 803166045 软管总成 Hose 2
21 803164766 接头 JOINT 1
22 239900330 软管总成 hose 1
23 803164749 接头 Adapter 1
24 803164632 接头 Adapter 2
25 239900518 软管总成 Hose 1
26 803165096 软管总成 Hose 1
27 239900547 软管总成 Hose 1
28 803164618 接头 adapter 4
29 803165094 软管总成 Hose 1
30 803044873 转向油缸 cylinder 2
31 803164635 三通接头 adapter 2
32 803164630 弯头 Joint 2
33 801902943 扎带 cable tie 4
34 801902794 橡胶护垫 Pad 1
35 801100336 黄油嘴M10X1 Grease Nipple 4 JB/T7940.1-1995
36 800511493 关节轴承GE35ES jointingbearing 4 GB/T304.1-2002
37 803004142 阀块 Valve block 1
38 803004464 转向器 Redirector 1
