Description

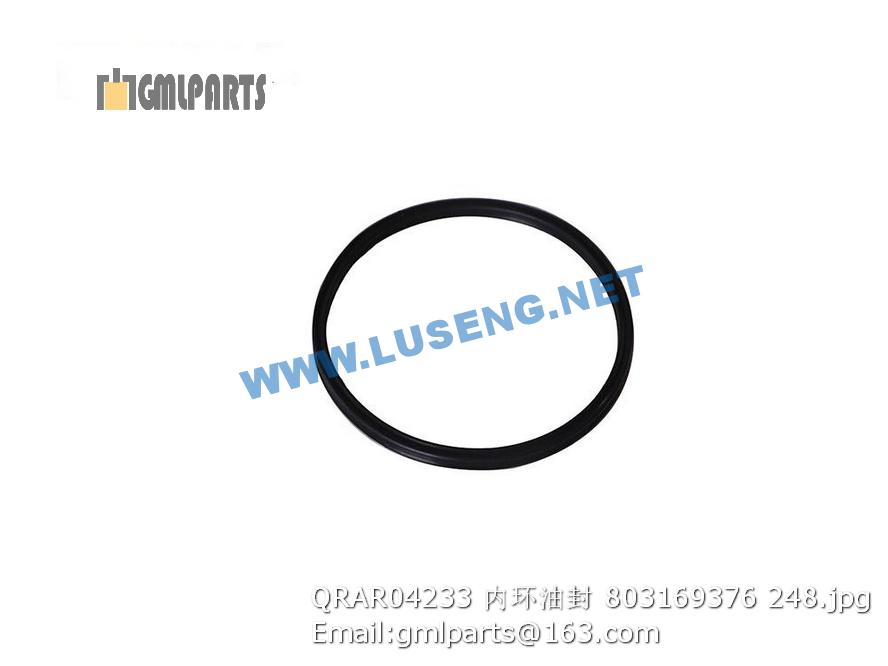

803169376 QRAR04233 Seal Inner

序号 零件号 版本 中文名称 英文名称 数量 备注 装配备注
1 228700169 油塞 Oil Plug 2
2 805300055 垫圈 30 WASHER 2 JB982-77
3 239900236 透气螺栓 Breath cap 1
4 227001607 加油管 oil pipe 2
5 805000017 螺栓 M8×25 bolt 2 GB/T5783-2000
5 805046484 螺栓 M8×25(达克罗) Blot M8×25(Dacromet) 2 GB/T5783-2000
6 226802286 油位螺栓 Oil Lever Bolt 1
7 801902797 减振块 shock absorber 12
8 227000124 压轮 drum 1
9 226801837 轴承盖 Bearing plate 1
10 227001357 安装板 mounting plate 2
11 805001925 螺栓M16×45 Bolt 40 GB/T5782-2000
12 805301377 垫圈 16(达克罗) Wahser 16
13 227000125 左偏心轴 1
14 228302818 轴承座 bearing house 2
15 800511291 振动轴承NJ322 Bearing 4
16 228700161 传动轴 Transmission shaft 1
17 228700157 橡胶套 Rubber sleeve 2
18 227000126 右偏心轴 eccentricity shaft 1
19 227001358 外轴承座 bearing housing 2
20 226801655 框架轴承座 Frame bearing set 2
21 805000082 螺栓M16×70 Bolt M16×70 16 GB/T5782-2000
22 805200200 螺母 M16 Nut 16 GB/T889.1-2000
23 226802305 马达连接盘 Motor plate 1
24 805000264 螺栓 M12×90 Bolt 15 GB/T5782-2000
25 805301285 垫圈12 Washer 15 GB/T93-1987
26 805000014 螺栓 Bolt 56
27 226800504 锁片 Lock 8
28 226801658 压板 Cover 1
29 803164181 O型圈200×7 O-ring 2 GB/T3452.1-2005
30 227002247 花键套 1
31 800511355 轴承 352124 Bear 2 GB/T299-1995
32 803164194 油封 2
33 803164151 O型圈387×7 O-ring 2 GB/T3452.1-2005
34 805000404 螺栓M12X45 Bolt 48 GB/T5782-2000
35 805200098 螺母 M12 Nut 96 GB/T889.1-2000
36 805301374 垫圈 12(达克罗) Bolt 96
37 805000716 螺栓M12X30 Bolt 8 GB/T5783-2000
38 226801836 压板 Cover palte 1
39 859915662 油封 1
42 805338246 垫圈16 washer 40 Nord-Lock
43 228300479 调整垫 Shim 4
44 805000078 螺栓M24×120 Bolt 8
45 805300021 垫圈24 Washer 12 GB/T97.1-2002
46 805200194 螺母 M24 Nut 8 GB/T 889.1-2000
47 227000133 减振器支座 torque reducer support 2
48 805002089 螺栓M24X30 Bolt 4
49 805300026 垫圈16 Washer 1
50 227001507 弹簧 Spring 1 开式
