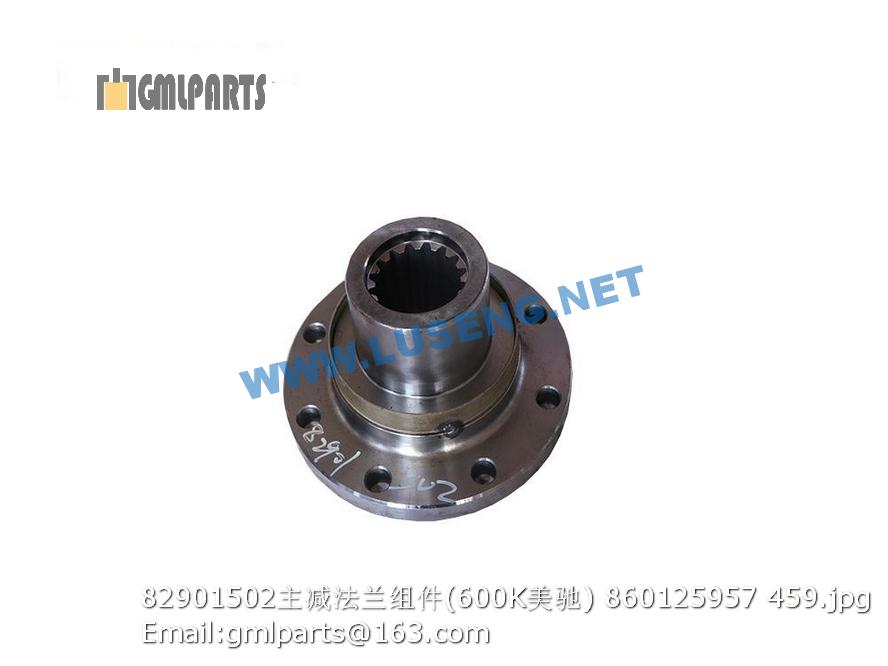

860125957 82901502 FLANGE 600K

序号 零件号 版本 中文名称 英文名称 数量 备注 装配备注
1 ▲500KL-140101 A型皮带17-470 A-strap 1
2 805000062 螺栓 M10×35 Bolt 3 GB/T 5783-2000
3 805300014 垫圈 10 Washer 3 GB/T93-1987
4 805200048 螺母 M10 Nut 3 GB/T6170-2000
5 252108810 压缩机支架(潍柴) Bracket 1 配潍柴
1 805000048 螺栓M12X35 Bolt 4 GB/T5783-2000
2 805300020 垫圈12 Washer 4 GB/T97.1-2002
3 805300018 垫圈12 washer 12 4 GB/T93-1987
4 252906446 支架 Bracket 1
5 252906428 拉杆组件 Rod Assembly 1
6 805000059 螺栓M10X60 Bolt 1 GB/T5782-2000
7 805300017 垫圈10 Washer 2 GB/T97.1-2002
8 805001934 螺栓M10×130 Bolt 1 GB/T5782-2000
9 805300014 垫圈 10 Washer 4 GB/T93-1987
10 805200048 螺母 M10 Nut 4 GB/T6170-2000
11 805200191 螺母M10 Bolt 1 GB/T6178-1986
12 805603350 销2.5×40 Pin 1 GB/T91-2000
1 801902714 不锈钢吼箍 51-70 Clump 4 QC/T619-1999
2 252903962 连接风管 Pipe 2
3 805000020 螺栓 M8×30 Bolt 4 GB/T5783-2000
4 805301300 垫圈8 Washer 8 GB/T95-2002
5 805301283 垫圈8 Lock washer 8 GB/T93-1987
6 252904014 保温风管 Pipe 2
7 801902713 喉箍B45-70 Clamp 4 QC/T619-1999
8.1 252904015 暖风机总成 Radiator 1 型号500KDL、500KSL、500KD(IV)L
8.2 252904885 暖风机总成 Radiator 1 型号500KD(II)L
8.3 252905808 暖风机总成 Radiator 1
9 805000048 螺栓M12X35 Bolt 4 GB/T5783-2000
10 805300020 垫圈12 Washer 4 GB/T97.1-2002
11 805301285 垫圈12 Washer 4 GB/T93-1987
12 252904016 暖风进水管 (L=4200) Pipe 1
13 252904017 暖风出水管 (L=4500) Pipe 1
13.1 251702806 暖水水管 Pipe 2
14 803604568 线卡 Wires Support 4
15 805000033 螺栓M8×16 Bolt 4 GB/T5783-2000
16 250300125 暖风热水开关(ZG3/8) Switch 1
17 801902707 不锈钢喉箍19-29 STAINLESS STEEL HOSE CLAMP 4
18 250400402 接头 Joint 1 配潍柴
