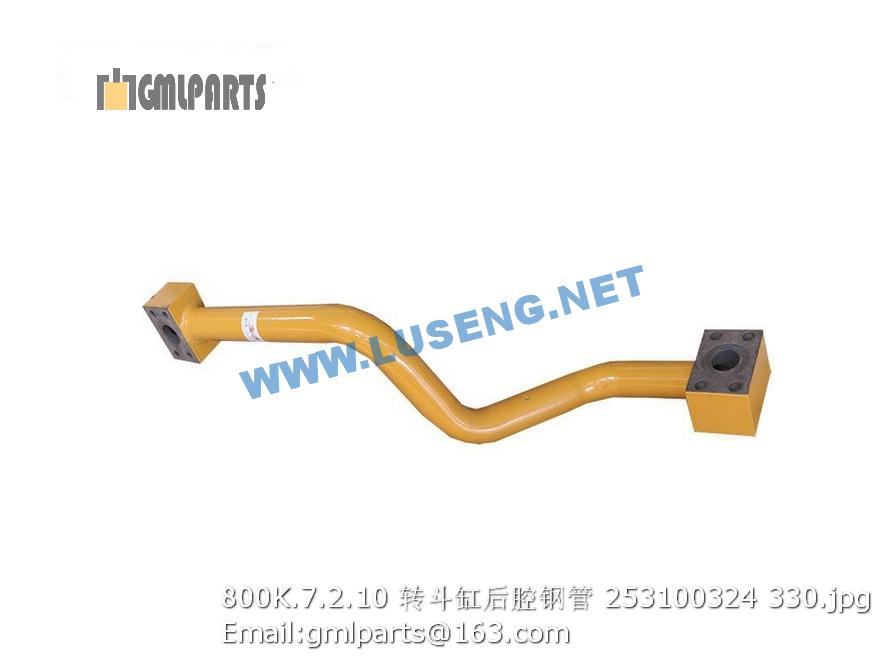

253100324 800K.7.2.10 TUBE XCMG

序号 零件号 版本 中文名称 英文名称 数量 备注 装配备注
1 275100187 锁紧螺母 Nut 1
2 275100174 垫圈 Washer 1
3 275100257 连接法兰组件 Flange 1
4 805000375 螺栓M14×55 Bolt 7 GB/T5783-2000
5 805300033 垫圈 14 WASHER 7 GB/T93-1987
6 805000064 螺栓M12X55 Bolt 2 GB/T5783-2000
7 805300018 垫圈12 washer 12 2 GB/T93-1987
8 803164330 密封圈 CR HMSA10 FB80X100X10 Oil Seal 1
9 803164331 密封圈 CR HMS5 B80X100X10 Oil Seal 1
10 250300322 密封盖 Cover 1
11 800511282 轴承 31313 Bearing 1 GB/T297-1994
12 275100175 轴承套 Sleeve 1
13 250300352 调整垫片 Cushion 1
14 275100182 轴承调整隔套组 Sleeve 1 T=20.1
14 275100184 轴承调整隔套组 Sleeve 1 T=20.4
14 275100185 轴承调整隔套组 Sleeve 1 T=20.7
14 275100186 轴承调整隔套组 Sleeve 1 T=21
15 800511279 轴承 31314 Bearing 1 GB/T 297-94
16 275100167 主动螺旋齿轮(左旋) Gear 1
17 275101683 从动螺旋齿轮(右旋) Gear 1
18 275100158 螺母 Nut 8
19 800511379 轴承 47686/47620A Bearing 2 英制轴承
20 275100161 差速器左壳 Cover 1
21 275100157 半轴齿轮 Gear 2
22 275100154 半轴齿轮垫片 Cushion 2
22 275100155 半轴齿轮垫片 Cushion 2
22 275100156 半轴齿轮垫片 Cushion 2
23 275101723 十字轴 Axis 1
24 275100153 锥齿轮 Gear 4
25 275100150 锥齿轮垫片 Cushion 4
25 275100151 锥齿轮垫片 Cushion 4
25 275100152 锥齿轮垫片 Cushion 4
26 275101684 差速器右壳 Cover 1
27 805238524 螺M16×1.5 Nut 12 GB/T 6185.2-2000
28 275100160 螺栓 Bolt 8
29 275101680 托架 Bracket 1
30 275100164 止推螺栓 Bolt 1
31 275100181 锁紧片 Cushion 1
32 805200156 螺母M27X2 Nut 1 GB/T6173-2000
33 250300353 调整垫片 Cushion 1
34 275101681 主减速器盖 Bracket 2
35 275100228 螺栓 Bolt 4
36 821501023 钢丝 ¢1.6X450 Steel Wire 2 GB/T343-94
37 275100178 锁紧片 Cushion 2
38 805002186 螺栓 M10×1×20 Bolt 2 GB/T32.1-1988
39 275101682 调整螺母 Nut 2
40 250300338 螺栓 Bolt 12
41 275101955 142807Y轴承组件 Bearing 1 英制轴承
1 275101705-1 放气咀 Exhaust Nipple 2 JC-A-4050-04
2 275101705-2 内钳体 Inside Clamp 4 JC-A-4050-02
3 275101705-3 “O”形密封圈24002000 O- Ring 2 ZBJ2202-88
4 275101705-4 “O”形密封圈24001600 O- Ring 1 ZBJ2202-88
5 275101705-5 活塞 Piston 2 JC-A-4050-09
6 275101705-6 矩形密封圈 Rectangle Seal Ring 2 JC-A-4050-07
7 275101705-7 防尘套 Dust Ring 2 JC-A-4050-08
8 275101705-8 卡圈 Clip 2 JC-A-4050-11
9 275101705-9 制动片 Brake Pad 4 JC-A-4050-06
10 275101705-10 外钳体 Outside Clamp 1 JC-A-4050-01
11 275101705-11 螺栓销 Bolt Pin 2 JC-A-4050-12
12 275101705-12 直销 Pin 2
13 275101705-13 放气咀座 Seat 4 JC-A-4050-05
14 275101705-14 橡皮帽 Rubber Cap 4 JC-A-4050-03
15 275101705-15 螺栓M22 Bolt 4 JC-A-4050-10
16 805300058 垫圈 22 Washer 22 4 GB/T93-1987
