Description

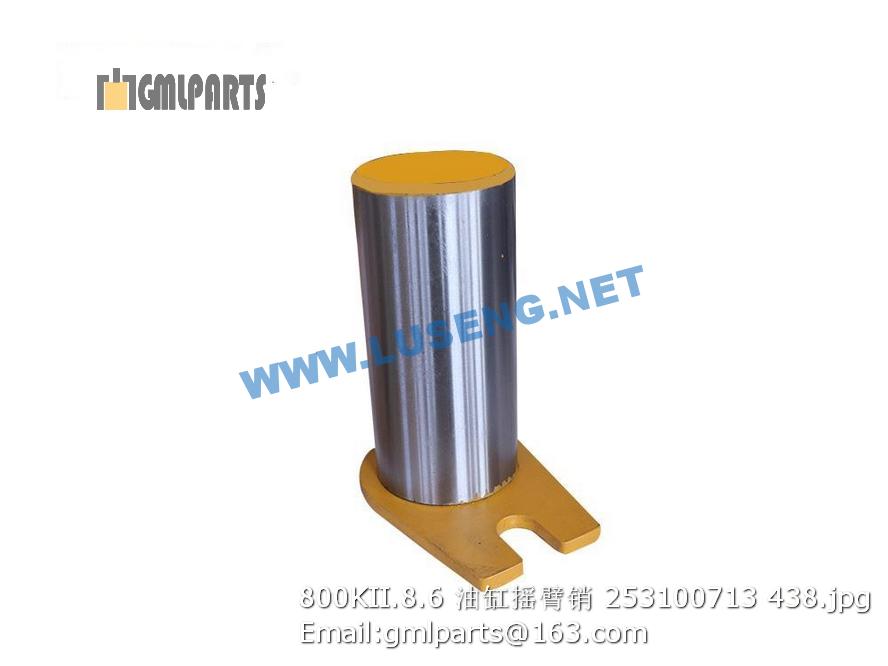

253100713 800KII.8.6 PIN

序号 零件号 版本 中文名称 英文名称 数量 备注 装配备注
1 800302218 轮胎23.5-25 TYRE 4
2 275101787 前桥总成 FRONT AXLE 1 DA1170B(IV)
3 805002116 螺栓M30×2×270 Bolt 16 GB/T5785-2000
4 805201526 螺母M30X2 Nut 16 GB/T889.2-2000
5 805300118 垫圈30 Washer 16 GB/T 97.1-2002
6 252900349 桥挡块 BLOCK 4
7 800302356 轮辋 RIM ASSEMBLY 4 ZL50E.5.1
8 805002117 螺栓M14X1.5X45 Bolt 16 GB5785-2000
9 805201527 螺母M14X1.5 Nut 24 GB/T889.2-2000
10 800340221 前传动轴总成 Front Transmission Shaft 1
11 805000411 螺栓 M16×80 Bolt 4 GB/T5782-2000
12 805200211 螺母 M16 NUT 4 GB/T6182-2010
13 805300013 垫圈16 Washer 4 GB/T 97.1-2002
14 805000028 螺栓M16X50 BOLT 4
15 252109428 垫圈45 Washer 4
16 252109559 传动轴支座 Shaft Bracket 1
17 800340222 中间传动轴总成 Medium Transmission Shaft 1
18 252905028 后桥制动油管 AXLE OIL TUBE 2
19 250400359 螺栓 Bolt 8
20 805300033 垫圈 14 WASHER 8 GB/T93-1987
21 800340223 后传动轴总成 REAR TRANSMISSION SHAFT 1
22 275101788 后桥总成 REAR AXLE 1 DA2170B(IV)
23 803164132 O型密封圈 6×1.8 O-RING 26 GB3452.1-1992
24 252900348 接头 JOINT 8
25 805301410 垫圈14 Washer 8 Q/SC1294-2000
26 252907054 制动钳油管I Brake Oil Tube 4 分体钳
27 251800279 接头体 JOINT BLOCK 4
28 252907056 制动钳油管II Brake Oil Tube 4 分体钳
29 252900346 桥油管 AXLE OIL TUBE 2
30 252900347 三通接头 JOINT BLOCK 2
31 805000033 螺栓M8×16 Bolt 6 GB/T5783-2000
32 805300010 垫圈 8 Washer 6
33 252900771 护板 BACKPLATE 1
34 252900772 护板 BACKPLATE 1
35 803166218 接头 JOINT 2 EMA3/10×1EDCF(J)
1 275101951 轮边减速器总成 Planetary Reductor Assembly 2
2 275101705 盘式制动器总成 Brake Assembly 4
3 275101789 制动盘 Brake Plate 2
4 805300039 垫圈 18 WASHER 32
5 275100194 螺栓 M18×2×50 Bolt 32
6 805300023 垫圈 20 Washer 20 24 GB/T93-1987
7 805000145 螺栓 M20×60 Bolt 24 GB/T5783-2000
8 805300107 组合垫圈24 Combination washer 2
9 275101665 螺塞 M24×1.5 Drain Plug 2
10 805000139 螺栓 M16×1.5×45 Bolt 2
10 805002155 螺栓 M16×1.5×40 Bolt M16×1.5×40 10 GB/T5786-2000
10 805046213 螺栓 M16×1.5×60 Bolt 2
11 805300011 垫圈 16 Washer 14 GB/T 93-1987
12 275101678 主减速器总成 Main Reductor Assy(Front Axle) 1
13 275101790 前桥标牌 Scuctheon 1
14 805500033 铆钉 3×8 4
15 805000714 螺栓 M10×20 Blot 8 GB/T5783-2000
16 805300014 垫圈 10 Washer 8 GB/T93-1987
17 805300017 垫圈10 Washer 8 GB/T97.1-2002
18 250301768 通气管组件 Breather Tube Assy 1
19 275101792 前桥桥壳总成 Front Axle Housing Assy 1
20 805601564 销D10×30 Pin 2 GB119-86
21 275101791 防尘罩 Top cover of brake 2
1 275101695 轮边减速器总成 Planetary Reductor Assy 2
2 275101705 盘式制动器总成 Brake Assembly 4
3 275101789 制动盘 Brake Plate 2
4 805300039 垫圈 18 WASHER 32
5 275100194 螺栓 M18×2×50 Bolt 32
6 805300023 垫圈 20 Washer 20 24 GB/T93-1987
7 805000145 螺栓 M20×60 Bolt 24 GB/T5783-2000
8 805300107 组合垫圈24 Combination washer 2
9 275101665 螺塞 M24×1.5 Drain Plug 2
10 805000138 螺栓 M16×1.5×35 Bolt 10
10 805000139 螺栓 M16×1.5×45 Bolt 2
10 805046213 螺栓 M16×1.5×60 Bolt 2
11 805300011 垫圈 16 Washer 14 GB/T 93-1987
12 275101687 主减速器总成 Main Reductor Assy(Rear Axle) 1
13 275101794 后桥标牌 Scuctheon 1
14 805500033 铆钉 3×8 4
15 250301768 通气管组件 Breather Tube Assy 1
16 275101795 后桥桥壳总成 Rear Axle Housing Assy 1
17 805601564 销D10×30 Pin 2 GB119-86
