Description

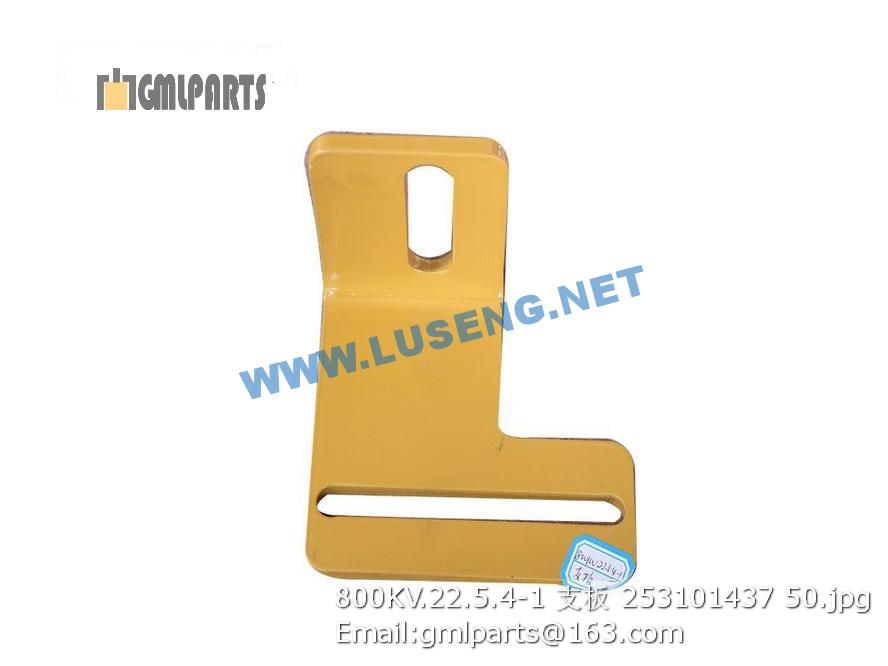

253101437 800KV.22.5.4-1 BRACKET

序号 零件号 版本 中文名称 英文名称 数量 备注 装配备注
1 252101049 右钢管 Tube 1
2 252101318 固定板 Plank 8
3 250200250 U形螺栓 U-Bolt 8
4 805200045 螺母 8 Nut 16 GB/T 6170-2000
5 805300069 垫圈 8 Washer 8 16
6 805300010 垫圈 8 Washer 16
7 803004059 多路阀 Main Valve 1
8 252101051 胶管总成 Hose 2
9 252101050 法兰接头 Joint 2
10 805000062 螺栓 M10×35 Bolt 8 GB/T 5783-2000
11 801100148 O形密封圈40×3.55 O- Ring 2 GB/T 3452.1-1992
12 805300014 垫圈 10 Washer 8 GB/T93-1987
13 801701500 胶管总成 Hose 2
14 252300477 多路阀进油管 Tube 1
15 252100889 胶管总成 Hose 1
16 252101054 胶管总成 Hose 1
17 252101053 胶管总成 Hose 1
18 252101055 左钢管 Tube 1
19 250400425 堵头 Plug 4
20 805301417 垫圈30 Washer 4 Q/SC1294-2000
21 803164724 接头 Joint 4 GE10L9/16UNFOMD
22 805002292 接头 Nut 2
23 252101056 胶管总成 Hose 1
24 252101057 接头 Joint 2
25 805300118 垫圈30 Washer 2 GB/T 97.1-2002
26 252100664 螺母 Nut 2
27 803164975 管夹 Plate 2
28 803004099 先导阀 Pilot Valve 1
1 252904325 软管总成 Hose 1
2 803164243 三通接头 Joint 1
3 252904335 软管总成 Hose 1
4 803176937 接头体（进口） Joint 1
5 252108887 软管总成 Hose 1
6 803171543 接头 Joint 1
7 803004055 单向阀 In-Line Check Valve 1
8 805301416 垫圈27 Washer 1 Q/SC1294-2000
9 252904339 安装块 Block 1
10 252108860 软管总成 Hose 1
11 803164271 法兰组件 Flange 2
12 803007028 液压马达 Hydraulic Motor 1
13 803164636 三通接头 Adapter 1
14 252904343 软管总成 Hose 1
15 803164283 直通接头 Joint 4
16 803004538 溢流阀 Valve 1 DBDS10G10/20/2
17 805001920 螺栓M8X75 Hose 4 GB/T5782-2000
18 805300010 垫圈 8 Washer 4
19 803164279 接头 Joint 1 EL22LOMD
20 252108564 软管总成 Hose 1
21 805000401 螺栓 M10×65 805000401 2 GB/T5782-2000
22 805300017 垫圈10 Washer 2 GB/T97.1-2002
23 805300014 垫圈 10 Washer 4 GB/T93-1987
24 805200048 螺母 M10 Nut 4 GB/T6170-2000
25 803164236 接头 Connector 1
26 803164301 接头 Joint 1
27 805000029 螺栓 M10×40 Bolt M10×40 2 GB/T5783-2000
28 252904347 软管总成 Hose 1
29 803164244 测压接头 Joint 1 VKA3/10L
31 269900177 FPS3/4 分离式法兰 Flange 1
32 803164295 接头 Joint 3
