Description

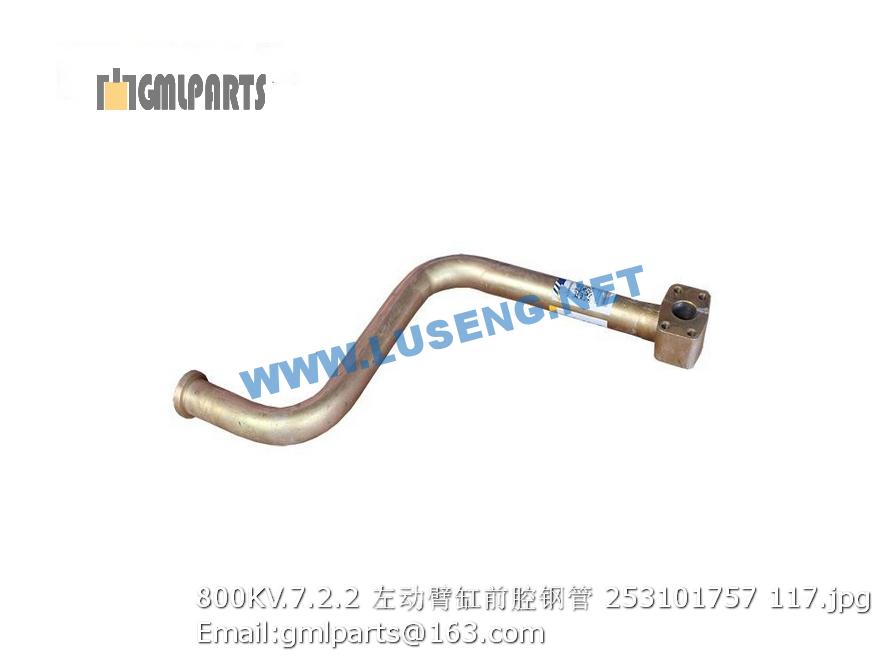

253101757 800KV.7.2.2 TUBE XCMG

序号 零件号 版本 中文名称 英文名称 数量 备注 装配备注
1 252113642 机罩漆前总成 HoodWeldAssy 1
2 805000043 螺栓 M10×30 Bolt 12 GB/T 5783-2000
3 805300014 垫圈 10 Washer 16 GB/T93-1987
4 805300102 垫圈 10 Washer 12 GB/T96.1-2002
5 252802936 降噪材料总成 Sound-absorbingmaterial 1
6 801701502 气弹簧 AirSpring 4 QD19-510×165×400N-AA
7 251806115 右小门 RightDoor 1
8 250900479 徐工标徽 Brand 1
9 805200046 螺母 M5 Nut 3 GB/T6170-2000
10 805300109 垫圈 5 Washer 3 GB/T93-1987
11 805300119 垫圈5 Washer 3 GB/T 97.1-2002
12 253005022 后挡罩 RearHood 1
13 805000713 螺栓 M10×45 Bolt 4 GB/T5783-2000
14 805300017 垫圈10 Washer 4 GB/T97.1-2002
15 805000048 螺栓M12X35 Bolt 12 GB/T5783-2000
16 252111420 左下门 RightDoor 1
17 252111425 右下门 LeftDoor 1
18 252113643 盖板 Plate 1
19 803074424 门锁 Lock 2 NBS504-1
20 251806946 降噪材料挡板 Plate 8
21 805300113 垫圈12 Washer 18 GB/T96.1-2002
22 805300018 垫圈12 washer 12 18 GB/T93-1987
23 805603352 销 Pin 5 GB/T 91-2000
24 802138398 门锁 Lock 4 DS188
25 251806111 左小门 RightDoor 1
26 805000018 螺栓 M8×20) Elbow 8
27 805300010 垫圈 8 Washer 20
28 805300069 垫圈 8 Washer 8 20
29 251806139 扶手座 Sopport 4 GB/T96.1-2002
30 805200045 螺母 8 Nut 12 GB/T 6170-2000
31 805300117 垫圈8 Washer 4 GB/T96.1-2002
32 252803131 后扶手 Handrail 2
33 803074410 拉杆 Bar 2 NBS504-2
34 801902763 车门门密封条 weather strip 1 JT-03D
35 801968857 35装饰条 L=330mm Trim 1 JT-07-02
36 805200053 螺母 M6 Nut M6 13
37 805300029 垫圈 6 Washer 6 8 GB/T97.1-2002
38 805300030 垫圈 6 Washer 6 8 GB/T93-1987
39 251806269 加强板 Reinforcement 2
40 251806323 橡胶套 Rubber 1
41 252907450 挡板 Baffle 5
42 252908926 固定盖板 Plate 1
43 251804825 连杆组件 Bar 1
44 805601611 销轴 Pin 1
