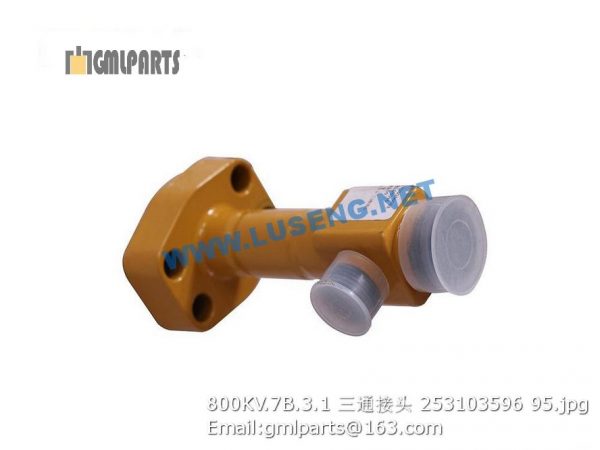

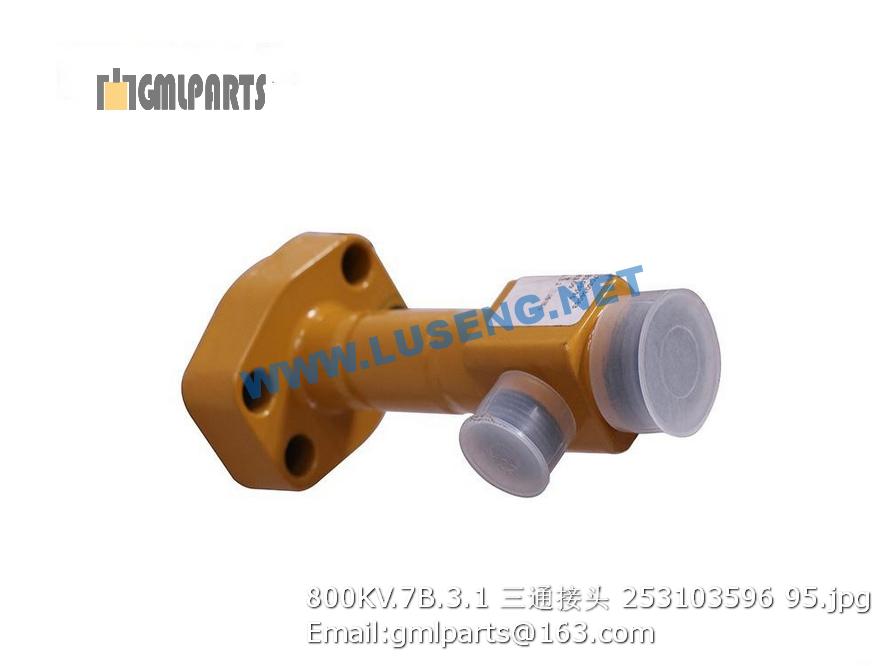

253103596 800KV.7B.3.1 JOINT

,253103596 800KV.7B.3.1 JOINT

Description

253103596 800KV.7B.3.1 JOINT

序号 零件号 版本 中文名称 英文名称 数量 备注 装配备注
1 500K.03.3-01 突缘叉 Joint 2
2 GB/T893.1-1986 孔用弹簧垫圈 47 Circlip 8
3 EQ153 万向节总成 Gimbal 2
4 500K.03.2-03 联接叉 Joint 1
5 500KⅡ.03.2-01 轴管 89×4 Pipe 1
6 JB/T940.1-1995 油杯 M6x1 nipple 1
7 Z50G.5C-05A 花键套 Pipe 1
8 500k.03.3-02A 防尘套 Pipe 1
9 500K.03.3-04A 轴叉 Joint 1
1 GB/T5785-2000 螺栓M12X1.25X55 10.9s Bolt 8
2 GB/T93-87 弹簧垫圈12 Circlip 8
3 T160A 万向节总成 Gimbal 2
4 Z50B.5B-4-1 联接叉 Joint 1
5 500KⅡ.03.3-01 轴管 φ89×4 Pipe 1
6 JB/T7940.1-1995 油杯 M6X1 nipple 1
7 Z50E.7C-2A 防尘套 Pipe 1
8 YL27.7-2A 花键轴 Spline shaft 1
9 Z50B.5B-4-2 联接叉 Joint 1
10 YL27.7-3A 花键套 Pipe 1
1 ZL50E.5.1.1 轮辋体 Rim Base 1
2 ZL50E.5.1-1 锁圈 Lock Ring 1
3 ZL50E.5.1-2 外轮缘 Side Ring 1
1 Z5G(VII).1.4.1 轮辋体 Rim Base 1
2 19.5/2.5-25A-1 锁圈 Lock Ring 1
3 19.5/2.5-25A-3 挡圈 Side Ring 1
4 19.5/2.5-25A-4 座圈 Bead Seat Band 1
5 19.5/2.5-25A-5 止动块 Drive 1
1 252101728 前罩板 FRONT COVER 1
2 805301353 垫圈8 Washer 12 GB/T97.1-2002
3 805000018 螺栓 M8×20) Elbow 16
4 805200045 螺母 8 Nut 8 GB/T 6170-2000
5 805301283 垫圈8 Lock washer 8 GB/T93-1987
6 253000641 胶垫 Rubber pad 2
7 253000640 安装板 Plate 2
8 253000638 右挡泥板 Right Splash Fender 1
9 805000048 螺栓M12X35 Bolt 6 GB/T5783-2000
10 805301285 垫圈12 Washer 20 GB/T93-1987
11 805300020 垫圈12 Washer 20 GB/T97.1-2002
12 252107960 右灯架 Right Lamp Bracket 1
13.1 252101861 前车架 Front Chassis 1 其余机型标配
13.2 252102053 前车架 Front Chassis 1 其余机型三联管路用
13.3 252108127 前车架 Front Chassis 1 其余机型集中润滑用
13.4 252108145 前车架 Front Chassis 1 其余机型三联、集中润滑用
14 269900194 调整垫片 ADJUSTING SHIM 2
15 252100576 动臂-车架销 Pin 2
16 805301322 垫圈16 Washer 5 GB/T96.2-2002
17 805301286 垫圈16 Washer 13 GB/T93-1987
18 805000013 螺栓 M16×35 Bolt 5 GB/T5783-2000
19 269900193 调整垫片 ADJUSTING CUSHION 1 GB/T16674.1-2004
20 252100622 转斗缸-车架销 Shaft Pin 2
21 252107962 左灯架 Left Lamp Protector 1
22 805300017 垫圈10 Washer 8 GB/T97.1-2002
23 805301284 垫圈10 Lock washer 8 GB/T93-1987
24 805000062 螺栓 M10×35 Bolt 8 GB/T 5783-2000
25 252102166 左挡泥板 Left Splash Fender 1
26 252100574 动臂缸-车架销 PIN 2
27 251400276 后转向销 Rear Steering Pin 2
28 251500117 隔套 SPACER 1
29 803164083 密封圈B100×125×12 SEAL RING 2
30 805000410 螺栓M16 x 55 Bolt 8 GB/T5782-2000
31 250400148 轴承盖 BEARING COVER 1
32 251500116 调整垫片 ADJUSTING SHIM 1
33 800500278 轴承32217 BEARING 4
34 250400147 下盖 LOWER COVER 1
35 805300060 垫圈 18 805300060 4 GB/T97.1-2002
36 805002103 螺栓M18×1.5×65 Bolt 4 GB/T5785-2000
37 251400419 上铰接销 UPPER ARTICULATION PIN 1
38 251400266 轴套 SHAFT SLEEVE 1
39 805000281 螺栓M20×40 Bolt 5 GB/T5783-2000
40 805301287 垫圈20 Washer 5
41 250400150 垫圈 WASHER 1
42 252100484 下铰接销 LOWER ARTICULATION PIN 1
43 803164082 密封圈B85×120×12 SEAL RING 2 GB9877.1-1988
44 805000573 螺栓M12×100 BOLT 12 GB/T5782-2000
45 252100482 下销上法兰 UPPER FLANGE 1
46 252100483 下销下法兰 LOWER FLANGE 1
47 251400422 垫圈 SPACER 1
