Description

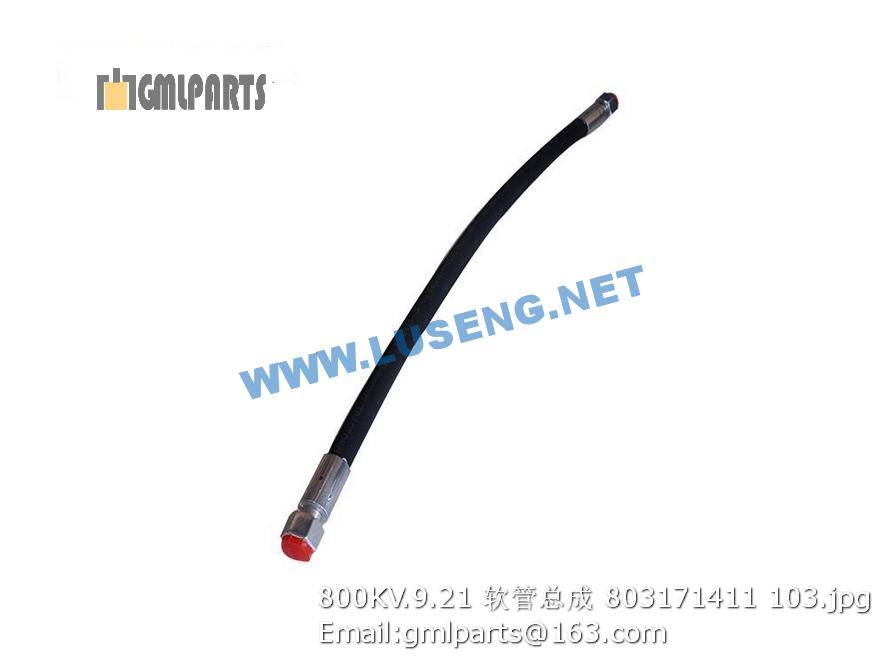

803171411 800KV.9.21 hose

序号 零件号 版本 中文名称 英文名称 数量 备注 装配备注
1 803044352 活塞杆 Piston Rod 1
2 805002855 螺栓 M16×1.5×55 Bolt 11 GB5785-86
3 805300011 垫圈 16 Washer 12 GB/T 93-1987
4 803195350 Fc防尘圈80 Dust Ring 1 Fc(80*8.5)
5 803195351 U型圈 80*95*11.4 U-Ring 1 BS8095P5008
6 803195354 O型圈 160X3.1 O–ring 1 GB 1235-76
7 803195352 斯特封d80 Rod Real 1 S-55013
8 803176194 O形圈 160X5.7 O-ring 1 GB 1235-76
9 803195355 挡圈 A160*2 Ring 1 GB 1235-76
10 803044353 导向套 Bushing 1
11 803044354 支承环80*85*19.8 Support Ring 2
12 803044355 导向带80*85*10 Bush Belt 1
13 803044356 缸体 Cylinder 1
14 803164050 O型圈 85X3.1 O-ring 1 GB 1235-76属于密封包
15 803044357 活塞 Piston 1
16 803195353 格莱圈D160 Grameen Circle 1 S-55044
17 803044358 支承环 Support Ring 2
18 805105343 螺钉 M12*45 Bolt 1 GB/T 79-2007
19 803044359 衬套 Bush 1
20 805041873 螺栓 M16×1.5×25 Bolt 1 GB 5785-86
860120302 动臂缸密封件500K/50G/600K/60G(统型)(备件) Boom Cylinder Seal 1
1 252102004 胶管总成 Hose 1
2 803004055 单向阀 In-Line Check Valve 1
3 252100863 接头 Joint 1
4 805301416 垫圈27 Washer 1 Q/SC1294-2000
6 803164271 法兰组件 Flange 2
7 805000043 螺栓 M10×30 Bolt 10 GB/T 5783-2000
8 805300014 垫圈 10 Washer 15 GB/T93-1987
11 252100866 回油块 Block 1
12 803166449 堵头 Plug 1
13 805000090 螺栓 M12×55 805000090 4 GB/T5782-2000
14 801100148 O形密封圈40×3.55 O- Ring 2 GB/T 3452.1-1992
16 805000403 螺栓M12X110 Bolt 3 GB/T5782-2000
17 269900182 法兰 Split Flange 1
18 803004038-101521 流量放大阀 Flux Valve 1 型号　Model 全系列
19 801902712 喉箍 B33-57 Hose 2
20 252100655 低压输油软管 Hose 1
21 252100641 吸油钢管 Tube 1
22 805002288 O形圈 O- Ring 1
23 252100360 分离式法兰 Split Flange 1 Z5G.7.2-3
24 805000716 螺栓M12X30 Bolt 8 GB/T5783-2000
25 805300018 垫圈12 washer 12 19 GB/T93-1987
26 803164287 O型密封圈 32.92×3.53 O-ring 1
27 803164232 接头 connector 2
28 250700110 高压软管总成 Hose 1
29 803004308-101512 右转向油缸 Cylinder 1 Z5GM(IV)TH
31 805002281 高压软管总成 Hose 4
32 252100869 连接块 Connector 1
33 252109437 胶管总成 Hose 1
34 803164968 高压软管总成 Hose 1
35 252100867 接头块 Block 1
36 801100068 O形圈 32.5×3.55 O- Ring 1 GB/T3452.1-1992
37 805000076 螺栓M10X70 Bolt 4 GB/T5782-2000
38 803004309-101512 左转向油缸 Cylinder 1 Z5GM(IV)TH
39 252100847 密封垫 Seal packing 1
40 803004079 齿轮泵 Gear Pump 1
42 805002233 螺柱M12X35 Bolt 4 Q/SC1294-2000
43 803164234 法兰组件 FLANGE 1 M1M1HK-16
44 805200049 螺母 M12 Nut 7 GB/T6170-2000
45 803164244 测压接头 Joint 1 VKA3/10L
46 803701687 垫圈16 Washer 2 JB1002-77
47 252102655 螺塞 Plug 2
48 252107857 法兰块 Split Flange 1
49 805000059 螺栓M10X60 Bolt 4 GB/T5782-2000
50 803164236 接头 Connector 2
51 252107855 胶管总成 Hose 1
52 252109436 胶管总成 hose 1
53 803164290 接头 Connector 1 LH18L
