Description

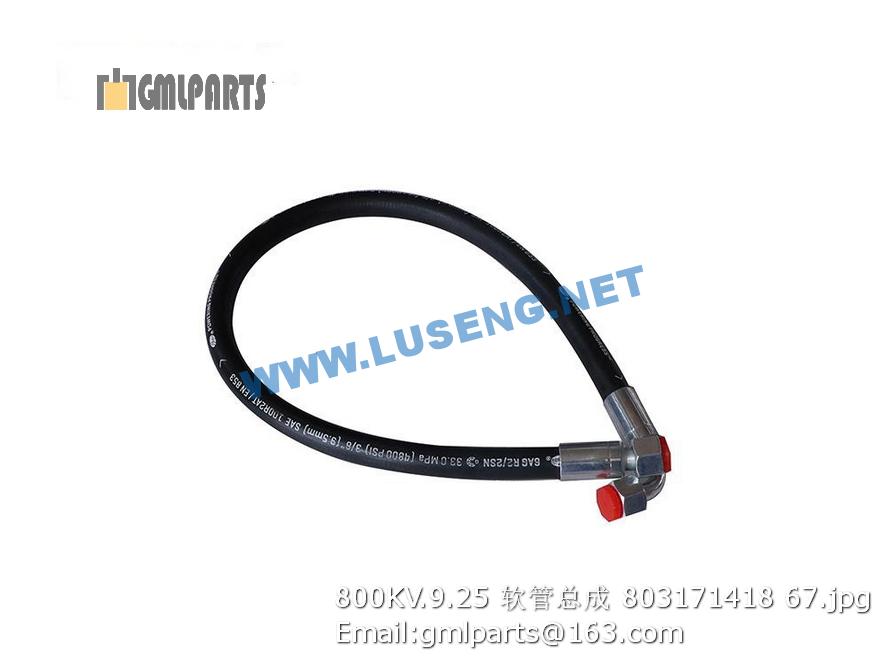

803171418 800KV.9.25 hose

序号 零件号 版本 中文名称 英文名称 数量 备注 装配备注
1 252102004 胶管总成 Hose 1
2 803004055 单向阀 In-Line Check Valve 1
3 252100863 接头 Joint 1
4 805301416 垫圈27 Washer 1 Q/SC1294-2000
6 803164271 法兰组件 Flange 2
7 805000043 螺栓 M10×30 Bolt 2 GB/T 5783-2000
8 805300014 垫圈 10 Washer 7 GB/T93-1987
11 252101217 接头块 Block 1
12 803166449 堵头 Plug 1
13 805000090 螺栓 M12×55 805000090 4 GB/T5782-2000
14 801100148 O形密封圈40×3.55 O- Ring 1 GB/T 3452.1-1992
16 805000403 螺栓M12X110 Bolt 3 GB/T5782-2000
17 803198806 法兰组件 Split Flange 1
18 803004038-101521 流量放大阀 Flux Valve 1 型号　Model 全系列
19 801902714 不锈钢吼箍 51-70 Clump 2 QC/T619-1999
20 252108551 胶管 Hose 1
21 252108552 吸油钢管 Tube 1
22 805002288 O形圈 O- Ring 1
23 252102655 螺塞 Plug 2
24 805000716 螺栓M12X30 Bolt 8 GB/T5783-2000
25 805300018 垫圈12 washer 12 19 GB/T93-1987
26 801100180 O形密封圈47.5X3.55 O- Ring 1 GB/T3452.1-1992
27 803164232 接头 connector 4
28 250700110 高压软管总成 Hose 1
29 803004308-101512 右转向油缸 Cylinder 1 Z5GM(IV)TH
31 805002281 高压软管总成 Hose 4
32 252100869 连接块 Connector 1
33 252109437 胶管总成 Hose 1
34 803164968 高压软管总成 Hose 1
35 252100867 接头块 Block 1
36 801100068 O形圈 32.5×3.55 O- Ring 1 GB/T3452.1-1992
37 805000076 螺栓M10X70 Bolt 4 GB/T5782-2000
38 803004309-101512 左转向油缸 Cylinder 1 Z5GM(IV)TH
39 252100847 密封垫 Seal packing 1
40 803007075 双联泵 Pump 1
42 805002233 螺柱M12X35 Bolt 4 Q/SC1294-2000
43 803164234 法兰组件 FLANGE 1 M1M1HK-16
44 805200049 螺母 M12 Nut 4 GB/T6170-2000
45 803164287 O型密封圈 32.92×3.53 O-ring 2
46 805300017 垫圈10 Washer 2 GB/T97.1-2002
47 252109436 胶管总成 hose 1
48 803164290 接头 Connector 1 LH18L
1 803164236 接头 Connector 9
2 803164245 接头 Joint 4
3 252100934 胶管总成 hose 1
4 803164971 胶管总成 Limit Valve 1
5 252100500 限位杆支座 Plank 2
6 805200069 螺母 M12 Nut 4 GB/T 6172.1-2000
7 252100501 限位杆 Limited rod 2
8 803004042-101521 限位阀(860110711,101521) Limit Valve 2 型号　Model 全系列
9 805300017 垫圈10 Washer 14 GB/T97.1-2002
10 805300014 垫圈 10 Washer 14 GB/T93-1987
11 805000100 螺栓 M10×55 Bolt 6 GB/T 5782-2000
12 803164239 接头 Joint 2
13 803164246 接头 Joint 2
14 252100894 胶管总成 Hose 1
15 803164243 三通接头 Joint 1
16 803164969 胶管总成 Hose 1
17 252101269 胶管总成 Joint 1
18 803004058 溢流阀 Hose 1
19 803164250 接头 Joint 2
20 805300010 垫圈 8 Washer 4
21 805001920 螺栓M8X75 Hose 4 GB/T5782-2000
22 801100120 O形圈 25×3.55 O-ring 1
24 803166449 堵头 Plug 1
25 252101040 接头块 Join Block 1
26 805000137 螺栓M8X40 Bolt 1 GB/T5783-2000
27 252101036 胶管总成 Hose 1
28 252101008 胶管总成 Hose 1
29 252101007 胶管总成 Hose 1
30 803164970 胶管总成 Hose 1
31.1 803004045-101516 压力选择阀 Press Choose Valve 1 型号　Model 全系列
31.2 803004045-101521 压力选择阀 Press Choose Valve 1 型号　Model 全系列
32 803004077 单向阀 Valve 1
33 252101979 胶管总成 Hose 2
34 252100891 胶管总成 Hose 1
35 803201514 接头 Joint 4
36 250100112 转向器 Washer 1
37 805000401 螺栓 M10×65 805000401 4 GB/T5782-2000
38 803164237 接头 Joint 1
39 805002176 螺栓 M10×65 Limit Rod 8 GB/T 21-1976
