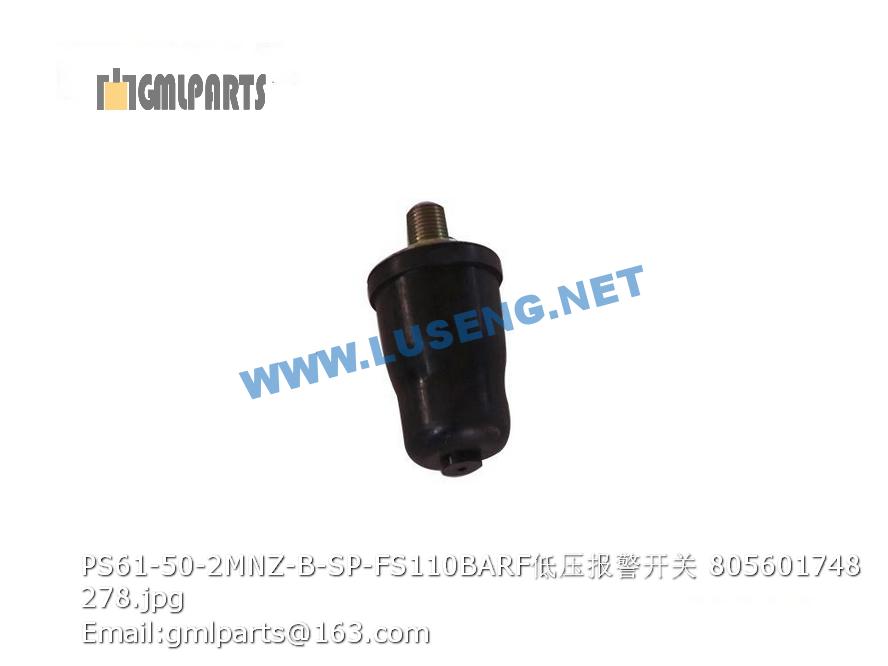

805601748 PS61-50-2MNZ-B-SP-FS110BARF SWITCH XCMG

,805601748 PS61-50-2MNZ-B-SP-FS110BARF SWITCH XCMG

Description

805601748 PS61-50-2MNZ-B-SP-FS110BARF SWITCH XCMG

序号 零件号 版本 中文名称 英文名称 数量 备注 装配备注
1 228300708 壳体1 Carapace 1 1
2 228300709 壳体2 Carapace 2 1
3 228300710 壳体3 Carapace 3 1
4 228300711 壳体4 Carapace 4 1
5 228300712 防尘套 Dustproof sheath 1
6 805101829 螺钉M4X15 Bolt 15 GB/T819.1-2000
7 802101254 方向盘 Steering wheel 1
8 803164464 转向器总成 Redirector 1
9 805100409 螺钉M4X10 Bolt 10 GB/T818-2000
10 228300713 骨架焊接1 Welding mework1 1
11 228300714 保险丝盖板 Cover 1
12 805002024 螺栓M10X40 Bolt 4 GB/T5783-2000
13 805301373 垫圈10(达克罗) Washer 4
14 805000089 螺栓 M8X35 Bolt 8 GB/T 5783-2000
15 805200045 螺母 8 Nut 8 GB/T 6170-2000
16 805301384 垫圈 8(达克罗) Washer 8
17 228300732 调节手柄 Control handle 1
18 228300731 限位支座 Limiting bracket 1
19 228300730 锁紧支座 Locking bracket 1
20 228300729 连接板 Link plank 1
21 228300716 骨架焊接2 Frame welding 1
1 803604696 电瓶线 Battery wire 1
2 803604695 电瓶线 Battery wire 1
3 803604716 电瓶线 Battery wire 1
4 803604713 电瓶线 Battery wire 1
5 803604706 电瓶线 Battery Wire 1
1 805200053 螺母 M6 Nut M6 2
2 805300029 垫圈 6 Washer 6 6 GB/T97.1-2002
3 805000126 螺栓M6×30 Bolt 2 GB/T5783-2000
4 805300030 垫圈 6 Washer 6 0 GB/T93-1987
5 803608347 电源开关钥匙 Switch key 1
6 803668840 电源开关 Power switch 1
7 803610858 20 起动继电器 24V Relay 24V 1
8 805100091 21 螺栓 M6×12 Screw M6×12 4 GB/T5783-2000
9 228300879 14 橡胶盖板 Rubber board 1
10 803502549 9 蓄电池 Battery 2
11 225700905 蓄电池固定螺栓 Fixed screw 2
12 805300010 垫圈 8 Washer 2
13 805200045 螺母 8 Nut 2 GB/T 6170-2000
14 228700419 10 电瓶压板 Battery bat 1
15 228700421 12 橡胶套 Rubber coat 1
16 226802273 继电器支板 Ralay board 1
17 803604770 19 圆形电瓶正极护套-50 Circularly jacket of anode 2
18 803604771 18 圆形电瓶负极护套-50 Circularly jacket of cathode 2
