Description

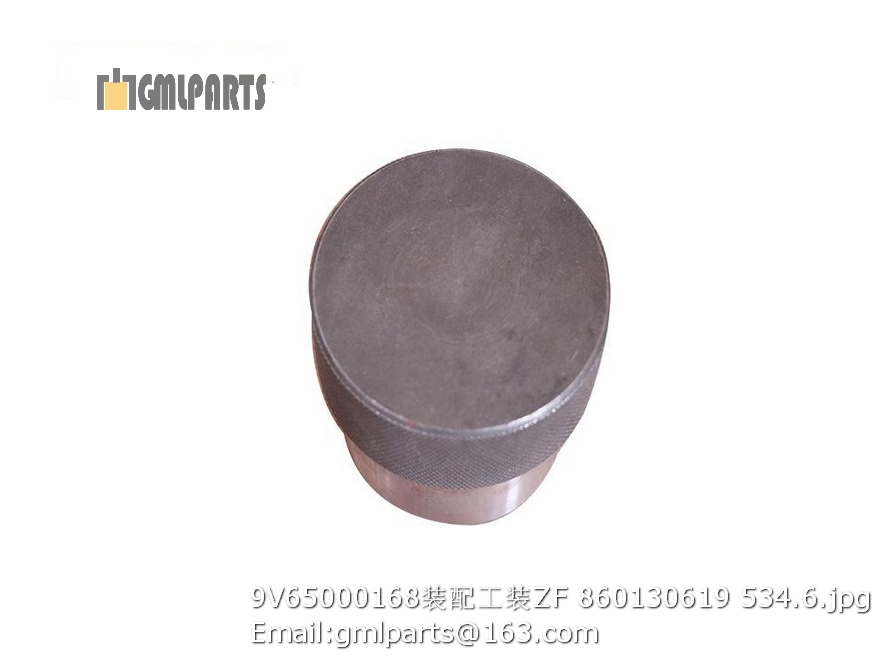

860130619 9V65000168 instrument zf

序号 零件号 版本 中文名称 英文名称 数量 备注 装配备注
1 252101728 前罩板 FRONT COVER 1
2 805300069 垫圈 8 Washer 8 4
3 805004755 螺栓 M8×16 Bolt 4 GB/T16674.1-2004
4 252114838 前车架 FRONT CHASSIS 1 GB/T16674.1-2004
5 269900194 调整垫片 ADJUSTING SHIM 6
6 252909402 动臂-车架销 PIN 2
7 805048032 螺栓 M16×25(达克罗) BOLT 7
8 269900193 调整垫片 ADJUSTING CUSHION 8 GB/T16674.1-2004
9 252900387 翻斗缸-车架销 SHAFT PIN 1
10.1 252102685 动臂缸-车架销 PIN 2
10.2 252100574 动臂缸-车架销 PIN 2
11 253102301 垫片 SHIM 2
12 252112982 转向销 PIN 2
13 251500117 隔套 SPACER 1
14 803164083 密封圈B100×125×12 SEAL RING 2
15 805048036 螺栓螺栓 M16×55 BOLT 8
16 250400148 轴承盖 BEARING COVER 1
17 251500116 调整垫片 ADJUSTING SHIM 6
18 800500278 轴承32217 BEARING 4
19 250400147 下盖 LOWER COVER 1
20 805300039 垫圈 18 WASHER 4
21 805048804 螺栓 M18×1.5×65 BOLT 4
22 251400419 上铰接销 UPPER ARTICULATION PIN 1
23 251400422 垫圈 SPACER 1
24 251400266 轴套 SHAFT SLEEVE 1
25 805046588 螺栓M20×40 BOLT 5 GB/T5783-2000
26 805300023 垫圈 20 Washer 20 5 GB/T93-1987
27 250400150 垫圈 WASHER 1
28 252100484 下铰接销 LOWER ARTICULATION PIN 1
29 803164082 密封圈B85×120×12 SEAL RING 2 GB9877.1-1988
30 805000573 螺栓M12×100 BOLT 12 GB/T5782-2000
31 252100482 下销上法兰 UPPER FLANGE 1
32 252100343 调整垫片 ADJUSTING SHIM 6
33 252100483 下销下法兰 LOWER FLANGE 1
34 252909761 挡板 Ban 2
35 805047708 螺栓 M16×30 Bolt 4 GB/T16674.1-2004
36 252607915 灯总成 Lamp Assembly 2
