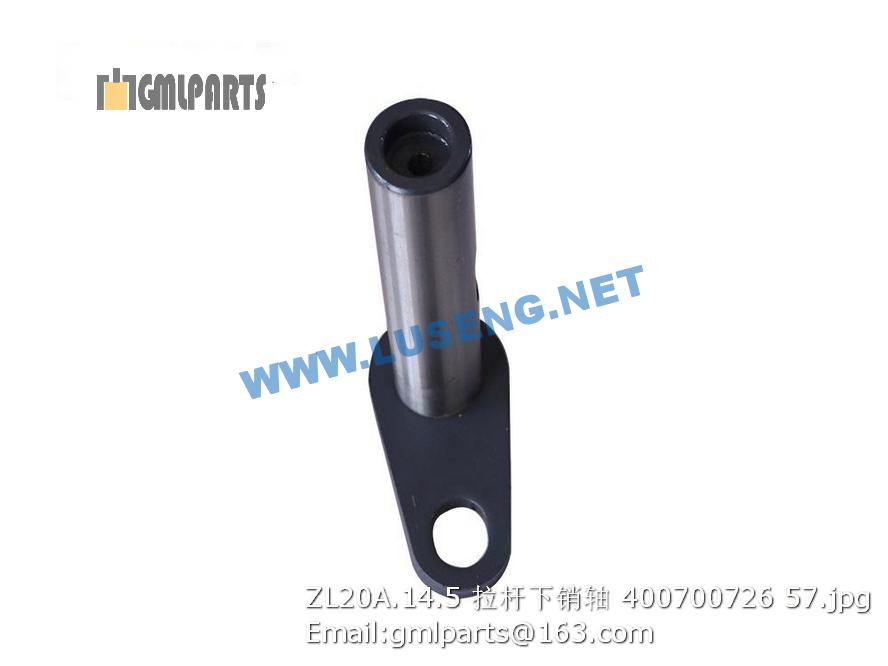

400700726 ZL20A.14.5 PIN XCMG

序号 零件号 版本 中文名称 英文名称 数量 备注 装配备注
1 800101561 水箱 water tank 1
2 230502641 橡胶垫300X200X5 Rubber block 2
3 230503087 洒水管 Pipe 2
4 801902705 喉箍 Clamp 24
5 800702569 水管Φ12×3030 Front hose 1
6 230500919 橡胶垫3 Rubber block 2
7 805000727 螺栓M10X25 Bolt 8 GB/T5783-2000
8 805301373 垫圈10(达克罗) Washer 8
9 230503280 水箱压板 Board 4
10 801902579 护套φ18（800mm） bolt 3
11 800702570 水管Φ12×5500 Front hose 1
12 800702249 水管φ12×530 Hose 1
13 225701606 水泵 water punp 2
14 805002055 螺栓M6×15 Bolt 14 GB/T5783-2000
15 805300030 垫圈 6 Washer 6 22 GB/T93-1987
16 805300029 垫圈 6 Washer 6 14 GB/T97.1-2002
17 230503090 洒水管φ13X250 Hose 2
18 230502947 出水接头 Joint 2
19 230503086 水管Φ13X1000 Hose 1
20 230503083 水阀出水接头 Joint 2
21 800752572 电磁阀（24V) Electromagnetic valve 2
22 805300010 垫圈 8 Washer 6
23 805000018 螺栓 M8×20) Elbow 6
24 230503089 水管φ13X300 Hose 1
25 805300024 垫圈14 Washer 4
26 230500912 水阀支架 Bracket 2
27 230503092 直角接头 Joint 2
28 230502931 支板1 bracket 1
29 800702248 水管φ12×180 Hose 1
30 805300069 垫圈 8 Washer 8 6
31 230503458 水滤支架 Bracket 1
32 227302627 水滤器 Water filter 1
33 800702224 水滤出水接头 jiont 1
34 230500915 三通接头 Tie-in 1
35 805000432 螺栓 M6×45 Bolt 2
36 805200053 螺母 M6 Nut M6 2
37 230502176 支板4 Board 1
38 230502724 接头 Tie-in 1
39 800702251 水管 Pipe 1
40 230503084 接头 joint 1
41 800702582 黄铜球阀1/2 Vale 2
42 230200729 直角接头 joint 1
43 230503091 水管φ13X300 hose 1
44 230500916 管夹 Clamp 4
45 230502723 上管夹 Clamp 4
46 230100407 压板 Pressing plate 4
48 230502174 洒水管进水接头 Tie-in 2
49 230100405 洒水管塞 Water sprinkling pipe plug 2
50 800752560 喷头 Nozzle 14
51 230502713 液位计 Level gauge 1
1 805301374 垫圈 12(达克罗) Bolt 4
2 805200098 螺母 M12 Nut 4 GB/T889.1-2000
3 805000029 螺栓 M10×40 Bolt M10×40 56 GB/T5783-2000
4 805301373 垫圈10(达克罗) Washer 24
5 805000727 螺栓M10X25 Bolt 8 GB/T5783-2000
6 805000047 螺栓 M10×50 Bolt 8 GB/T 5783-2000
7 ▲230504102-01 刮泥板架 Scraper Plate 4 L=2130
7 ▲230201736-01 刮泥板架 Scraper Plate 4 L=1900
8 ▲230201736-02 刮板 Scraper 4 L=1900
8 ▲230504102-02 刮板 Scraper 4 L=2130
9 230201930 安装块 Joint Board 4
10 230201926 右上支板 Right Top Support Plate 4
11 230201931 拉簧 Spring 8
12 805000403 螺栓M12X110 Bolt 8 GB/T5782-2000
13 230201927 右下支板 Right Bottom Support Plate 4
14 805200080 螺母M10 Nut 48
15 805200048 螺母 M10 Nut 8 GB/T6170-2000
16 805300017 垫圈10 Washer 40 GB/T97.1-2002
17 230201928 左上支板 Left Top Support Plate 4
18 230201929 左下支板 Left Bottom Support Plate 4
