Description

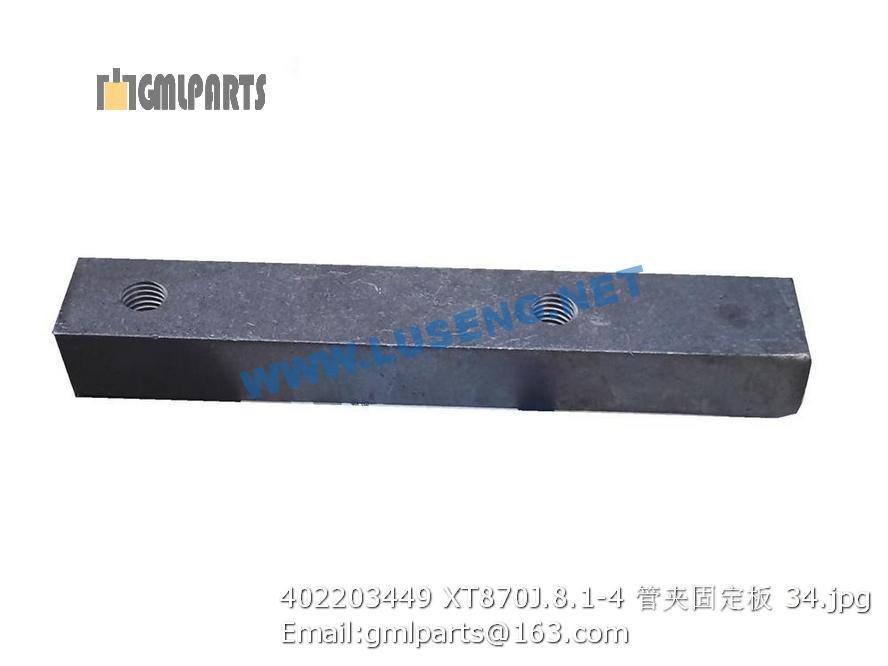

402203449 XT870J.8.1-4 HOSE CLAMP PLATE

序号 零件号 版本 中文名称 英文名称 数量 备注 装配备注
1 805100348 螺钉 M16 Bolt 4 GB/T825-1988
2 252303155 机罩焊接总成 HOOD WELD ASSY 1
3 805048006 螺栓 M10×30 Bolt 12 GB/T16674.1-2004
4 252907365 降噪材料总成 Sound-absorbing material 1
5 252907363 盖板 Plate 1
6 251806100 右门 RightDoor 1
7 252111425 右下门 LeftDoor 1
8 805048017 螺栓M12×3510.9(达克罗) Bolt 22 GB/T16674.1-2004
9 805603352 销 Pin 4 GB/T 91-2000
10 803074410 拉杆 Bar 2 NBS504-2
11 252907153 左下门 Door 1
12 251806089 左门 LeftDoor 1
13 803074424 门锁 Lock 2 NBS504-1
14 805135720 螺母 M6(达克罗) Nut 13 GB/T6177.1-2000
15 801902763 车门门密封条 weather strip 1 JT-03D
16 801701502 气弹簧 AirSpring 4 QD19-510×165×400N-AA
17 801968857 35装饰条 L=330mm Trim 1 JT-07-02
18 251806111 左小门 RightDoor 1
19 802138398 门锁 Lock 4 DS188
20 251806115 右小门 RightDoor 1
21 251806127 后扶手 Handrail 2
22 251806139 扶手座 Sopport 4 GB/T96.1-2002
23 805238400 螺母 M8(达克罗) Nut 20 GB/T6177.1-2000
24 805048009 螺栓M10×45 Bolt 4 GB/T16674.1-2004
25 252907194 后挡罩 Rear Hood 1
26 250900479 徐工标徽 Brand 1
27 805300119 垫圈5 Washer 3 GB/T 97.1-2002
28 805300109 垫圈 5 Washer 3 GB/T93-1987
29 805200046 螺母 M5 Nut 3 GB/T6170-2000
30 805004756 螺栓M8×20 Bolt 8 GB/T16674.1-2004
31 805004699 螺栓M12×30 Bolt 4 GB/T16674.1-2004
32 251806323 橡胶套 Rubber 1
33 805000057 螺栓 M6×60 Bolt 4
34 252907450 挡板 Baffle 4
35 251806269 加强板 Reinforcement 2
1 800787655 水阀开关(反向) XRD3/8-2 1
2 252300421 暖水胶管 Water Pipe 1
3 801968904 喉箍 B14-27 CLAMP 4 QC/T619-1999
4 250200223 接头 Joint 1
5 252300420 暖水胶管 Water Pipe 1
6 253000546 胶垫 cushion 1 空调带
7 801902710 不锈钢喉箍 32-44 Clamp 2
8 805004756 螺栓M8×20 Bolt 4 GB/T16674.1-2004
9 805004709 螺栓 M6×16 Bolt 2 GB/T16674.1-2004
10 252903987 垫块 Plank 4
11 800511391 保温胶管=1600 Pipe 2 空调带
12 801902714 不锈钢吼箍 51-70 Clump 8 QC/T619-1999
13 805048018 螺栓M12×40 bolt 4 GB/T16674.1-2004
14 803544429 空调总成 Air conditioning 1 XGKT460N-29-3III
15 803604568 线卡 Wires Support 10
16 805000309 螺栓M10×140 BOLT 1 GB/T5782-2000
17 805048854 螺栓M14x40 BOLT 1 GB/T5783-2000
18 252300412 调节杆 Pole 1
19 252300413 固定块 Fixing Block 1
20 805204006 螺母 M12(达克罗) Nut 2 GB/T6177.1-2000
21 252300411 调节块 Plank 1
22 805048012 螺栓M10x70 BOLT 1 GB/T16674.1-2004
23 252300414 套 Sleeve 2
24 253006234 空调外机护板 Cover 1
