Description

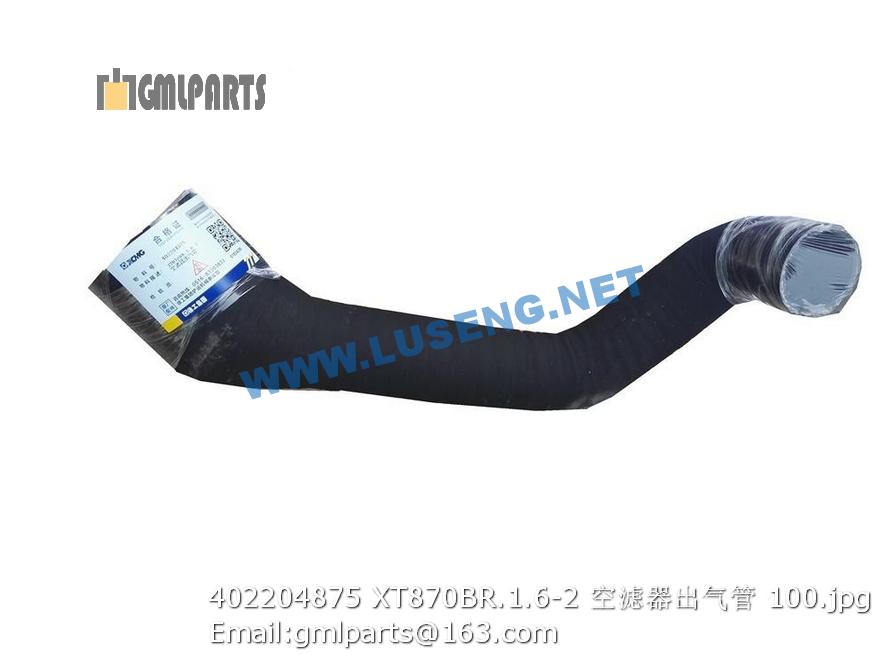

402204875 XT870BR.1.6-2 AIR EXHAUST PIPE

序号 零件号 版本 中文名称 英文名称 数量 备注 装配备注
1 275300108 支撑轴联结螺栓 Bolt 32
2 805300058 垫圈 22 Washer 22 32 GB/T93-1987
3 275300156 支撑轴总成 Spindle 2
4 275300205 O形密封圈 O Ring 2
5 252101824 前桥壳体 Front Housing 1
1 253004178 右挡泥板 Right Fender 1
2 805000716 螺栓M12X30 Bolt 24 GB/T5783-2000
3 805300018 垫圈12 washer 12 54 GB/T93-1987
4 805300020 垫圈12 Washer 50 GB/T97.1-2002
5 805000043 螺栓 M10×30 Bolt 8 GB/T 5783-2000
6 805300014 垫圈 10 Washer 24 GB/T93-1987
7 805300017 垫圈10 Washer 8 GB/T97.1-2002
8 252101013 右灯架 Right Lamp Protector 1
9 805000045 螺栓M12X40 Bolt 38 GB/T 5783-2000
10 253002611 前护栏 Front Armrest 2
11 805300113 垫圈12 Washer 12 GB/T96.1-2002
12 253002639 右后护栏 Right Rear Armrest 1
13 252907868 右围板焊接件 1
14 252400188 胶套 2 ZL50E.6.3-1
15 252907256 支架总成 1
16 252907267 盖板 1
17 805200049 螺母 M12 Nut 3 GB/T6170-2000
18 253002647 右爬梯支架 Right Ladder Support 1
19 252907229 左前护照 1
20 252907230 左后护罩 2
21 252907865 左围板焊接件 1
22 253002614 左后护栏 Left Rear Armrest 1
23 252907859 爬梯焊接件 LADDER 2
24 253000649 踏板 Footplate 2
25 253004055 橡胶板 Rubber plate 4
26 805200048 螺母 M10 Nut 16 GB/T6170-2000
27 253000646 压板 plate 8
28 805000713 螺栓 M10×45 Bolt 16 GB/T5783-2000
29 253004174 左挡泥板 Left Fender 1
30 803164974 左灯架 Left Lamp Protector 1
31 805300119 垫圈5 Washer 4 GB/T 97.1-2002
32 805002053 螺栓M5X15 Bolt 1 GB/T5783-2000
1 253004679 前罩板总成 Front Cover 1
2 805300017 垫圈10 Washer 4 GB/T97.1-2002
3 805300014 垫圈 10 Washer 4 GB/T93-1987
4 805000043 螺栓 M10×30 Bolt 4 GB/T 5783-2000
5 253004672 前车架 Front Chassis 1
6 257100147 前车架润滑管路 Tube 1
7 269900194 调整垫片 ADJUSTING SHIM 14
8 253004677 翻斗缸-前车架销 Pin 1
9 805300111 垫圈 16 Washer 11 GB/T96.1-2002
10 805300011 垫圈 16 Washer 25 GB/T 93-1987
11 805000022 螺栓M16X25 Bolt 7 GB/T5783-2000
12 253004673 动臂-前车架销 Pin 2
13 805000051 螺栓 M16×40 Bolt 4 GB/T5783-2000
14 253000687 传动轴支座 1
15 253004675 动臂缸-前车架销 Pin 2
16 253006164 转向销 Pin 2
17 805000281 螺栓M20×40 Bolt 1 GB/T5783-2000
18 805300023 垫圈 20 Washer 20 1 GB/T93-1987
19 250400150 垫圈 WASHER 1
20 253000418 上铰接销 Pin 1
21 803107802 密封圈B90×110×12D Seal Ring 2 GB9877.1-88
22 800511236 关节轴承GE90ES Bearing 1 GB304.5-81
23 253000599 轴承保护架 Protecting Bracket 2
24 801100339 油杯 M10×1 801100339 1 JB/T7940.2-1995
25 803164083 密封圈B100×125×12 SEAL RING 2
26 251400267 调整垫片 Adjusting washer 2
27 251400313 调整垫片 Adjusting washer 2
28 251400314 调整垫片 Adjusting washer 2
29 253000598 上轴承盖 Upper Bearing Cap 1
30 805000030 螺栓 M16×110 Bolt 8 GB/T5782-2000
31 800500278 轴承32217 BEARING 2
32 253000366 下轴承盖 Bearing Cover 1
33 253000365 下衬套 Lower Shaft Bushing 1
34 253002653 下销固定板 Fixing Plate 1
35 252900351 调整垫片 Adjusting washer 2
36 805000026 螺栓 M16×45 Bolt 6 GB/T 5783-2000
37 805300039 垫圈 18 WASHER 4
38 805002103 螺栓M18×1.5×65 Bolt 4 GB/T5785-2000
39 253000367 下铰接销 Pin 1
40 252900355 上衬套 Upper Shaft Bushing 1
41 801100336 黄油嘴M10X1 Grease Nipple 1 JB/T7940.1-1995
42 803163960 接头体6 Pipe Connection 2 GB/T5625.2-2008
43 253002931 下铰接销油管 Oil Tube 1
