Description

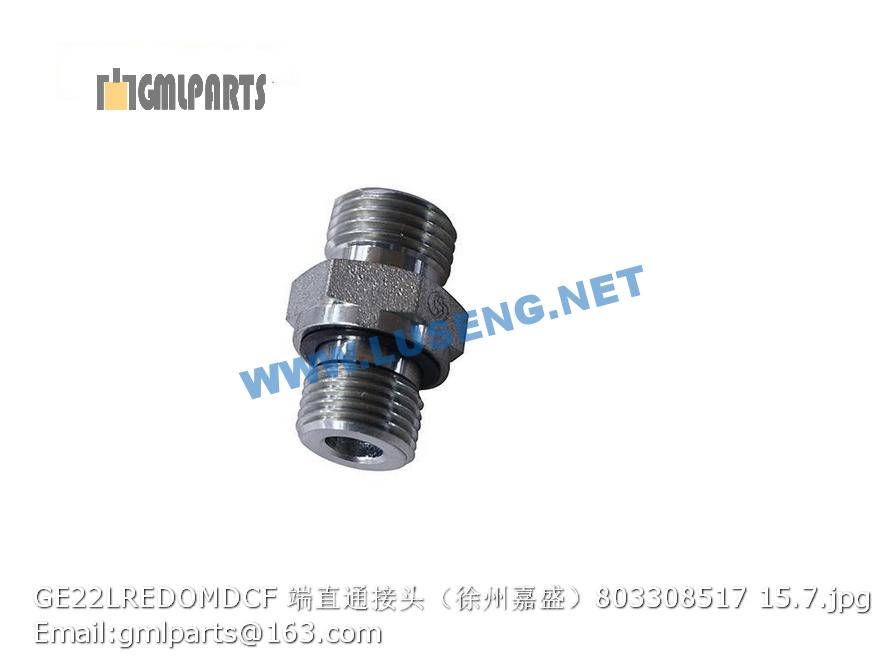

803308517 GE22LREDOMDCF JOINT XCMG

序号 零件号 版本 中文名称 英文名称 数量 备注 装配备注
1 225600703 后轮焊接 Rear drum welding 1
2 805300010 垫圈 8 Washer 12
2 805338259 垫圈 8(达克罗) Washer 12
3 805000017 螺栓 M8×25 bolt 12 GB/T5783-2000
3 805046484 螺栓 M8×25(达克罗) Blot M8×25(Dacromet) 12 GB/T5783-2000
4 225600472 盖板 Cover 2
1 225600684 变速箱装配 Gear box assembly 1
2 805000076 螺栓M10X70 Bolt 12 GB/T5782-2000
3 805300014 垫圈 10 Washer 12 GB/T93-1987
4 800302289 JL3801-1601100 压盘与盖总成 Cover 1
5 800302288 JL3801-1601200 从动盘总成 Drive disc assembly 1
6 800305238 传动轴 Gimbal Shaft 1
7 805001981 螺栓 M20X265 Bolt 8 GB/T5783-2000
8 800305239 驱动桥 Axle 1
9 805300112 垫圈 20 Washer 20 8 GB/T97.1-2002
10 805200160 螺母 M20 10级 Nut 8 GB/T889.1-2000
11 805201505 螺母 M14*1.5 Nut 8
12 805300144 垫圈14 WASHER 8
13 226800497 锁片 Lock plate 4
14 226800502 锁片 Lock plate 4
15 805002117 螺栓M14X1.5X45 Bolt 8 GB5785-2000
1 805300014 垫圈 10 Washer 15 GB/T93-1987
2 805000043 螺栓 M10×30 Bolt 15 GB/T 5783-2000
3 800305237 变速箱 Gear box 1
4 805300144 垫圈14 WASHER 12
5 805300033 垫圈 14 WASHER 16 GB/T93-1987
6 805000255 螺栓 M14×1.5×40 Bolt 8 GB/T5786-2000
7 805300018 垫圈12 washer 12 8 GB/T93-1987
8 805000048 螺栓M12X35 Bolt 8 GB/T5783-2000
9 800302283 手制动器 Hand brake 1
10 226800466 变速箱支架 Gear box bracket 2
11 805000472 螺栓M14X70 Bolt 4
12 805200067 螺母M14 Nut 4
13 801902782 减振器 Shock absorber 2
14 805000083 螺栓M14×30 Bolt 4 GB/T5783-2000
15 805300084 螺栓M20×50 Bolt 2
16 805300058 垫圈 22 Washer 22 2 GB/T93-1987
17 805002045 螺栓 M22×55 Bolt 2 GB/T5783-2000
18 805300017 垫圈10 Washer 3 GB/T97.1-2002
19 225600685 助力缸支架 Bracket 1
