Description

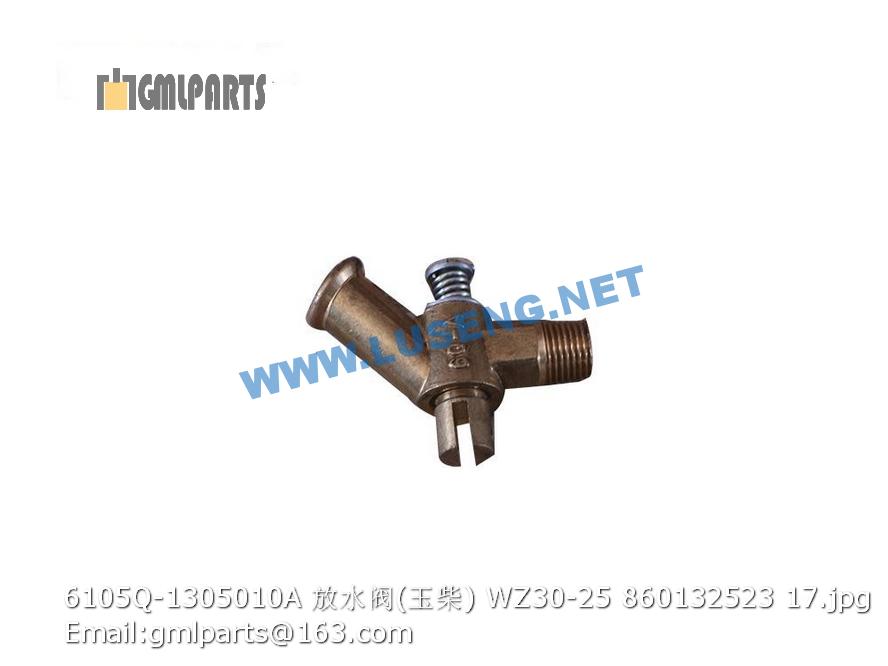

860132523 6105Q-1305010A WATER DRAIN VALVE PART WZ30-25

序号 零件号 版本 中文名称 英文名称 数量 备注 装配备注
1 803164236 接头 Connector 8
2 803164245 接头 Joint 2
3 803004044 单向阀 Valve 1
4 252100887 胶管总成 Hose 1
5 252100885 胶管总成 hose 1
6 252100884 胶管总成 hose 1
7 252100883 胶管总成 Hose 1
8 252100889 胶管总成 Hose 1
9 252100888 胶管总成 Hose 1
10 805000100 螺栓 M10×55 Bolt 4 GB/T 5782-2000
11 805300069 垫圈 8 Washer 8 14
12 805300018 垫圈12 washer 12 14 GB/T93-1987
13 252100502 压板 Plate 2
14 252100967 橡胶板 Plate 4
15 252101007 胶管总成 Hose 1
16 803164304 接头 Joint 2
17 800701136 二通球阀 Ball Valve 1
19 805300014 垫圈 10 Washer 4 GB/T93-1987
20 805100338 螺钉M5×20 Screw 2 GB/T65-2000
21 252101266 胶管总成 Hose 1
22 803004120 单手柄先导阀 Pilot Valve 1 DXS-00
23 805000727 螺栓M10X25 Bolt 1 GB/T5783-2000
24 805300030 垫圈 6 Washer 6 4 GB/T93-1987
25 805300029 垫圈 6 Washer 6 4 GB/T97.1-2002
26 805200053 螺母 M6 Nut M6 4
27 803164236- 接头 Joint 6
28 252109438 胶管总成 Hose 1
29 803164238 接头 Connector 1
1 803164236 接头 Connector 8
2 803164245 接头 Joint 2
3 803004044 单向阀 Valve 1
4 252100887 胶管总成 Hose 1
5 252100885 胶管总成 hose 1
6 252100884 胶管总成 hose 1
7 252100883 胶管总成 Hose 1
8 252100889 胶管总成 Hose 1
9 252100888 胶管总成 Hose 1
10 805000100 螺栓 M10×55 Bolt 4 GB/T 5782-2000
11 805300069 垫圈 8 Washer 8 14
12 805300018 垫圈12 washer 12 14 GB/T93-1987
13 252100502 压板 Plate 2
14 252100967 橡胶板 Plate 4
15 252101007 胶管总成 Hose 1
16 803164304 接头 Joint 2
17 800701136 二通球阀 Ball Valve 1
18 805300119 垫圈5 Washer 2 GB/T 97.1-2002
19 805300109 垫圈 5 Washer 2 GB/T93-1987
20 805100338 螺钉M5×20 Screw 2 GB/T65-2000
21 252101266 胶管总成 Hose 1
22 803004088 先导阀 Pilot Valve 1
23 805100344 螺钉 M6×25 Bolt 4 GB/T65-2000
24 805300030 垫圈 6 Washer 6 4 GB/T93-1987
25 805300029 垫圈 6 Washer 6 4 GB/T97.1-2002
26 805200053 螺母 M6 Nut M6 4
27 803166774 接头 Joint 7 用于803004099
28 252109438 胶管总成 Hose 1
1 252101049 右钢管 Tube 1
2 252100663 固定板 Plank 8
3 250200250 U形螺栓 U-Bolt 8
4 805200045 螺母 8 Nut 16 GB/T 6170-2000
5 805300069 垫圈 8 Washer 8 16
6 805300010 垫圈 8 Washer 16
7 803004059 多路阀 Main Valve 1
8 252101051 胶管总成 Hose 2
9 252101050 法兰接头 Joint 2
10 805000062 螺栓 M10×35 Bolt 8 GB/T 5783-2000
11 801100148 O形密封圈40×3.55 O- Ring 2 GB/T 3452.1-1992
12 805300014 垫圈 10 Washer 8 GB/T93-1987
13 801701500 胶管总成 Hose 2
14 252300477 多路阀进油管 Tube 1
15 252101100 胶管总成 Hose 1
16 252101215 胶管总成 Hose 1
17 252101053 胶管总成 Hose 1
18 252101055 左钢管 Tube 1
19 250400425 堵头 Plug 4
20 805301417 垫圈30 Washer 4 Q/SC1294-2000
21.1 803164236 接头 Connector 4
21.2 803166774 接头 Joint 2 用于803004099
22 805002292 接头 Nut 2
23 252101056 胶管总成 Hose 1
24 252101057 接头 Joint 2
25 805300118 垫圈30 Washer 2 GB/T 97.1-2002
26 252100664 螺母 Nut 2
27 803164975 管夹 Plate 2
28.1 803004060 先导阀 Pilot Valve 1
28.2 803004099 先导阀 Pilot Valve 1
