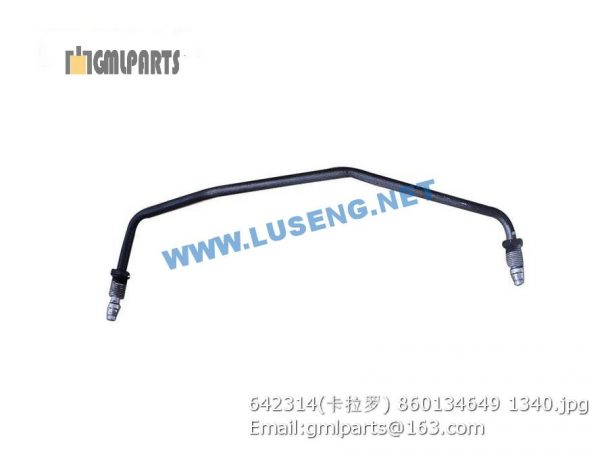

860134649 642314 PIPE

序号 零件号 版本 中文名称 英文名称 数量 备注 装配备注
1 803502601 压缩机 Compressor 1 TYJ2-100
2 250200223 接头 Joint 1
3 ZL50GN-11.1.0 接头 Joint 2
4 803164463 暖水水管 Water Pipe 1
5 800787655 水阀开关(反向) XRD3/8-2 1
6 801902706 不锈钢喉箍16-25 Clamp 4 QC/T619-1999
7 800101439 暖水水管 Water Pipe 1
8 ZL50GN-11.1.1 蒸发器 Evaporate 1 空调带
9 800511391 保温胶管=1600 Pipe 2 空调带
10 801902714 不锈钢吼箍 51-70 Clump 8 QC/T619-1999
11 805000045 螺栓M12X40 Bolt 4 GB/T 5783-2000
12 805300018 垫圈12 washer 12 4 GB/T93-1987
13 805300020 垫圈12 Washer 4 GB/T97.1-2002
14 ZL50GN-11.1.2 冷凝器 Condenser 1 空调带
15 805000322 螺栓 M6×16 Bolt 2 GB/T5783-2000
16 805300030 垫圈 6 Washer 6 2 GB/T93-1987
17 805300029 垫圈 6 Washer 6 2 GB/T97.1-2002
18 ZL50GN-11.1.3 储液罐 1 空调带
19 805000714 螺栓 M10×20 Blot 4 GB/T5783-2000
20 805300014 垫圈 10 Washer 4 GB/T93-1987
21 805300017 垫圈10 Washer 4 GB/T97.1-2002
22 252000103 垫块 Plank 4
23 ZL50GN-11.1.4 新风盒 Air 1 空调带
24 805000033 螺栓M8×16 Bolt 5 GB/T5783-2000
25 805300010 垫圈 8 Washer 5
26 805300069 垫圈 8 Washer 8 5
27 801902710 不锈钢喉箍 32-44 Clamp 2
28 ZL50GN-11.1.5 新风管 Pipe 1 空调带
29 803502533 空调总成 Air-conditioner 1 XGKT460N-29
30 ZL50GN-11.1.6 蒸发器至压缩机胶管 Hose 1 123-2900空调带
31 ZL50GN-11.1.7 压缩机至冷凝器胶管 Hose 1 231-3100空调带
32 ZL50GN-11.1.8 冷凝器至储液罐胶管 Hose 1 231-1150空调带
33 ZL50GN-11.1.9 贮液罐至蒸发器胶管 Hose 1 231-1850空调带
1 LW500KN.14.2-1 A型皮带17-470 A-strap 1 空调带
2 805000062 螺栓 M10×35 Bolt 3 GB/T 5783-2000
3 805300014 垫圈 10 Washer 3 GB/T93-1987
4 805200048 螺母 M10 Nut 3 GB/T6170-2000
5 252108810 压缩机支架(潍柴) Bracket 1 配潍柴
