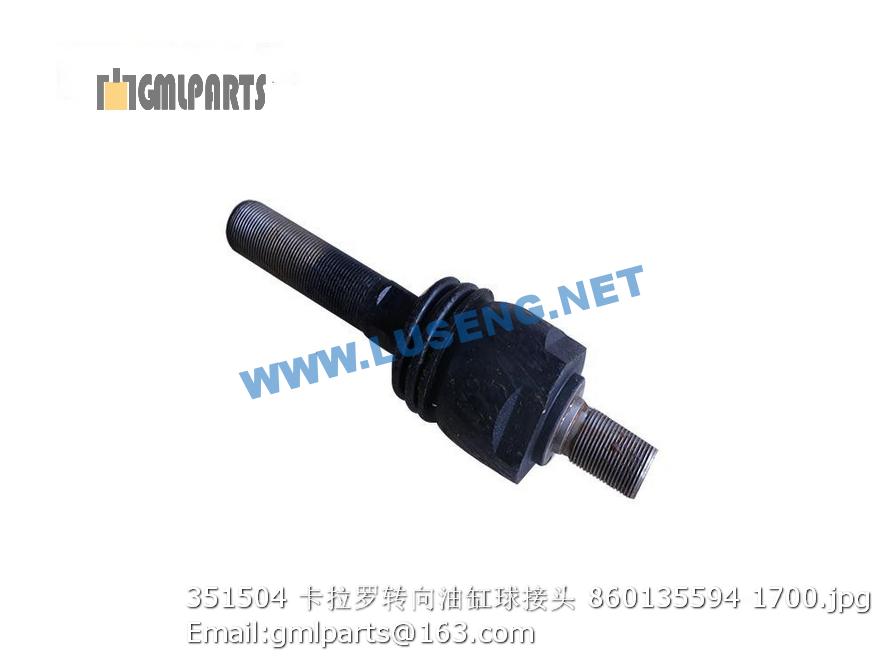

860135594 351504 JOINT

,860135594 351504 JOINT

Description

860135594 351504 JOINT

序号 零件号 版本 中文名称 英文名称 数量 备注 装配备注
1 805000017 螺栓 M8×25 bolt 10 GB/T5783-2000
2 805300010 垫圈 8 Washer 10
3 250400245 盖板 Cover 1
4 250400246 垫片 Washer 1
5 250400278 盖板 Cover 1
6 250400279 垫片 Washer 1
7 252900256 盖板 Cover 1
8 252900257 垫片 Washer 1
9 805000022 螺栓M16X25 Bolt 1 GB/T5783-2000
10 803164216 吸油滤清器 Filter Assy 1
11 801100122 O形密封圈82.5X3.55 O-Ring 1 GB/T3452.1-1992
12 805002238 螺柱M6X30 Bolt 4 GB/T901-1988
13 805300030 垫圈 6 Washer 6 4 GB/T93-1987
14 805200053 螺母 M6 Nut M6 4
15 803164217 回油滤清器 Filter Assy 1
16 803166395 液位计 Gauge Assy Level 1
17 803164230 空气滤清器 Air Filter Assy 1
18 252103001 油箱体 Tank 1
19 805000727 螺栓M10X25 Bolt 12 GB/T5783-2000
20 805300014 垫圈 10 Washer 12 GB/T93-1987
21 250200145 永久磁铁 Magnet 2
22 250200614 放油法兰接头 Joint 1
23 250200679 垫片 Washer 1
24 805300026 垫圈16 Washer 1
1 252111471 胶管总成 Hose 1
2 803164234 法兰组件 FLANGE 2 M1M1HK-16
3 805300018 垫圈12 washer 12 7 GB/T93-1987
4 252907106 回油块 Joint Block 1
5 805000064 螺栓M12X55 Bolt 4 GB/T5783-2000
6 801100148 O形密封圈40×3.55 O- Ring 1 GB/T 3452.1-1992
7 805000403 螺栓M12X110 Bolt 3 GB/T5782-2000
8 803004038 流量放大阀 Supporting Block 1
9 803004309 左转向油缸 Cylinder 1 Z5GM(IV)TH
10 252101088 高压软管总成 Hose 4
11 252100107 连接块总成 Joint blank 1
12 803074908 胶管总成 Hose 1
13 805001918 螺栓 M10×75 Bolt 4 GB/T 5782-2000
14 801100068 O形圈 32.5×3.55 O- Ring 1 GB/T3452.1-1992
15 252907109 接头块 Joint Block 1
16 805300014 垫圈 10 Washer 6 GB/T93-1987
17 803004308 右转向油缸 Cylinder 1 Z5GM(IV)TH
18 805000043 螺栓 M10×30 Bolt 2 GB/T 5783-2000
19 805300102 垫圈 10 Washer 2 GB/T96.1-2002
20 252109436 胶管总成 hose 1
1 803004309-01 衬套 bushing 1
2 803004309-02 Fc防尘圈d45*7 Dust-Proof Ring 1
3 803004309-03 挡圈80 Backup Ring 1 GB894.1-86
4 803004309-04 挡环 Baffle ring 1
5 803004309-05 U形圈45*60*11.5 U-Ring 1
6 803004309-06 孔用卡键 Card key 1
7 803004309-07 O形圈90*5.7 O-Ring 1
8 803004309-08 挡圈90*81*2 Backup Ring 1
9 803004309-09 轴用组合密封d45 Combined seal 1
10 803004309-10 导向套 Bushing 1
11 803004309-11 活塞杆 Piston Rod 1
12 803004309-12 缸体 Cylinder 1
13 803004309-13 O形圈50*3.1 O-Ring 1 GB1235-76
14 803004309-14 孔用支承环90*85*9.5 Support ring 2
15 803004309-15 孔用组合密封圈D90 Combined seal 1
16 803004309-16 内六角圆柱端紧定螺钉 M8X25 Bolt 2 GB/T79-2000
17 803004309-17 活塞 Piston 1
18 803004309-18 关节轴承GE40ES bearing 1 GB304.5-81
19 803004309-19 挡圈62 Backup Ring 1 GB893.1-86
20 803004309-20 护帽 Protecting cap 2
21 860110549 XGYG01-055/056油缸密封件(转向) Boom Cylinder Seal 0
