Description

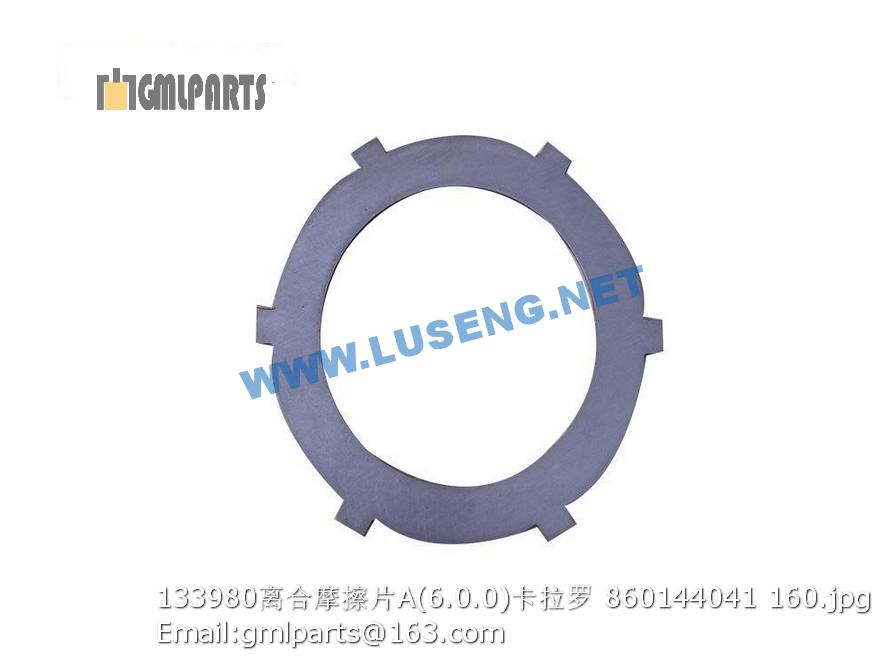

860144041 133980 FRICTION DISC

序号 零件号 版本 中文名称 英文名称 数量 备注 装配备注
1 860118413 法兰叉头（一） Joint 1 500K.03.2-01
2 ▲500KIII-030201 孔用弹性挡圈 47 Circlip 4 GB893.1-86
4 860118417 万向节总成 Gimbal 1 SWA183(500K）
5 ▲500KIII-030202 联接叉 Joint 1 500K.03.2-03
6 ▲500KIII-030203 轴管 89×4 Pipe 1 500KⅡ.03.1-01
7 ▲500KIII-030204 花键轴 Spline shaft 1 500K.03.2-05
8 ▲500KIII-030205 螺母 M10(镀锌) Nut 4 GB6170-86
9 ▲500KIII-030206 弹簧垫圈 φ10 Washer 4 GB93-87
10 ▲500KIII-030207 螺栓M10x90 8.8s Bolt 4 GB5782-86
11 ▲500KIII-030208 后轴承端盖 Flange 1 500K.03.2-09
12 ▲500KIII-030209 轴承座 Flange 1 500K.03.2-10
13 ▲500KIII-030210 密封圈 Seal Washer 1 ZL50.4-6
14 860111011 滚子轴承3511 Bearing 1 GB286-64
15 ▲500KIII-030211 前轴承端盖 Flange 1 ZL40E.4-10
16 803166364 橡胶油封 60x90x12 Seal Washer 2 HG4-338-66J
17 ▲500KIII-030212 轴套 Pipe 1 500K.03.2-06
18 860118412 法兰盘 Joint 1 500K.03.2-07
19 ▲500KIII-030213 垫板 Flange 1 85Z01.3-6
20 ▲500KIII-030214 锁板 Plate 1 85Z01.3-5
21 ▲500KIII-030215 螺栓M10x35 8.8s Bolt 3 GB5783-86
1 860118415 突缘叉 Joint 2 500K.03.3-01
2 ▲500KIII-030301 孔用弹簧垫圈 47 Circlip 8 GB/T893.1-1986
3 860117405 万向节总成 Gimbal 2 EQ153
4 ▲500KIII-030302 万向节叉 Joint 1 500K.03.2-03
5 ▲500KIII-030303 轴管 89×4 Pipe 1 500KⅡ.03.2-01
6 ▲500KIII-030304 油杯 M6x1 nipple 1 JB/T940.1-1995
7 ▲500KIII-030305 花键套 Pipe 1 Z50G.5C-05A
8 ▲500KIII-030306 防尘套 Pipe 1 500k.03.3-02A
9 ▲500KIII-030307 轴叉 Joint 1 500K.03.3-04A
1 ▲500KIII-030401 螺栓M12X1.25X55 10.9s Bolt 8 GB/T5785-2000
2 ▲500KIII-030402 弹簧垫圈12 Circlip 8 GB/T93-87
3 860118416 万向节总成 Gimbal 2 T160A
4 ▲500KIII-030403 联接叉 Joint 1 Z50B.5B-4-1
5 ▲500KIII-030404 轴管 φ89×4 Pipe 1 500KⅡ.03.3-01
6 ▲500KIII-030405 油杯 M6X1 nipple 1 JB/T7940.1-1995
7 ▲500KIII-030406 防尘套 Pipe 1 Z50E.7C-2A
8 ▲500KIII-030407 花键轴 Spline shaft 1 YL27.7-2A
9 ▲500KIII-030408 联接叉 Joint 1 Z50B.5B-4-2
10 ▲500KIII-030409 花键套 Pipe 1 YL27.7-3A
1 ▲500KIII-030501 轮辋体 Rim Base 1 ZL50E.5.1.1
2 ▲500KIII-030502 锁圈 Lock Ring 1 ZL50E.5.1-1
3 ▲500KIII-030503 外轮缘 Side Ring 1 ZL50E.5.1-2
