Description

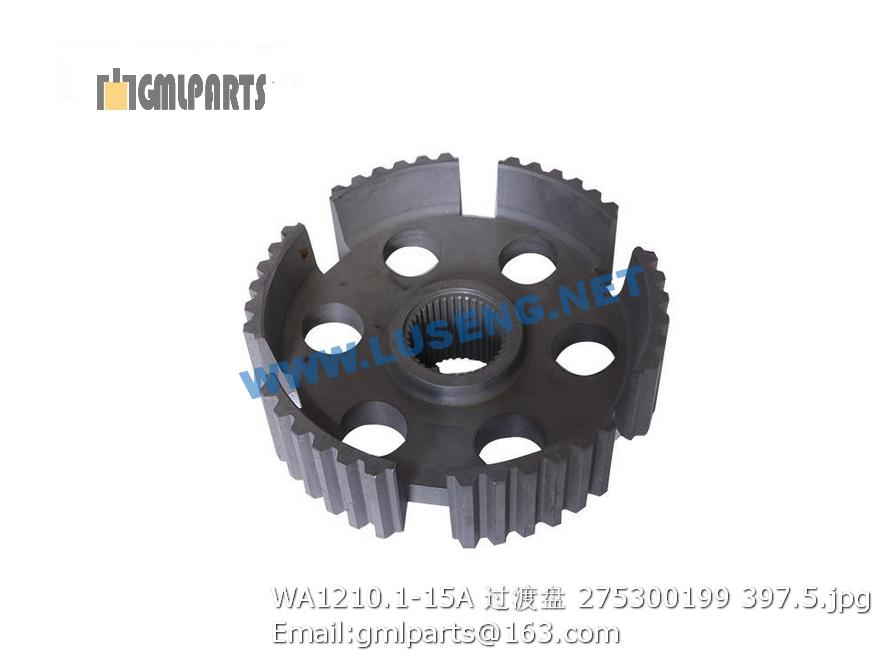

275300199 WA1210.1-15A Drum

序号 零件号 版本 中文名称 英文名称 数量 备注 装配备注
1 803164766 接头 JOINT 1
2 803164632 接头 Adapter 1
3 803164740 接头 Adapter 3
4 803164631 弯头 Adapter 1
5 803164539 吸油滤清器底座 filter base 1
6 803164538 滤芯 Filter 1 SF6720,滤芯每1000小时或半年更换，以先到为准 SF6720, filter every 1000 hours or half year replacement, whichever occurs first
7 228700446 螺栓 bolt 2
8 805300010 垫圈 8 Washer 2
9 801100121 O型圈 125×3.55 O Ring Seal 125×3.55 1 GB/T3452.1-1992
10 803004182 驱动泵 Propulsion -pump 1
11 805000334 螺栓M12X40-10.9 Screw 4 GB/T5783-2000
12 805301374 垫圈 12(达克罗) Bolt 4
13 803004183 桥驱动马达 Propulsion -motor 1
14 805000026 螺栓 M16×45 Bolt 4 GB/T 5783-2000
15 805301377 垫圈 16(达克罗) Wahser 6
16 801100055 O型圈160×3.55 O-ring 1
17 228700444 软管夹 Hose clamp 4
18 228700445 固定板 PPL Plate 4
19 228700437 管夹 Hose 1
20 805300014 垫圈 10 Washer 10 GB/T93-1987
21 805000036 螺栓 M10×90 805000036 4 GB/T5782-2000
22 805200048 螺母 M10 Nut 4 GB/T6170-2000
23 801902944 扎带 Cable tie 50
24 239900427 软管总成 Hose 1
25 239900535 软管总成 Hose 1
26 239900513 软管总成 Hose 1
27 805000660 螺栓 M16×40 10.9 805000660 2 GB/T5783-2000
28 805000714 螺栓 M10×20 Blot 2 GB/T5783-2000
29 803004149 驱动马达 Motor 1
30 803164761 接头 Connector 1
31 803164745 接头 Adapter 1
32 803164621 接头 adapter 1
33 239900432 软管总成 Hose 1
34 803164700 法兰接头 Flange 4
35 803164714 法兰组件 Flange 6
36 803164637 接头 Adapter 2
37 803164633 接头 Connector 2
38 239900258 软管总成 Hose 1
39 239900282 软管总成 Hose 2
40 803164742 接头 Adapter 1
41 239900425 软管总成 Hose 1
42 803164562 测压接头 Measuring nipple 3
43 239900439 软管总成 Hose 1
44 228700266 磁性螺栓 MAGNETISM BOLT 1
45 803164622 接头 adapter 2
46 803164690 变径接头 Adapter 1
47 228700441 管夹 Rubber 1
48 803163586 接头 Joint 2
1 803164621 接头 adapter 5
2 239900433 软管总成 Hose 1
3 239900426 软管总成 Hose 2
4 803164562 测压接头 Measuring nipple 3
5 803163586 接头 Joint 1
6 803164632 接头 Adapter 2
7 803004184 振动泵 Vibration pump 1
8 239900411 软管总成 Hose 1
9 239900335 软管总成 Hose 1
10 803164870 接头 Adapter 1
11 805000114 螺栓M10X80 Screw 4 GB/T5782-2000
12 228700444 软管夹 Hose clamp 4
13 228700445 固定板 PPL Plate 4
14 805000036 螺栓 M10×90 805000036 4 GB/T5782-2000
15 805300014 垫圈 10 Washer 15 GB/T93-1987
16 805200048 螺母 M10 Nut 4 GB/T6170-2000
17 803164742 接头 Adapter 1
18 803164633 接头 Connector 4
19 803164760 法兰接头 Flange 2
20 803164761 接头 Connector 1
21 803004185 振动马达 Vibration motor 1
22 805301374 垫圈 12(达克罗) Bolt 4
23 805000716 螺栓M12X30 Bolt 4 GB/T5783-2000
24 801100091 O型圈100×3.55 “O” ring 100X3.55 1 GB/T3452.1-1992
25 239900509 软管总成 Hose 2
26 239900431 软管总成 Hose 1
27 803164871 接头 Adapter 1
28 803164745 接头 Adapter 1
29 228700567 集油箱 Oil 1
30 805000047 螺栓 M10×50 Bolt 6 GB/T 5783-2000
31 805000714 螺栓 M10×20 Blot 1 GB/T5783-2000
32 228700441 管夹 Rubber 1
33 803164539 吸油滤清器底座 filter base 1
34 228700446 螺栓 bolt 2
35 805300010 垫圈 8 Washer 2
36 803164538 滤芯 Filter 1 SF6720,滤芯每1000小时或半年更换，以先到为准 SF6720, filter every 1000 hours or half year replacement, whichever occurs first
37 803164622 接头 adapter 2
38 803164619 接头 Adapter 1
