Description

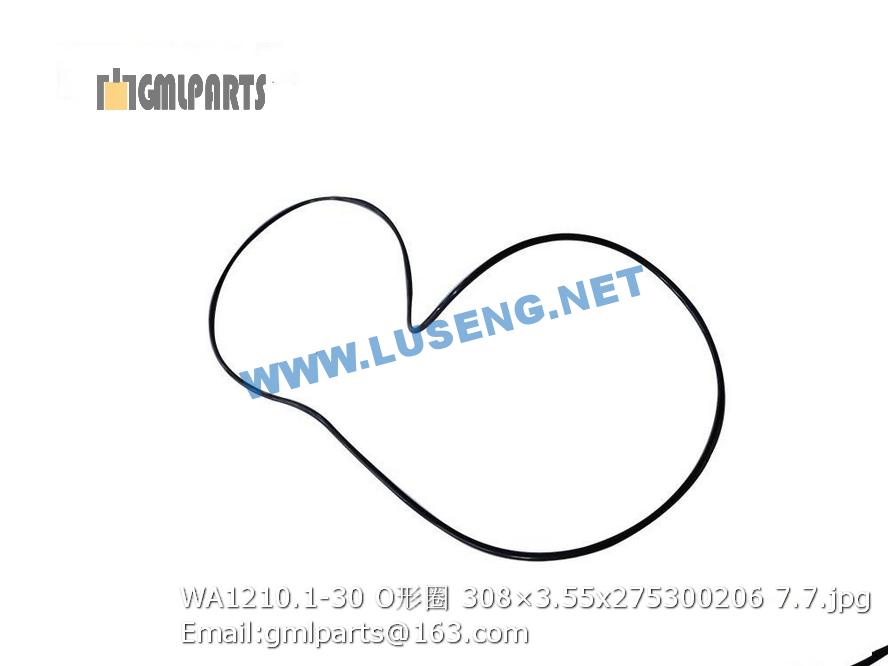

275300206 WA1210.1-30 O-RING 308×3.55
序号 零件号 版本 中文名称 英文名称 数量 备注 装配备注
27 228302488 前梁 Front girder 1 用于光轮
27 228302489 前梁 Front girder 1 用于凸块轮
28 228700273 销 Pin 2
29 228700275 连接板 Plank 1
30 805002164 螺栓M24×2×80 Bolt 8 GB/T5786-2000
31 805300021 垫圈24 Washer 8 GB/T97.1-2002
32 228300856 压轮框架 Frame 1 用于光轮
32 228300857 压轮框架 Frame 1 用于凸块轮
33 228300522 板 PLATE 2
34 805000008 螺栓 M6×12 Bolt 8 GB/T5783-2000
35 805300030 垫圈 6 Washer 6 8 GB/T93-1987
36 228300591 盖 Cover 2
37 228300592 垫 Washer 6
38 805000616 螺栓 M8×12 Bolt 1 GB/T5783-2000
39 800511349 关节轴承 GAC65S/K1 BEARING 4 GB/T9164-2001
40 228300523 转向铰接 Steering hitch 1
41 801100336 黄油嘴M10X1 Grease Nipple 3 JB/T7940.1-1995
42 228300524 盖 Cover 1
43 805101805 螺钉M12×16 Bolt 3 GB/T77-2000
44 228300525 V型圈 V-RING 3
45 805000507 螺栓M20×80 Bolt 12 GB/T5783-2000
46 228300526 调整垫 Shim 2
48 805000048 螺栓M12X35 Bolt 12 GB/T5783-2000
49 805300018 垫圈12 washer 12 12 GB/T93-1987
50 228300590 防尘盖 Dust-proof cover 1
51 228700703 刮泥板Ⅰ Scraper 2 用于光轮
52 228700704 刮泥板Ⅱ Scraper 2 用于光轮
53 805301377 垫圈 16(达克罗) Wahser 16 用于凸块轮时数量为36
54 805000051 螺栓 M16×40 Bolt 16 GB/T5783-2000 用于光轮
55 805000026 螺栓 M16×45 Bolt 36 GB/T 5783-2000 用于凸块轮
56 228600281 固定板 Board 18 用于凸块轮
57 228600280 可调刮齿 Scraper 18 用于凸块轮
58 805300023 垫圈 20 Washer 20 1 GB/T93-1987
