Description

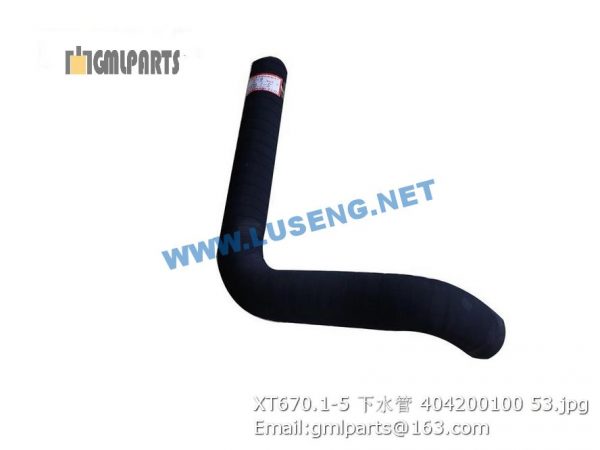

404200100 XT670.1-5 WATER PIPE

序号 零件号 版本 中文名称 英文名称 数量 备注 装配备注
1 803164766 接头 JOINT 1
2 803164741 接头 Adapter 1
3 803164740 接头 Adapter 1
4 803165733 三通接头 Adapter 1
5 803164795 接头 Joint block 5 GB/T6170-2000
6 803164593 测压接头 Measure nipple 1
7 805000727 螺栓M10X25 Bolt 4 GB/T5783-2000
8 805300014 垫圈 10 Washer 4 GB/T93-1987
9 803073866 全液压转向器 redirector 1
10 803164899 接头 Connector 4
11 801100336 黄油嘴M10X1 Grease Nipple 4 JB/T7940.1-1995
12 800511493 关节轴承GE35ES jointingbearing 4 GB/T304.1-2002
13 239902032 软管总成 Hose 2
14 801902944 扎带 Cable tie 20
15 239900351 软管总成 Hose 1
16 239900454 软管总成 Hose 1
17 803081721 转向油缸 cylinder 2
18 803103340 接头 adapter 4
20 239902034 软管总成 Hose 1
21 239902178 软管总成 hose 1
22 803164761 接头 Connector 1
23 803163650 弯头 Connector 2
24 803004202 转向泵 Steering 1
25 801100091 O型圈100×3.55 “O” ring 100X3.55 1 GB/T3452.1-1992
26 805000489 螺栓M12X75 Bolt 2 GB/T5782-2000
27 805300018 垫圈12 washer 12 2 GB/T93-1987
28 239900333 软管总成 Hose 1
1 803163757 接头 Connector 1
2 239900353 软管总成 Hose 1
3 803164724 接头 Joint 2 GE10L9/16UNFOMD
4 803164245 接头 Joint 1
5 803168986 软管总成 Pipe 1
6 803165766 接头 Connector 1 GE10LM18×1.5EDOMDA3C
1 801938349 减震块 Absorber 2
2 805200048 螺母 M10 Nut 2 GB/T6170-2000
3 228703012 发动机罩 Engine hood 1
4 805301373 垫圈10(达克罗) Washer 8
5 805000062 螺栓 M10×35 Bolt 20 GB/T 5783-2000
6 228900647 右侧板焊接总成 Right-board 1
7 228900731 左侧板焊接总成 Left-board 1
8 805300017 垫圈10 Washer 12 GB/T97.1-2002
9 805300014 垫圈 10 Washer 12 GB/T93-1987
10 226803280 铰链 Hinge 2
11 805300010 垫圈 8 Washer 2
12 805000394 螺栓M8×18 Bolt M8×18 2 GB/T5783-2000
13 228700313 小盖板 Cover board 1
14 228900648 右护板 Right cover plate 1
15 228900649 左护板 Left cover plate 1
16 805301383 垫圈 6(达克罗) Bolt 8
17 805002055 螺栓M6×15 Bolt 8 GB/T5783-2000
18 805300013 垫圈16 Washer 6 GB/T 97.1-2002
19 805300011 垫圈 16 Washer 6 GB/T 93-1987
20 805000028 螺栓M16X50 BOLT 6
21 228700278 框架 Weld frame 1 GB/T 5783-2000
22 805000689 螺栓M6×25 Bolt 8 GB/T 5783-2000
23 228900543 封板 Cover plate 2
24 805300030 垫圈 6 Washer 6 8 GB/T93-1987
25 805300029 垫圈 6 Washer 6 8 GB/T97.1-2002
26 805200053 螺母 M6 Nut M6 8
27 805100064 螺钉 M8×20 Bolt 2 GB/T70.1-2008
28 805300069 垫圈 8 Washer 8 2
29 228700206 橡胶条 Rubber 2
30 228700323 支撑杆 Supporting pole 1
31 805000390 螺栓M5X12 Bolt 4 GB/T5783-2000
32 805300109 垫圈 5 Washer 4 GB/T93-1987
33 228700310 固定板 Fixed plate 2
34 228700309 连接销 Connect pin 2
35 801101764 油杯M8X1 Oil Cup 2 TLPG3-108
36 805000047 螺栓 M10×50 Bolt 1 GB/T 5783-2000
37 805200080 螺母M10 Nut 1
38 801100340 油杯M6×1 grease cup 2
39 228700316 套 Pin 2
40 228700317 销轴 Pin 2
41 228700320 支撑筒 Support sleeve 1
42 228700513 盖板 Cover plate 1
