Description

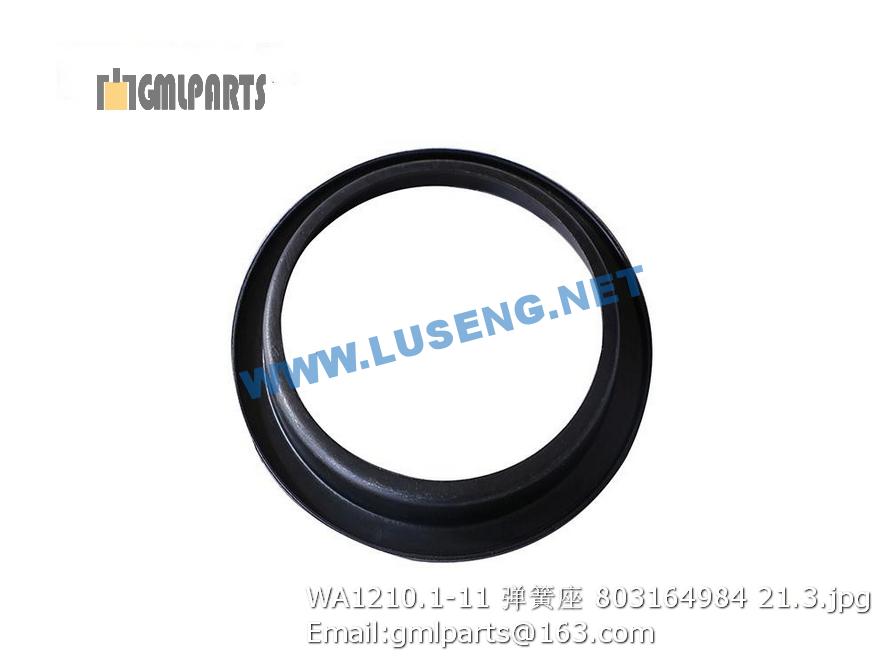

803164984 WA1210.1-11 SPRING SEAT

序号 零件号 版本 中文名称 英文名称 数量 备注 装配备注
1 805100327 螺钉M5×10 Screw M5×10 5 XS202Ⅰ、Ⅶ、XS142V、VI、162V、VI
2 805300109 垫圈 5 Washer 5 GB/T93-1987 XS202Ⅰ、Ⅶ、XS142V、VI、162V、VI
3 803502384 油位传感器 Oil sensor 1 XS202Ⅰ、Ⅶ、XS142V、VI、162V、VI
4 803502570 温度传感器 Temperature sensor 2 XS202Ⅰ、Ⅶ、XS142V、VI、162V、VI
5 803504584 倒车报警器 Reversing Beeper 1 PRECO-380 XS202Ⅰ、Ⅶ、XS142V、VI、162V、VI
6 805100064 螺钉 M8×20 Bolt 4 GB/T70.1-2008 XS202Ⅰ、Ⅶ、XS142V、VI、162V、VI
7 805300010 垫圈 8 Washer 4 XS202Ⅰ、Ⅶ、XS142V、VI、162V、VI
8 805300069 垫圈 8 Washer 8 4 XS202Ⅰ、Ⅶ、XS142V、VI、162V、VI
9 803680462 压力报警开关 Pressure switch 1 XS202Ⅰ、Ⅶ、XS142V、VI、162V、VI
10 803502545 频率传感器 Freq. sensor 1 XS202Ⅰ、Ⅶ、XS142V、VI、162V、VI
11 805200045 螺母 8 Nut 4 GB/T 6170-2000
1 803502566 速度表 Speed gauge 1
2 803502871 白炽灯泡 12V Bulb 12V 6
3 803504284 指示灯（红） Indicator（red） 4
4 803502568 转速小时计 Tacho/hour meter 1
5 803502564 频率表 Frequency gauge 1
6 228300767 密实度仪总成 Compacting-density meter 1
7 803502560 油位表 Fuel gauge 1
8 803502562 液压油温表 Hydraulic temp. gauge 1
9 803538000 指示灯（绿） Indicator(green) 2
10 803502556 电压表 Voltage gauge 1
11 803502558 水温表 Water temp. gauge 1
12 803604789 选择开关头（三位） Switching knob head（three-bit） 2
13 803604786 触点基座(常开) socket (NO) 11
14 803164896 常开触点 touch 9
15 803604788 选择开关头（两位） Switching knob head（two-bit） 4
16 803604784 蘑菇头按钮头 Emergency stop knob 1
17 803164897 常闭触点 NC connect block 1
18 803604787 钥匙开关头 Key head 1
19 803604785 按钮开关头（黑） Button head（black） 2
20 803604790 选择开关头（三位带复位） Switching knob head 1
21 803604553 保险丝盒 Fuse box 1 仪表箱带
22 803604632 保险丝(5A) Fuse 5A 7
23 803604634 保险丝(10A) 4
24 803604637 保险丝(25A) Fuse 25A 3
25 803604620 闪光继电器 Blink relay 1
26 228302481 仪表箱线束 Harness of cable instrument box 1
27 803604621 小型继电器 Relay 2 仪表箱带
28 803604622 小型继电器 Relay 3 仪表箱带
29 803609683 延时继电器 12V Relay 12V 1
