Description

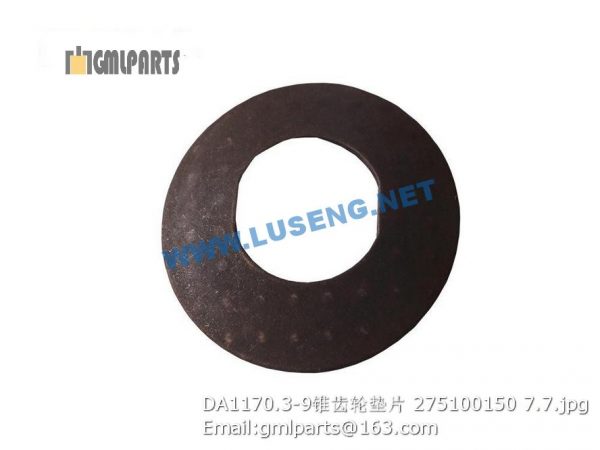

275100150 DA1170.3-9 CUSHION XCMG

序号 零件号 版本 中文名称 英文名称 数量 备注 装配备注
1 805000126 螺栓M6×30 Bolt 2 GB/T5783-2000
2 805300030 垫圈 6 Washer 6 2 GB/T93-1987
4 402200301 橡胶垫 Rubber gasket 1
5 402200752 踏板 Pedal 1
6 402400232 连接板 Plate 1
7 805600102 销B8×65 Pin 1 GB/T882-1986
8 805601657 销轴B8×40 Pin 1 GB/T882-1986
8 505601657 销轴B8×40 Pin 1 GB/T882-1986
9 800339629 软轴 Soft shaft 1 WJ11-12-71
10 805200053 螺母 M6 Nut M6 2
1 402200877 螺母 402200877 20 XT870.2-8
2 402200983 平垫 402200983 20 XT870.2-10
3 800339757 轮辋 800339757 2 24×16-Ⅱ（A）
4 800345399 轮胎(徐州轮胎厂) 800345399 2 19.5L-24-12PR-R-4
5 800339780 后桥(=800307390) Axle 1 28.43(28.43M-1654)
6 805200221 螺母M20 Nut 8
7 805300101 垫圈 20 805300101 8 GB/T7244-1987
8 805300134 垫圈 20 805300134 8 GB/T1230-2006
9 402400106 传动轴 402400106 1 XT872B.2.1
10 402200873 垫板 402200873 2 XT870.2-1
11 402101452 螺栓 M20×260 Bolt 8 XT870.2-17
12 402400105 传动轴 402400105 1 XT872A.2.1
13 402200876 压板 402200876 2 XT870.2-5
14 805300010 垫圈 8 Washer 4
15 402201084 螺钉 402201084 4 XT870.2-6
16 805200117 螺母M24 Nut 2 GB/T6170-2000
17 805300034 垫圈24 Washer 2 GB/T93-1987
18 402400367 变速箱右支架 402400367 1 XT872A.2.3
19 801937907 减震垫 Shock absorber 2 CB-2204-2A-00
20 402400168 垫 402400168 4 XT872A.2-1
21 805000060 螺栓M24×130 Bolt 2
22 805000721 螺栓M12x30-10.9 Bolt 8
23 805300018 垫圈12 washer 12 8 GB/T93-1987
24 800339781 变速箱 Gearbox 1 TLB1-4WD
25 402201303 轮辋螺母 402201303 16 XT870.2-11
26 402200875 平垫 402200875 16 XT870.2-4
27 800339797 前轮辋 Rim Assembly 2 17.5×10.5-Ⅱ（A）
28 800345400 轮胎(徐州轮胎厂) 800345400 2 14-17.5-14PR-SK900
29 800339779 前桥 Axle 1 26.26
30 805135650 螺钉 M10×40 10.9级 Bolt 4 GB/T70.1-2000
31 805041502 双头螺柱M10×100-10.9 Bolt 2
32 805300014 垫圈 10 Washer 16 GB/T93-1987
33 805201420 螺母M10-10 Nut 6
34 805005942 螺栓M10X80-10.9-Zn.D Bolt 10
35 402400368 变速箱左支架 Bracket 1 XT87A.2.4
36 801133815 O形圈 30×2.5 O-ring 1 GB1235-1977
37 402201156 加油管 402201156 1 XT870.2.5
38 402201160 变速箱油标 402201160 1 XT870.2.2
