Description

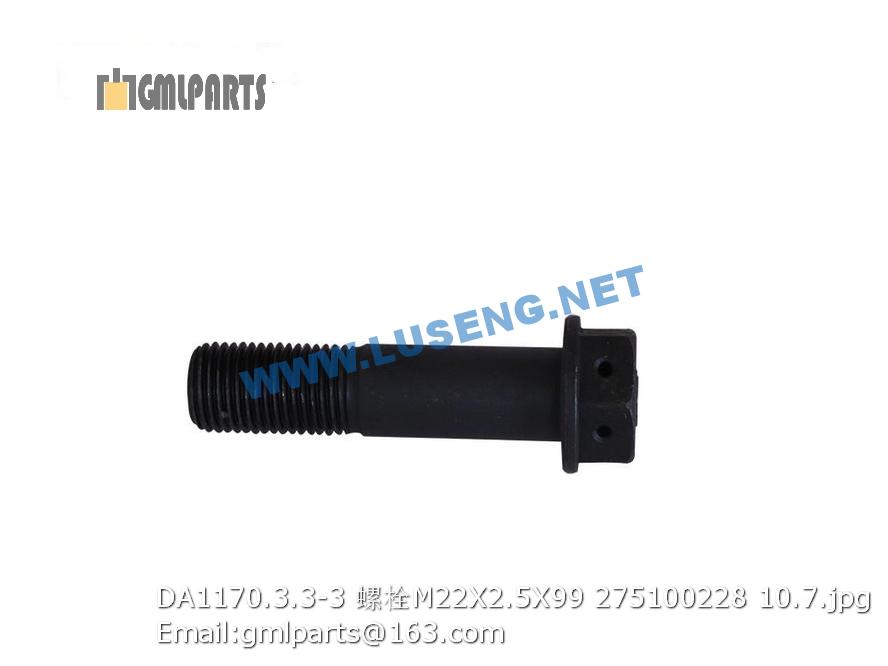

275100228 DA1170.3.3-3 BOLT XCMG M22X2.5X99

序号 零件号 版本 中文名称 英文名称 数量 备注 装配备注
1 402400272 三通接头 402400272 1 XT872A.12-5
1 805000017 螺栓 M8×25 bolt 5 GB/T5783-2000
2 402400273 接头 402400273 1 XT872A.12-6
3 402400420 压缩机支架 402400420 1 XT872A.12.1
4 402204091-001 冷凝器总成 Condenser assembly 1
4 805000062 螺栓 M10×35 Bolt 4 GB/T 5783-2000
5 805300014 垫圈 10 Washer 4 GB/T93-1987
5 402204091-002 压缩机至冷凝器管 Tube from compressor to condenser 1
6 402204091-003 冷凝器至储液罐管 Tube from condenser to f1uid reservoir 1
6 805300017 垫圈10 Washer 4 GB/T97.1-2002
7 805200048 螺母 M10 Nut 4 GB/T6170-2000
7 402204091-004 储液罐 Fluid reservoir 1
8 402204091-005 储液罐至蒸发器 Hose from fluid reservoir toevaporator 1
8 805000713 螺栓 M10×45 Bolt 4 GB/T5783-2000
9 402204091-006 蒸发器至压缩机管 Tube from evaporator to compressor 1
9 803131770 带截止阀接头(NPT3/8) 803131770 1 CA151
10 803546030 空调 803546030 1 XT870F
10 402204091-007 压缩机 Compressor 1
11 402600396 接头I Joint I 1
11 805300024 垫圈14 Washer 1
12 839935607 氟立昂（小） A134 839935607 4
13 402600397 接头II Joint II 1
13 805000020 螺栓 M8×30 Bolt 8 GB/T5783-2000
14 402204091-008 暖风进水管 Water inlet hose of fan heater 1
14 805300069 垫圈 8 Washer 8 11
15 805300010 垫圈 8 Washer 11
15 402204091-009 温控开关 Ternperature switch 1
16 402204091-010 冷暖蒸发器 Condenser 1
16 805200045 螺母 8 Nut 1 GB/T 6170-2000
17 805100372 螺钉 M6×20 Bolt 1 GB/T818-2000
17 402204233 储液罐支架 402204233 1 XT870F.12-1
18 805000525 螺栓M6×20 Bolt 1 GB/T5783-2000
18 805006292 螺栓 M8×100 805006292 3 GB/T5782-2000
22 805000518 螺栓M10X60 Bolt 4
23 402204091-011 暖风出水管 Heater water outlet pipe 1
24 402204091-012 压缩机皮带 Cornpressor belt 1
25 805004674 螺栓M10x100 Bolt 2
26 402204091-013 新风开关 Air switch 1
27 402204091-014 新风执行器 Air actuator 1
1 402203281 机罩 402203281 1 XT870J.13
2 402204085 测压板 402204085 1 XT870M.13-1
3 402400366 后板 402400366 1 XT873A.13-5
4 402204374 右后板 402204374 1 XT870HA.13-4
5 805000018 螺栓 M8×20) Elbow 31
6 805300010 垫圈 8 Washer 46
7 805300117 垫圈8 Washer 36 GB/T96.1-2002
8 805000017 螺栓 M8×25 bolt 9 GB/T5783-2000
9 805200045 螺母 8 Nut 8 GB/T 6170-2000
10 805000043 螺栓 M10×30 Bolt 4 GB/T 5783-2000
11 805300014 垫圈 10 Washer 8 GB/T93-1987
12 805300017 垫圈10 Washer 8 GB/T97.1-2002
14 805000727 螺栓M10X25 Bolt 4 GB/T5783-2000
15 402204372 右前板 402204372 1 XT870HA.13-2
16 402204371 左前板 402204371 1 XT870HA.13-1
17 805300069 垫圈 8 Washer 8 6
18 402204373 左后板 402204373 1 XT870HA.13-3
