Description

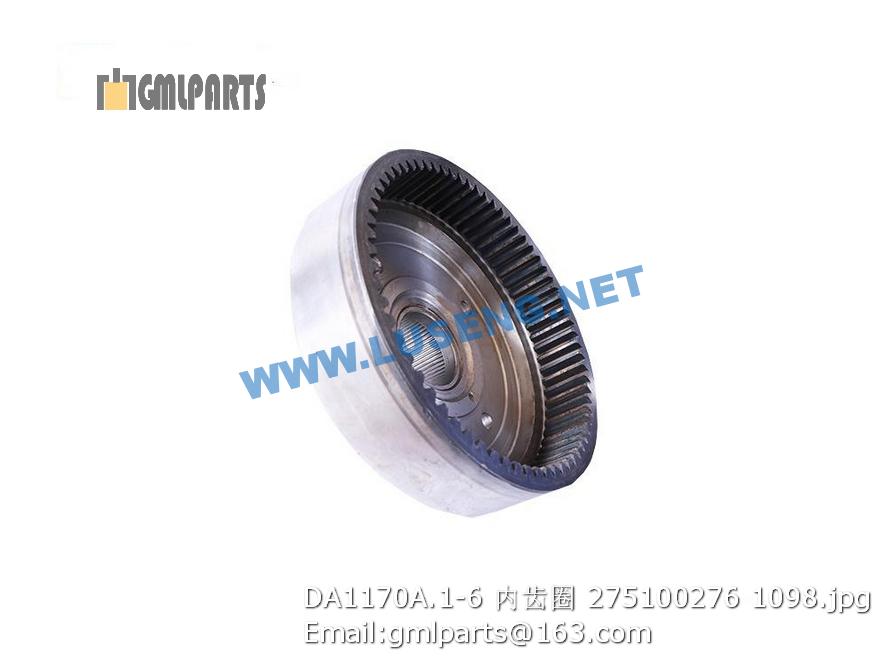

275100276 DA1170A.1-6 INTERNAL GEAR
序号 零件号 版本 中文名称 英文名称 数量 备注 装配备注
1 805000281 螺栓M20×40 Bolt 4 GB/T5783-2000
2 805300023 垫圈 20 Washer 20 4 GB/T93-1987
3 805300112 垫圈 20 Washer 20 4 GB/T97.1-2002
4 819941884 加注燃油安全标志 819941884 4 A1503B
5 805300069 垫圈 8 Washer 8 4
6 803130371 燃油箱/液压油箱滤芯 803130371 1
7 402203030 燃油箱 Oil tank 1
8 801100044 O形圈140×3.55G O-ring 1
9 402201302 法兰盖 Flange cover 1
10 805300014 垫圈 10 Washer 6 GB/T93-1987
11 805000714 螺栓 M10×20 Blot 6 GB/T5783-2000
12 803172369 螺塞M20x1.5 screw plug 1
13 805300054 垫圈 20 Washer 1 JB/T982-1977
14 402100963 螺栓M14x1.5 Bolt 1
15 803130276 滤清器总成 Filter assembly 1
16 801100296 O形圈40×3.55 O-ring 1
17 805000089 螺栓 M8X35 Bolt 2 GB/T 5783-2000
18 805300010 垫圈 8 Washer 2
19 402203496 护板 Guard board 1
1 402200877 螺母 402200877 20 XT870.2-8
2 402200983 平垫 402200983 20 XT870.2-10
3 800345399 轮胎(徐州轮胎厂) 800345399 2 19.5L-24-12PR-R-4
4 800339757 轮辋 800339757 2 24×16-Ⅱ（A）
5 800307390 后桥 800307390 1 28.43(28.43M-1654）
6 805200221 螺母M20 Nut 8
7 805300134 垫圈 20 805300134 8 GB/T1230-2006
8 805300101 垫圈 20 805300101 8 GB/T7244-1987
10 402200873 垫板 402200873 2 XT870.2-1
11 402101451 螺栓 M20×240 402101451 8 XT870.2-16
12 402600128 传动轴 Transmission shaft 1
13 402200876 压板 402200876 4 XT870.2-5
14 805300010 垫圈 8 Washer 8
15 402201084 螺钉 402201084 8 XT870.2-6
16 805200117 螺母M24 Nut 2 GB/T6170-2000
17 805300034 垫圈24 Washer 2 GB/T93-1987
18 402201115 变速箱右支架 Transmission right bracket 1
19 801937938 减震垫 Shock absorber 2 SE9050-2500
20 402200878 垫 Pad 2
21 805000060 螺栓M24×130 Bolt 2
22 805000721 螺栓M12x30-10.9 Bolt 8
23 805300018 垫圈12 washer 12 9 GB/T93-1987
24 800307394 变速箱 800307394 1 TLB1-4WD
25 402201303 轮辋螺母 402201303 16 XT870.2-11
26 402200875 平垫 402200875 16 XT870.2-4
27 800345400 轮胎(徐州轮胎厂) 800345400 2 14-17.5-14PR-SK900
28 800339783 轮辋 800339783 2 17.5×10.5-I(A)
29 800307386 前桥 800307386 1 26.26(26.22-192）
30 805101787 螺栓M10×30-10.9-Zn.D Bolt 4
31 805300014 垫圈 10 Washer 16 GB/T93-1987
32 801100480 O形圈 35.5×2.65G O-ring 1 GB/T3452.1-1992
33 402201156 加油管 402201156 1 XT870.2.5
34 801133815 O形圈 30×2.5 O-ring 1 GB1235-1977
35 402201160 变速箱油标 402201160 1 XT870.2.2
36 402201116 支架 Bracket 1 XT870.2.4
37 805000679 螺栓M10X35-10.9-Zn.D Bolt 12
38 402600127 传动轴 Transmission shaft 1
39 805011329 螺栓M12×60 Bolt 1
40 805200049 螺母 M12 Nut 1 GB/T6170-2000
