Description

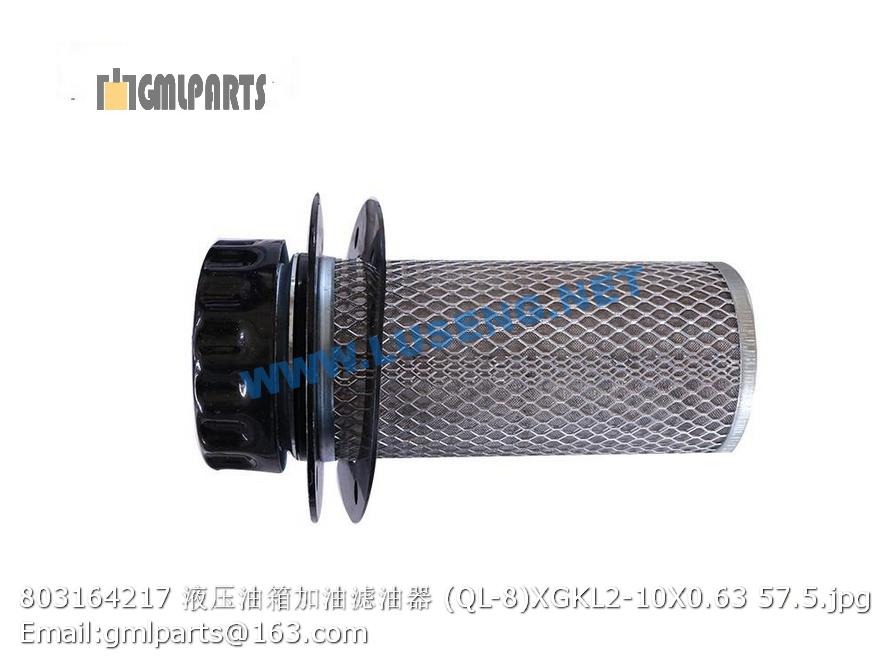

803164217 Filter Assy QL-8 XGKL2-10X0.63 xcmg

序号 零件号 版本 中文名称 英文名称 数量 备注 装配备注
1 803004325 转斗油缸 Cylinder 1 XGYG01-121
2 803164234 法兰组件 FLANGE 14 M1M1HK-16
3 253000230 软管总成 Hose 2 600K.7.2.1
4 803075896 左动臂油缸 Cylinder 1 XGYG01-188
5 803166449 堵头 Plug 3
6 253000231 钢管 Tube 1 600K.7.2.2
7 253000232 软管总成 Hose 1 600K.7.2.3
8 253000233 软管总成 Hose 4 600K.7.2.4
9 253003715 钢管 Tube 1 600K.7.2.5A
10 253003716 钢管 Tube 1 600K.7.2.6A
11 252900300 管夹 Pipe Clamp 1 500K.7.2-1
12 252900301 橡胶管夹 Rubber Clamp 1 500K.7.2-2
13 805300010 垫圈 8 Washer 6
14 805000033 螺栓M8×16 Bolt 2 GB/T5783-2000
15 803075897 右动臂油缸 Cylinder 1 XGYG01-189
16 805300014 垫圈 10 Washer 24 GB/T93-1987
17 805000062 螺栓 M10×35 Bolt 8 GB/T 5783-2000
18 801103813 O形圈 40.87×3.53 O-ring 2 2-223N552-90
19 253000236 钢管 Tube 1 600K.7.2.7
20 803164828 法兰组件 Flange compent 2
21 253000237 钢管 Tube 1 600K.7.2.8
22 805000043 螺栓 M10×30 Bolt 4 GB/T 5783-2000
23 253000349 护罩 Guard 1 600K.7.2.12
24 253000238 钢管 Tube 1 600K.7.2.9
25 801100066 O形密封圈42.5X3.55 O- Ring 1 GB/T3452.1-1992
26 805000041 螺栓M12X70 Bolt 4 GB/T5782-2000
27 805300018 垫圈12 washer 12 4 GB/T93-1987
28 269900200 U形螺栓 Bolt 6
29 805200048 螺母 M10 Nut 12 GB/T6170-2000
30 805300017 垫圈10 Washer 12 GB/T97.1-2002
31 253000239 支板总成 Plate 2 600K.7.2.10
32 253000241 支板总成 Plank 2 600K.7.2.11
33 253000243 支板 Plank 2 600K.7.2-1
34 805000017 螺栓 M8×25 bolt 4 GB/T5783-2000
35 805300069 垫圈 8 Washer 8 4
36 801100133 O形密封圈34.5X3.55 O- Ring 2 GB/T3452.1-1992
1 803164236 接头 Connector 13
2 253000280 软管总成 Hose 1
3 803004044 单向阀 Valve 1
4 805301410 垫圈14 Washer 1 Q/SC1294-2000
5 253000281 软管总成 Hose 1 600K.7.5.2
6 253000282 软管总成 Hose 1
7 803004120 单手柄先导阀 Pilot Valve 1 DXS-00
8 805000043 螺栓 M10×30 Bolt 4 GB/T 5783-2000
9 805300102 垫圈 10 Washer 4 GB/T96.1-2002
10 803164245 接头 Joint 2
11 803164238 接头 Connector 1
12 253000263 软管总成 Hose 1
13 252101102 软管总成 Hose 1
14 253000265 软管总成 Hose 1
15 253000266 软管总成 Hose 1
16 253000267 软管总成 Hose 1
