Description

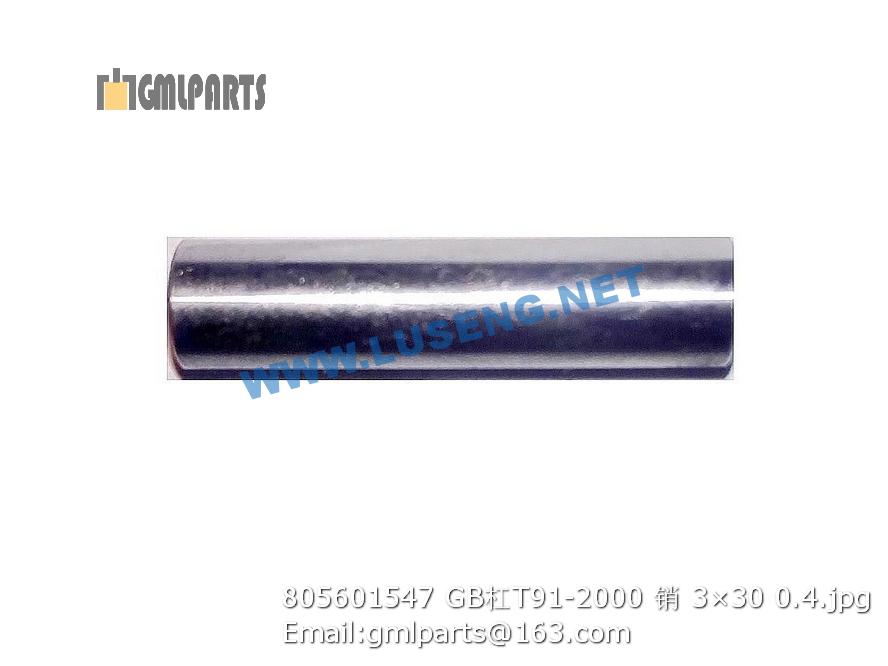

805601547 GB/T91-2000 PIN 3×30 0.4

序号 零件号 版本 中文名称 英文名称 数量 备注 装配备注
1 805000045 螺栓M12X40 Bolt 4 GB/T 5783-2000
2 805300018 垫圈12 washer 12 4 GB/T93-1987
3 805300020 垫圈12 Washer 4 GB/T97.1-2002
4 803164463 暖水水管 Water Pipe 1
5 800101439 暖水水管 Water Pipe 1
6 801968904 喉箍 B14-27 CLAMP 4 QC/T619-1999
7 250200223 接头 Joint 1
8 800787654 水阀开关 Switch 1 XRD3/8-1
9 252101523 接头 Joint 1
10 253005924 压缩机支架总成 Compressor Bracket 1
11 805000018 螺栓 M8×20) Elbow 4
12 805300069 垫圈 8 Washer 8 4
13 805300010 垫圈 8 Washer 4
14 252903987 垫块 Plank 4
15 803546615 空调总成 Air conditioning assembly 1
16 800511391 保温胶管=1600 Pipe 2 空调带
17 801902714 不锈钢吼箍 51-70 Clump 8 QC/T619-1999
18 805000322 螺栓 M6×16 Bolt 2 GB/T5783-2000
19 805300030 垫圈 6 Washer 6 2 GB/T93-1987
20 253000546 胶垫 cushion 1 空调带
21 801902710 不锈钢喉箍 32-44 Clamp 2
22 253006033 电动水阀连接总成 Electric Water Valve conection assembly 1
1 252107140 集中润滑 Centralized Lubrication 1
2 253101682 护板 Board 1
3 803604578 线卡φ10 ply-yarn drill φ10 28
4 805000033 螺栓M8×16 Bolt 28 GB/T5783-2000
5 805300010 垫圈 8 Washer 28
6 805300069 垫圈 8 Washer 8 28
7 805200053 螺母 M6 Nut M6 1
8 253101679 左护管 Left Protect Tube 1
9 253101678 右护管 Right Protect Tube 1
