Description

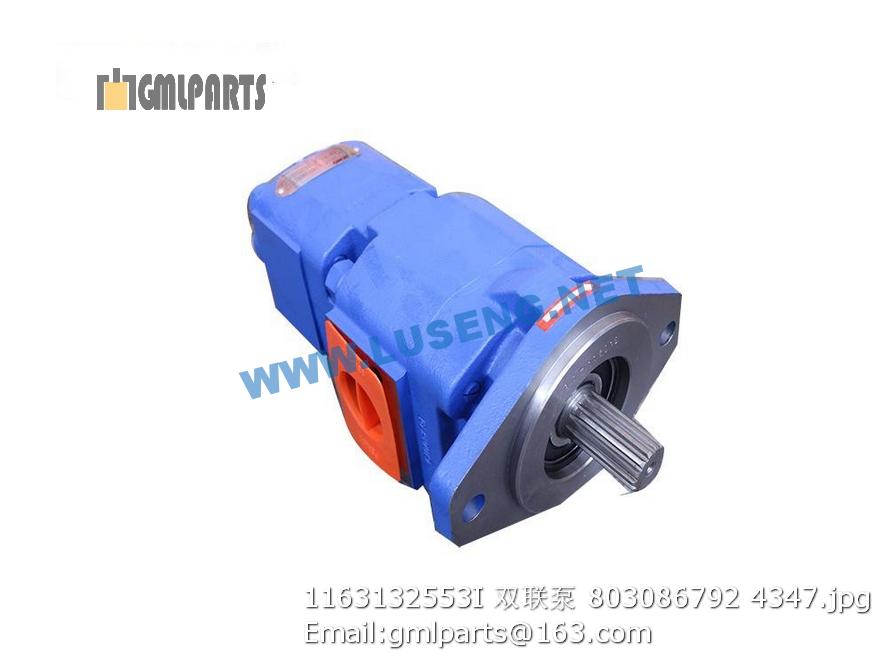

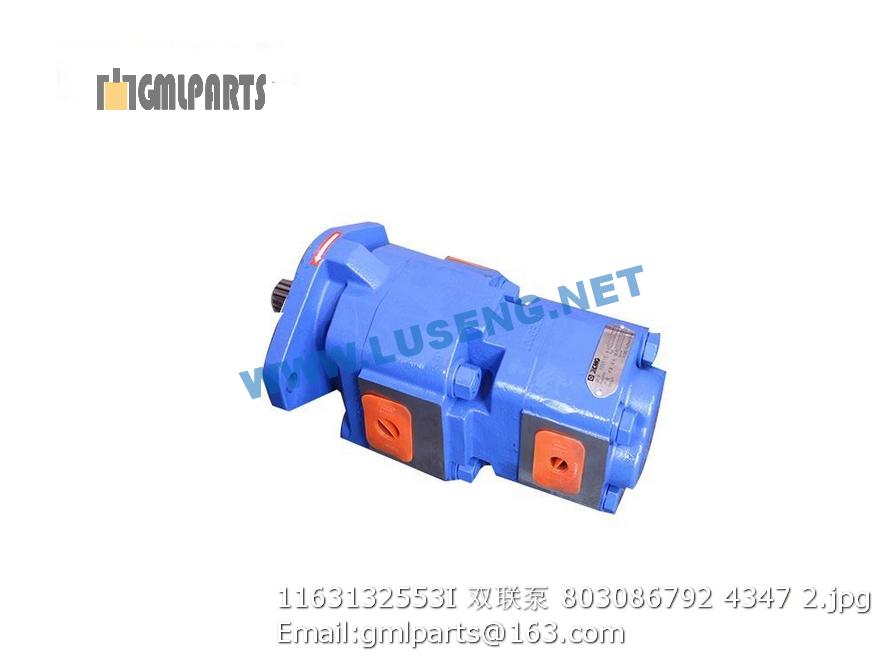

1163132553I 803086792 XCMG GEAR PUMP

序号 零件号 版本 中文名称 英文名称 数量 备注 装配备注
1 803004336 转斗油缸 Cylinder 1
2 803164828 法兰组件 Flange compent 4
3 253102303 软管总成 Hose 1
4 803068983 左动臂油缸 Cylinder 1
5 253101756 左动臂缸后腔钢管 Tube 1
6 253101757 左动臂缸前腔钢管 Tube 1
7 803164234 法兰组件 FLANGE 12 M1M1HK-16
8 253100318 软管总成 Hose 4
9 253102261 支架 Bracket 1
10 805300033 垫圈 14 WASHER 8 GB/T93-1987
11 801103813 O形圈 40.87×3.53 O-ring 3 2-223N552-90
12 805100374 螺栓M14×45 Bolt 8 GB/T70.1-2000
13 803164323 法兰组件 Split Flange 2
14 253101758 右动臂缸前腔钢管 Tube 1
15 253101759 右动臂缸后腔钢管 Tube 1
16 253100321 软管总成 Hose 1
17 253100329 管夹 Clamp 1
18 253100330 橡胶夹 Clamp 1
19 805000033 螺栓M8×16 Bolt 2 GB/T5783-2000
20 805300010 垫圈 8 Washer 10
21 803068984 右动臂油缸 Cylinder 1
22 253101760 动臂前钢管 Tube 1
23 253101761 动臂后钢管 Tube 1
24 253102264 管夹压板 Plank 2
25 805000165 螺栓 M8×65 805000165 4 GB/T5783-2000
26 805300014 垫圈 10 Washer 18 GB/T93-1987
27 250100128 管夹 Clamp 4 Z3.10-1
28 803166449 堵头 Plug 4
29 805000392 螺栓M6x45 Bolt 2
30 805000727 螺栓M10X25 Bolt 6 GB/T5783-2000
31 253100322 护罩 Shield 1
32 253100323 支架 支架 1
33 253101762 转斗缸后腔钢管 Tube 1
34 805000041 螺栓M12X70 Bolt 4 GB/T5782-2000
35 805300018 垫圈12 washer 12 4 GB/T93-1987
36 805300030 垫圈 6 Washer 6 2 GB/T93-1987
37 252200245 U型螺栓 U Bolt 2
38 805200048 螺母 M10 Nut 12 GB/T6170-2000
39 805300017 垫圈10 Washer 12 GB/T97.1-2002
40 253100325 支板 Plank 2
41 253101763 转斗缸前钢管 Tube 1
42 253101764 转斗缸后钢管 Tube 1
43 253000242 支板 Plank 2 600K.7.2.11-1
44 269900200 U形螺栓 Bolt 4
45 253000243 支板 Plank 2 600K.7.2-1
46 805000017 螺栓 M8×25 bolt 4 GB/T5783-2000
47 805300069 垫圈 8 Washer 8 4
48 805200053 螺母 M6 Nut M6 2
49 252900280 压板 Plank 16 500K.7.1.12-2
50 252900282 橡胶垫 Rubber Blanket 8 500K.7.1.12-4
51 252900298 支柱 support 8 500K.7.2.11-2
52 252900281 橡胶垫 Rubber Blanket 8 500K.7.1.12-3
53 805000047 螺栓 M10×50 Bolt 8 GB/T 5783-2000
1 803004336-3030-01 防尘圈JA125X12 Wiper 1 JA（125X12）
2 803004336-3030-02 支承环125X130X2.5 Supporting Ring 2
3 803004336-3030-03 KYC密封圈125X145X15 KYC密封圈125X145X15 1 JB/JQ22101-87
4 803004336-3030-04 O形密封圈 206X7 “O” Ring 1 GB3452.1-82
5 803004336-3030-05 挡圈A220X208.6X2 Bead Flange 1
6 803004336-3030-06 斯特封d125 Step Ring 1 S-55013
7 803004336-3030-07 O形密封圈 80X5.3 “O” Ring 1 GB3452.1-82
8 803004336-3030-08 挡圈A90X2 Bead Flange 2
9 803004336-3030-09 支承环220X215X25 Supporting Ring 2
10 803004336-3030-10 格来圈D220 Glyd Ring 1 S-55044
11 Kpu12014010 衬套 衬套 1
860120306 800K转斗缸密封件(统型)(备件) Tilt Cylinder Seal 1
