Description

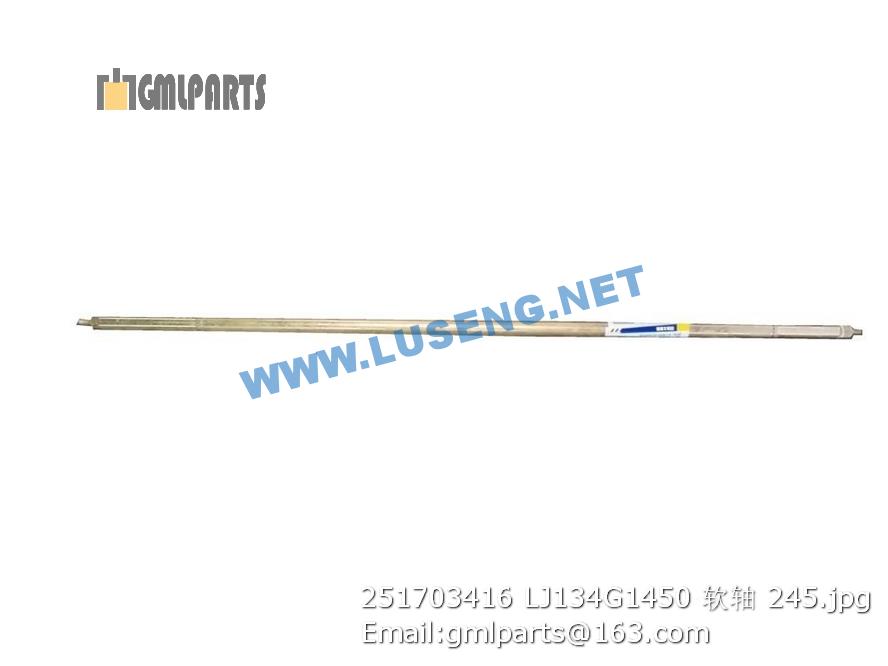

251703416 LJ134G1450 SOFT SHAFT

序号 零件号 版本 中文名称 英文名称 数量 备注 装配备注
1 252900835 机罩体 Hood Body 1
2 250400404 风罩 Air-condition Hood 1
3 805000714 螺栓 M10×20 Blot 8 GB/T5783-2000
4 805300014 垫圈 10 Washer 8 GB/T93-1987
5 805300017 垫圈10 Washer 8 GB/T97.1-2002
6 250900484 门气撑杆固定支架 SUPPORT 2
7 805000018 螺栓 M8×20) Elbow 20
8 805300069 垫圈 8 Washer 8 24
9 805300010 垫圈 8 Washer 24
10 250900476 门铰链 HINGE 4
11 252900970 后挡罩 Rear Shield Hood 1
12 802101245 门锁 LOCK 2 182
13 250900479 徐工标徽 Brand 1
14 805200046 螺母 M5 Nut 3 GB/T6170-2000
15 805300119 垫圈5 Washer 3 GB/T 97.1-2002
16 805300109 垫圈 5 Washer 3 GB/T93-1987
17 805000048 螺栓M12X35 Bolt 4 GB/T5783-2000
18 805300018 垫圈12 washer 12 6 GB/T93-1987
19 805300020 垫圈12 Washer 4 GB/T97.1-2002
20 805000322 螺栓 M6×16 Bolt 8 GB/T5783-2000
21 805300029 垫圈 6 Washer 6 8 GB/T97.1-2002
22 805300030 垫圈 6 Washer 6 8 GB/T93-1987
23 251801239 左门 Left Side Door 1
24 251801240 右门 Right Side Door 1
25 801902763 车门门密封条 weather strip 4 JT-03D
26 801701502 气弹簧 AirSpring 2 QD19-510×165×400N-AA
27 805200045 螺母 8 Nut 4 GB/T 6170-2000
28 805000064 螺栓M12X55 Bolt 2 GB/T5783-2000
29 805300113 垫圈12 Washer 2 GB/T96.1-2002
30 805200048 螺母 M10 Nut 4 GB/T6170-2000
31 252903889 继电器安装板 Relay Bracket 1
1 860110515 A型皮带17 A-strap 1
2 803502601 压缩机 Compressor 1 TYJ2-100
3 ▲500KIII-130101 胶管 Hose 1 CDKT87E-060
4 ▲500KIII-130102 胶管 Hose 1 CDKT87E-061
5 ▲500KIII-130103 胶管 Hose 1 CDKT87E-062
6 ▲500KIII-130104 胶管 Hose 1 CDKT87E-063
7 860118420 冷凝器总成 Condenser 1
8 805000714 螺栓 M10×20 Blot 4 GB/T5783-2000
9 805300014 垫圈 10 Washer 4 GB/T93-1987
10 253000425 垫板 Plank 2
11 805000322 螺栓 M6×16 Bolt 2 GB/T5783-2000
12 805300030 垫圈 6 Washer 6 2 GB/T93-1987
13 805300029 垫圈 6 Washer 6 2 GB/T97.1-2002
14 860114224 贮液器 Liquid-Tank 1 TYJ2-400
15 ▲500KIII-130105 贮液器支架 Bracket 1 CD30L14-018
16 860118414 蒸发器 Evaporate 1 CDKT87Ⅱ-010
17 ▲500KIII-130106 新风管 Pipe 1 φ50×160
18 801902713 喉箍B45-70 Clamp 2 QC/T619-1999
19 ▲500KIII-130107 新风盒 Air Cleaner 1 CDKT87-040
20 805000033 螺栓M8×16 Bolt 5 GB/T5783-2000
21 805300010 垫圈 8 Washer 5
22 805300069 垫圈 8 Washer 8 5
23 253000546 胶垫 cushion 1 空调带
24 ▲500KIII-130108 吸水球 Hydra Sponge 1 CDKT-XSQ-01
25 800511391 保温胶管=1600 Pipe 2 空调带
26 801902714 不锈钢吼箍 51-70 Clump 8 QC/T619-1999
27 805000045 螺栓M12X40 Bolt 4 GB/T 5783-2000
28 805300018 垫圈12 washer 12 4 GB/T93-1987
29 805300020 垫圈12 Washer 4 GB/T97.1-2002
30 252101523 接头 Joint 1
31 250300125 暖风热水开关(ZG3/8) Switch 1
32 801902702 双钢丝环箍 63-68 Clamp 4 JB/T3616.1
33 252000104 暖水水管 Water Pipe 1
34 252000105 暖水水管 Water Pipe 1
