Description

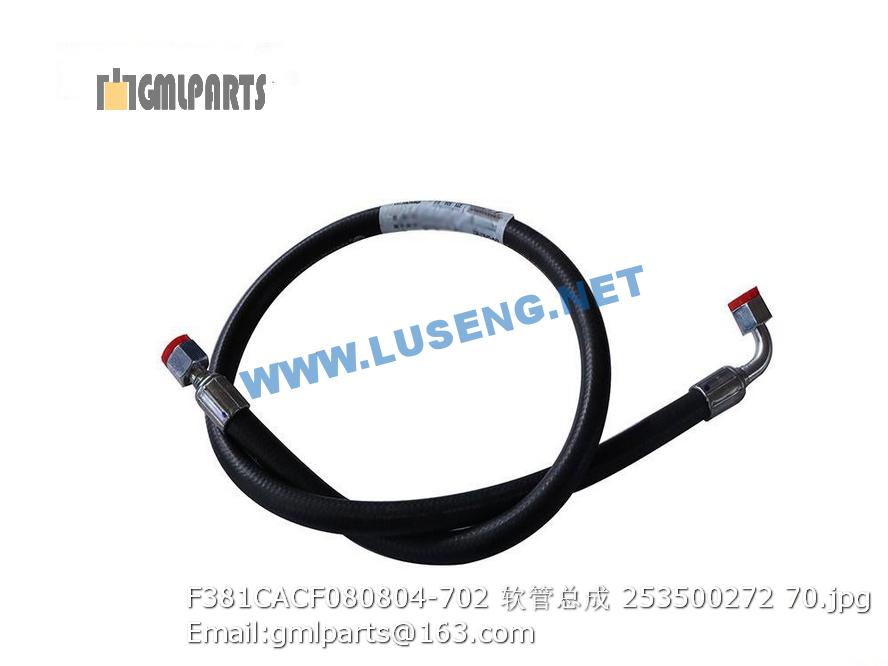

253500272 F381CACF080804-702 HOSE

序号 零件号 版本 中文名称 英文名称 数量 备注 装配备注
1 803193693 软管总成 Hose 2
2 229700079 管夹 Rubber block 2
3 805300030 垫圈 6 Washer 6 16 GB/T93-1987
4 805100196 螺钉 M6x25 SCREW 8 GB/T70.1-2000
5 805300018 垫圈12 washer 12 4 GB/T93-1987
6 805000716 螺栓M12X30 Bolt 4 GB/T5783-2000
7 239901990 软管总成 hose 1
8 803163583 接头 Joint 8 GE15LM22×1.5EDOMD
9 239902190 软管总成 hose 1
10 803164740 接头 Adapter 2
11 803193694 软管总成 hose 1
12 239902205 软管总成 hose 1
13 239902195 软管总成 hose 1
14 801100249 O形圈 80×3.55G O-ring 3
15 803074820 振动马达 Motor 2
16 805301373 垫圈10(达克罗) Washer 6
17 805001922 螺栓M10X30 Bolt 6
18 803163573 弯头 Joint 4 EW15LOMDA3C
19 239900516 软管总成 Hose 1
20 239902233 软管总成 hose 2
21 803004258 振动阀 Control valve 2
22 805100081 螺钉 Bolt 8 GB/T70.1-2008
24 803164232 接头 connector 2
25 803164724 接头 Joint 2 GE10L9/16UNFOMD
26 803164795 接头 Joint block 2 GB/T6170-2000
27 239902192 软管总成 hose 1
28 229600378 护套 Hose 2
29 801902943 扎带 cable tie 12
30 803006784 双联振动泵 Hydraulic pump 1
31 229600625 花键套 Splined sleeve 1
32 803163640 直通接头 Joint 6
33 803165233 胶管接头 Hose 1
34 231401695 驱动管夹 Rubber block 1
35 229600630 管夹板 Plate 1
36 805000436 螺栓 M8×60 805000436 2 GB/T5782-2000
37 805300010 垫圈 8 Washer 4
38 239902234 软管总成 hose 1
39 805201502 螺母 M8 2
40 803166090 软管总成 hose 1
1 ▲803004258-01 插头 Plug 1
2 ▲803004258-02 电磁阀 Solenoid valve 1
3 ▲803004258-03 线圈 Winding 1
4 ▲803004258-04 溢流阀 Overfall valve 1
5 ▲803004258-05 平衡阀 Balance valve 1
